図面の線幅

プリンターの線の幅 (ペン番号) を [図面の印刷] ダイアログボックスで設定できます。画面上で図面に線が正しく表示されないことがあります。その場合、プリンターの線幅を調整するか、プリンター定義ファイル plotdev.bin にある事前定義されたプリンター設定を使用することで問題を解決できます。

印刷図面の線の幅の変更

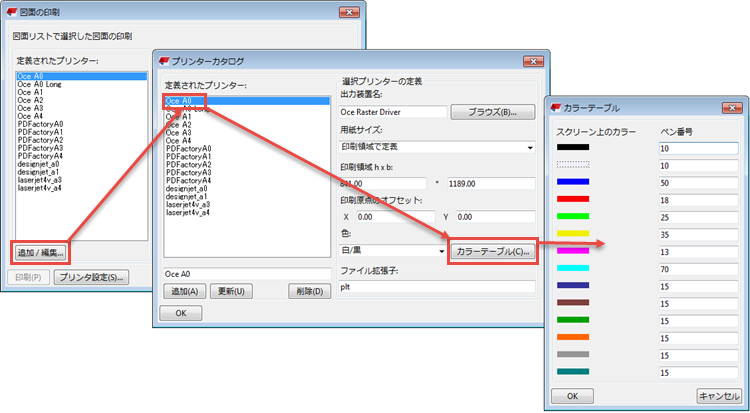

印刷用の線幅 (ペン番号) を変更できます。これを行うには、[図面の印刷] ダイアログボックスを開き、[ラインプロパティ] タブに移動します。

基本線のデフォルトの幅は 0.01 ですが、詳細設定 XS_BASE_LINE_WIDTH を使用して変更することができます。たとえば、線の幅を 0.25 mm にするには、「25」と入力します。

画面に表示される線の幅を設定する

図面に表示される線の幅は、印刷図面での実際に線の幅ではありません。以下の方法で、図面での線の表示方法を調整できます。

Tekla Structures モデルで図面のペン幅 (ペン番号) を設定できるようにするには、次の操作を行います。

詳細設定 XS_USE_OLD_PLOT_DIALOG を TRUE に設定して、古い印刷を使用します。
リストの最初のプリンターについて線設定を定義します。
詳細設定 XS_USE_OLD_PLOT_DIALOG を FALSE に設定することで、新しい印刷を使用できるようにします。
[ファイル] メニューに移動し、 [プリンターの線重] スイッチが選択されていることを確認します。このスイッチは、古いプリンターダイアログ設定から設定を取得します。[プリンターの線重] が選択されていない場合、線幅は白黒モードでのみ表示されます。選択されている場合、線幅はフルカラーモードで表示されます。
カラーモードは、B キーを押すことで切り替えることができます。

..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system にあるファイル plotdev.bin には、最初のプリンター定義に事前定義された線の幅が格納されています。[図面の印刷] ダイアログボックスでデフォルトを使用していない限り、印刷で使用するものとは異なります。

出力装置定義ファイル plotdev.bin は、現在のモデルフォルダー、プロジェクトフォルダー、企業フォルダー、および詳細設定 XS_DRIVE で指定されているフォルダーに保存することもできます。Tekla Structures による plotdev.bin の検索は、まずモデル、プロジェクト、および企業の各フォルダーから行われ、その後、詳細設定で指定されているフォルダーで行われます。

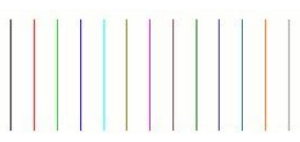

	plotdev.bin で線の幅 (ペン番号) が設定されていない	plotdev.bin で最初のプリンターについて線の幅が設定されている
色
グレースケール
白黒
