Ширина линий на чертежах

Ширину линий на печати (номер пера) можно задать в диалоговом окне Печать чертежей, однако с корректным отображением линий на экране могут возникнуть трудности. Решить проблему можно путем корректировки ширины линий принтера или с помощью некоторых предустановленных настроек печати в файле определений принтеров plotdev.bin.

Изменение ширины линии для печатаемых чертежей

Можно изменить ширину линии (номер пера) для печати. Чтобы это сделать, откройте диалоговое окно Печать чертежей и перейдите на вкладку Свойства линии.

По умолчанию базовая ширина линий составляет 0,01; это значение можно изменить с помощью расширенного параметра XS_BASE_LINE_WIDTH. Например, чтобы получить ширину линий 0,25 мм, введите 25.

Задание ширины линии на экране

Ширина линии, которую вы видите на чертеже, не соответствует реальной ширине линии на напечатанном чертеже. Существует возможность повлиять на то, как линии отображаются на чертеже.

Чтобы задать ширину линии (номер пера) для чертежей в модели Tekla Structures:

Активируйте старую функциональность печати, установив расширенный параметр XS_USE_OLD_PLOT_DIALOG в значение TRUE.
Задайте настройки линий для первого принтера в списке.
Активируйте новую функциональность печати, установив расширенный параметр XS_USE_OLD_PLOT_DIALOG в значение FALSE.
Перейдите в меню Файл и проверьте, активен ли переключатель Ширина линий принтера. Значение этого переключателя берется из настроек в старом диалоговом окне принтеров. Если флажок Ширина линий принтера не установлен, ширины линий отображаются только в черно-белом режиме; если он установлен, ширины линий отображаются во всех цветовых режимах.
Для переключения между цветовыми режимами нажимайте клавишу B.

Файл plotdev.bin в папке ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system содержит некоторые предустановленные ширины линий для первого экземпляра принтера. Это не те толщины, которые используются на печати (кроме случаев, когда вы используете значения по умолчанию в диалоговом окне Печать чертежей).

Можно также сохранять файл определения принтеров plotdev.bin в папке текущей модели или в папках проекта и компании, а также в папке, на которую указывает расширенный параметр XS_DRIVE. Tekla Structures ищет файл plotdev.bin сначала в папках модели, проекта и компании, а затем в папке, на которую указывает расширенный параметр .

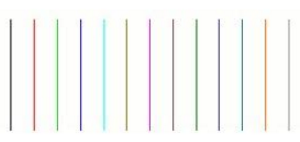

	Без задания ширины линии (номер пера) в plotdev.bin	Когда для первого принтера в plotdev.bin задана ширина линии
Цвет
Оттенки серого
Черно-белый
