Largeur de ligne dans les dessins

Vous pouvez définir une largeur de ligne du traceur (numéro de plume) dans la boîte de dialogue Imprimer dessins, mais vous pouvez rencontrer des difficultés pour afficher correctement les lignes dans le dessin à l'écran. Vous pouvez résoudre ce problème en réglant les épaisseurs de trait ou en définissant certains paramètres d'impression prédéfinis dans le fichier de définition de l'imprimante plotdev.bin.

Modification de l'épaisseur de trait des dessins imprimés

Vous pouvez modifier l’épaisseur de trait (numéro de plume) pour l’impression. Pour cela, ouvrez la boîte de dialogue Imprimer dessins et accédez à l'onglet Propriétés de ligne :

L'épaisseur de ligne de base par défaut est fixée à 0,01, valeur que vous pouvez modifier grâce à l'option avancée XS_BASE_LINE_WIDTH. Par exemple, pour obtenir une épaisseur de trait de 0,25 mm, entrez le nombre 25.

Définition de l'épaisseur de trait affichée à l'écran

L'épaisseur de trait affichée dans le dessin ne correspond pas à l'épaisseur de trait que vous obtenez effectivement dans le dessin imprimé. Il existe un moyen de modifier l'affichage des lignes dans le dessin.

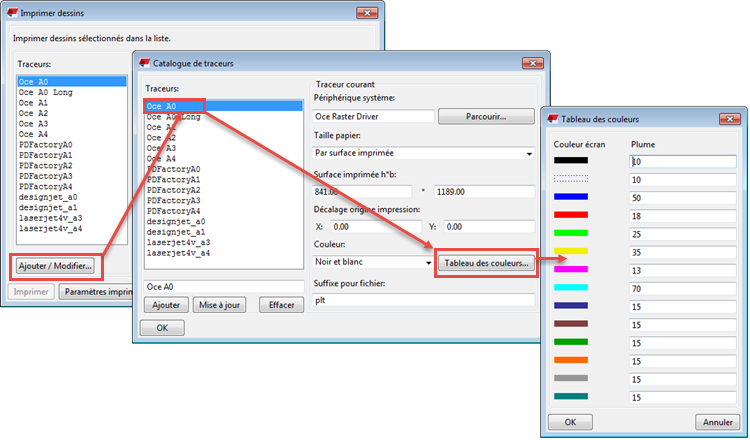

Pour pouvoir définir l'épaisseur de trait (numéro de plume) des dessins dans un modèle Tekla Structures :

Utilisez l'ancienne impression en définissant l'option avancée XS_USE_OLD_PLOT_DIALOG sur TRUE.
Définissez les paramètres de ligne pour la première imprimante de la liste.
Activez la nouvelle fonctionnalité d'impression en définissant l'option avancée XS_USE_OLD_PLOT_DIALOG sur FALSE.
Accédez au menu Fichier et vérifiez si le bouton Épaisseur de traits est sélectionné. Ce bouton reprend les anciens paramètres de la boîte de dialogue d'impression. Si Épaisseur de traits n'est pas sélectionné, les épaisseurs de trait apparaissent uniquement en mode noir et blanc ; s'il est sélectionné, les épaisseurs de trait sont affichées dans tous les modes couleur.
Pour basculer d'un mode couleur à un autre, appuyez sur la touche B.

Le fichier plotdev.bin dans ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system contient des épaisseurs de trait prédéfinies pour la première imprimante. Il ne s'agit pas des mêmes épaisseurs que vous utilisez pour l'impression, sauf si vous appliquez les valeurs par défaut dans la boîte de dialogue Imprimer dessins.

Vous pouvez également enregistrer le fichier de définitions de traceurs plotdev.bin dans le répertoire du modèle en cours ou dans les répertoires de projet et d'entreprise, et dans un répertoire signalé par l'option avancée XS_DRIVE. Tekla Structures recherche d'abord plotdev.bin dans les répertoires de modèle, de projet et d'entreprise, puis dans le répertoire indiqué par l'option avancée.

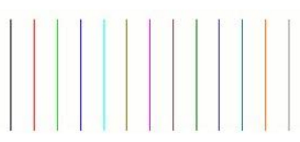

	Épaisseur de trait (numéro de plume) non définie dans plotdev.bin	Paramètres d'épaisseur de trait pour la première imprimante définis dans plotdev.bin
Couleur
Echelle de gris
Noir et blanc
