Lijndikte in tekeningen
U kunt de lijndikte van de printer (pendikte) wijzigen in het dialoogvenster Tekeningen afdrukken, maar u kunt enkele het is mogelijk problematisch om de lijnen in de tekening op het scherm correct weer te geven. U kunt dit probleem oplossen door de printerlijndikte aan te passen of door sommige vooraf gedefinieerde printerinstellingen in het bestand van de printerdefinitie plotdev.bin te gebruiken.
De lijndikte voor afgedrukte tekeningen wijzigen

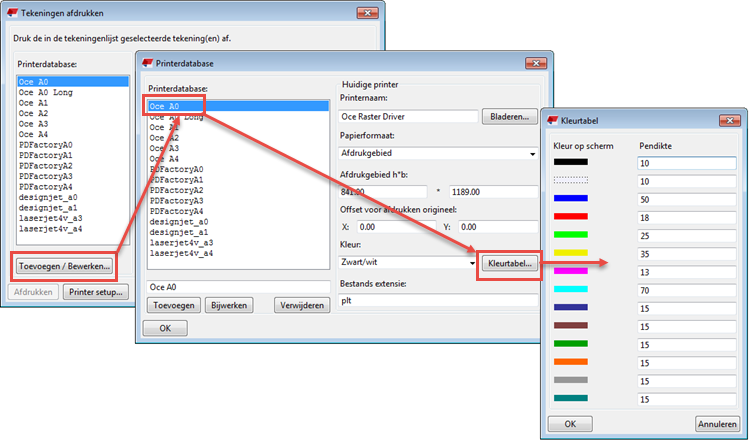

U kunt de lijndikte (Pendikte) voor het afdrukken wijzigen. Om dit te kunnen doen, opent u het dialoogvenster Tekeningen afdrukken en gaat u naar het tabblad Lijn eigenschappen:
De standaard lijndikte als basis is 0,01 en dit kan worden gewijzigd met de variabele XS_BASE_LINE_WIDTH. Als u bijvoorbeeld de lijndikte van 0,25 mm wilt krijgen, voert u het nummer 25 in.
De lijndikte instellen die op het scherm wordt weergegeven
De lijndikte die u in de tekening ziet, is niet de werkelijke lijndikte die u in de afgedrukte tekening krijgt. Er is een manier om te beïnvloeden hoe de lijnen in de tekening worden weergegeven.
Om de lijndikte (pendikte) te kunnen instellen voor de tekeningen in een Tekla Structures-model:
- Neem oude afdrukken in gebruik door de variabele XS_USE_OLD_PLOT_DIALOG in te stellen op
TRUE. - Definieer de lijninstellingen voor de eerste printer in de lijst.
- Neem nieuw afdrukken in gebruik door de variabele
XS_USE_OLD_PLOT_DIALOGopFALSEin te stellen. - Ga naar het menu Bestand en controleer of de knop Lijnbreedten printer is geselecteerd. Deze knop neemt de instellingen van de oude dialoogvensterinstellingen van de printer. Als de knop Lijnbreedten printer niet is ingeschakeld, worden de lijnbreedten alleen in zwart-witmodus weergegeven. Als de knop is ingeschakeld, worden de lijndiktes voor alle kleurmodi weergegeven.
U kunt tussen kleurmodi schakelen door op B te drukken.
Het bestand plotdev.bin in ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system bevat enkele vooraf gedefinieerde lijndikten voor de eerste printer. Deze zijn niet hetzelfde als u voor het afdrukken gebruikt, tenzij u standaarden in het dialoogvenster Tekeningen afdrukken gebruikt.
U kunt ook het printerdefinitiebestand plotdev.bin opslaan in de huidige modelmap of in de project- en firmmappen, en in een map die wordt weergegeven door de variabele XS_DRIVE. Tekla Structures zoekt eerst naar plotdev.bin in de model-, project- en firmmappen en vervolgens in de map die wordt aangegeven door de variabele.

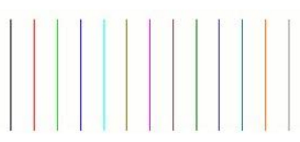

| Zonder de instelling van de lijndikte (pendikte) in plotdev.bin | Met instellingen voor de lijndikte voor de eerste printer in plotdev.bin | |
| Kleur |
|
|
| Grijswaarden |
|
|
| Zwart en wit |
|
|
