Szerokość linii na rysunkach

Szerokość linii drukarki (numer pisaka) można skonfigurować w oknie dialogowym Drukuj rysunki, ale prawidłowe wyświetlanie linii rysunku na ekranie może być problematyczne. Ten problem można rozwiązać, dostosowując szerokości linii drukarki albo używając wstępnie określonych ustawień drukarki w pliku definicji drukarki plotdev.bin.

Zmiana szerokości linii na drukowanych rysunkach

Można zmienić szerokość linii (numer pisaka) drukowania. W tym celu otwórz okno dialogowe Drukuj rysunki i przejdź do zakładki Właściwości linii:

Domyślna szerokość linii bazowej to 0.01. Można ją zmienić przy użyciu opcji zaawansowanej XS_BASE_LINE_WIDTH. Na przykład, aby uzyskać szerokość linii wynoszącą 0,25 mm, wprowadź liczbę 25.

Ustawianie szerokości linii na ekranie

Szerokość linii widoczna na rysunku nie jest rzeczywistą szerokością linii na wydrukowanym rysunku. Istnieje sposób wpływania na to, jak linie są pokazywane na rysunku.

Aby ustawić szerokość linii dla rysunków w modelu Tekla Structures:

Aby móc korzystać z starej metody drukowania należy ustawić opcję zaawansowaną XS_USE_OLD_PLOT_DIALOG na TRUE.
Zdefiniuj ustawienie linii dla pierwszej drukarki na liście.
Wykorzystaj nowe zadanie drukowania, zmieniając ustawienie opcji zaawansowanej XS_USE_OLD_PLOT_DIALOG na FALSE.
Przejdź do menu Plik i sprawdź, czy przełącznik Szerokości linii drukarki jest wybrany. Ten przełącznik pobiera ustawienia z wcześniej używanych ustawień w oknie dialogowym drukarki. Jeśli Szerokości linii drukarki nie jest wybrany, szerokości linii są pokazywane tylko w trybie czarno-białym, a jeśli jest wybrany, szerokości linii są pokazywane we wszystkich trybach.
Przełączanie między trybami koloru umożliwia klawisz B.

Plik plotdev.bin w ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system zawiera predefiniowane szerokości linii dla pierwszego wystąpienia drukarki. Wartości nie są takie same jak używane do drukowania, chyba że korzystasz z wartości domyślnych z okna dialogowego Drukuj rysunki.

Plik definicji drukarek plotdev.bin można zapisać w bieżącym folderze modelu lub w folderach projektu i firmy oraz w folderze wskazanym przez opcję zaawansowaną XS_DRIVE. W programie Tekla Structures plik plotdev.bin jest wyszukiwany najpierw w folderach modelu, projektu i firmy, a następnie w folderze wskazanym przez opcję zaawansowaną.

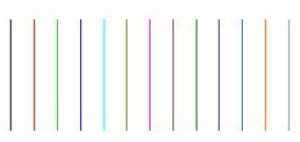

	Bez konfiguracji szerokości (numeru pisaka) w pliku plotdev.bin	Z ustawieniami szerokości linii dla pierwszej drukarki w pliku plotdev.bin
Kolor
Skala szarości
Czarno-biały
