Anchura de línea en dibujos
Puede definir la anchura de línea de la impresora (número pluma) en el cuadro de diálogo Imprimir dibujos, pero puede tener algunas dificultades en mostrar las líneas correctamente en el dibujo en la pantalla. Puede solucionar este problema ajustando los anchos de línea de la impresora o usando algunas configuraciones de impresora predefinidas del archivo de definición de la impresora plotdev.bin.
Cambiar la anchura de la línea en los dibujos impresos

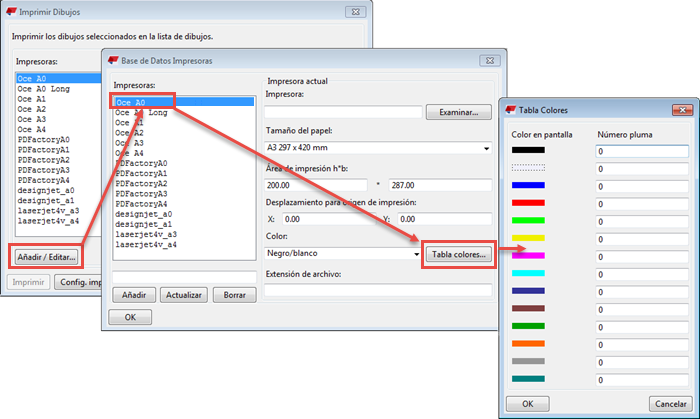

Puede cambiar la anchura de la línea (número de pluma) para la impresión. Para ello, abra el cuadro de diálogo Imprimir Dibujos y vaya a la pestaña Propiedades Línea:
El ancho de línea base por defecto es 0.01, y esto se puede cambiar con la opción avanzada XS_BASE_LINE_WIDTH. Por ejemplo, para obtener una anchura de línea de 0.25 mm, introduzca el número 25.
Definir la anchura de línea que se muestra en pantalla
La anchura de línea que ve en el dibujo no es la anchura de línea real que obtiene en el dibujo impreso. Hay una forma de modificar cómo se muestran las líneas en el dibujo.
Para poder definir la anchura de línea (número de pluma) para los dibujos en un modelo de Tekla Structures:
- Use la impresión antigua definiendo la opción avanzada XS_USE_OLD_PLOT_DIALOG como
TRUE. - Defina la configuración de las líneas para la primera impresora de la lista.
- Utilice la impresión nueva configurando la opción avanzada
XS_USE_OLD_PLOT_DIALOGcomoFALSE - Vaya al menú Archivo y compruebe si está seleccionado el conmutador Anchos línea impresora. Este conmutador obtiene la configuración de la configuración del diálogo de impresión antiguo. Si Anchos línea impresora no está seleccionado, las anchuras de línea solo se muestran en el modo blanco y negro y, si está seleccionado, se muestran para todos los modos de color.
Puede alternar entre los modos de color pulsando B.
El archivo plotdev.bin de ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system contiene algunos anchuras de línea predefinidas para la primera instancia de impresora. No son los mismos que utiliza para la impresión, a menos que use los valores por defecto del cuadro de diálogo Imprimir Dibujos.
También puede guardar el archivo de definiciones de impresora plotdev.bin en la carpeta del modelo actual, en las carpetas del proyecto o la empresa, y en una carpeta indicada con la opción avanzada XS_DRIVE. Tekla Structures busca plotdev.bin primero en las carpetas del modelo, del proyecto y de la empresa, y después en la carpeta indicada con la opción avanzada.
| Sin anchura de línea (número de pluma) definida en plotdev.bin | Con configuraciones para anchura de línea para la primera impresora en plotdev.bin | |
| Color |
|
|
| Escala grises |
|
|
| Blanco y negro |
|
|
