Spessore linea nei disegni

È possibile impostare lo spessore linea (numero di penna) della stampante nella finestra di dialogo Stampa disegni, tuttavia potrebbe risultare problematico visualizzare le linee correttamente nel sullo schermo. È possibile risolvere questo problema regolando gli spessori delle linee della stampante oppure utilizzando alcune impostazioni di stampa predefinite nel file di definizione della stampante plotdev.bin.

Modifica dello spessore linea per i disegni stampati

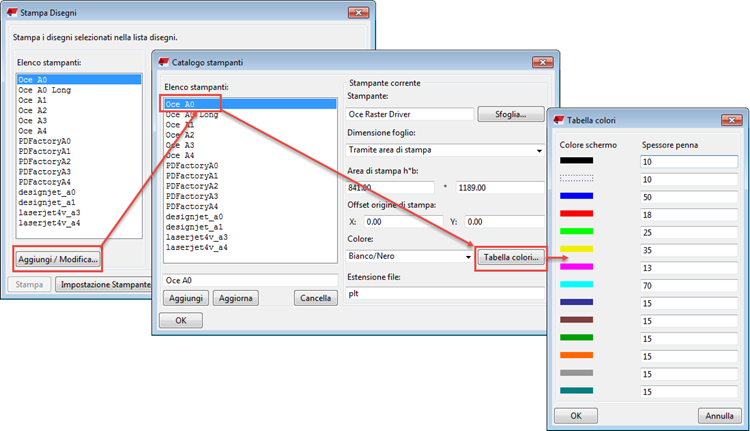

È possibile modificare lo spessore linea (numero di penna) per la stampa. A tale scopo, aprire la finestra di dialogo Stampa disegni e passare alla scheda Proprietà linea:

Di default, la larghezza di base delle linee è 0,01 e può essere modificata utilizzando l'opzione avanzata XS_BASE_LINE_WIDTH. Ad esempio, per ottenere lo spessore linea di 0,25 mm, immettere il numero 25.

Impostazione dello spessore linea visualizzato sullo schermo

Lo spessore linea visualizzato nel disegno non è lo spessore linea effettivo che si ottiene nel disegno stampato. È possibile influire sulla modalità di visualizzazione delle linee nel disegno.

Per poter impostare lo spessore linea (numero di penna) per i disegni in un modello Tekla Structures:

Utilizzare la stampa precedente impostando l'opzione avanzata XS_USE_OLD_PLOT_DIALOG su TRUE.
Definire le impostazioni di linea per la prima stampante nella lista.
Utilizzare la nuova stampa impostando l'opzione avanzata XS_USE_OLD_PLOT_DIALOG su FALSE.
Passare al menu File e verificare se il pulsante Spessore linee stampante è selezionato. Questa opzione consente di recuperare le impostazioni dalle impostazioni della finestra di dialogo della stampante. Se Spessore linee stampante non è selezionato, gli spessori delle linee sono visualizzati solo in modalità bianco e nero, mentre se è selezionato, gli spessori vengono visualizzati per tutte le modalità colori.
È possibile passare da una modalità colori all'altra premendo B.

Il file plotdev.bin in ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system contiene alcuni spessori linea predefiniti per la prima istanza della stampante. Questi non sono gli stessi di utilizzati per stampare, a meno che non si utilizzino le impostazioni di default nella finestra di dialogo Stampa disegni.

È possibile salvare il file delle definizioni della stampante plotdev.bin nella cartella modello corrente o nelle cartelle progetto e azienda e in una cartella indicata dall'opzione avanzata XS_DRIVE. Tekla Structures effettua la ricerca prima di plotdev.bin nelle cartelle modello, progetto e azienda, quindi nella cartella indicata dall'opzione avanzata.

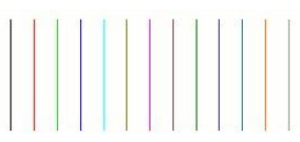

	Senza spessore linea (numero di penna) configurato nel file plotdev.bin	Con le impostazioni dello spessore linee per la prima stampante nel file plotdev.bin
Colore
Scala di grigi
Bianco e nero
