Crear secciones transversales definidas por el usuario en perfiles

Puede usar las secciones transversales definidas por el usuario para crear perfiles fijos. Defina las secciones transversales antes de crear el perfil.

Utilice cualquiera de los siguientes métodos para definir una sección transversal:

  • Definir una sección transversal usando un polígono con o sin contornos internos.

    Use este método para crear una sección transversal con dimensiones fijas.

  • Definir una sección transversal usando una placa.

    Use este método si en el modelo hay una placa irregular.

  • Definir una sección transversal usando un archivo DWG.

    Use este método si dispone de un archivo .dwg del perfil que desea definir.

Definir una sección transversal sin contornos internos usando un polígono

Defina una sección transversal sin contornos internos eligiendo las posiciones que definen la forma de la sección transversal.

La elección del punto central de la sección transversal puede ser difícil, dado que la forma de la sección transversal desaparece después de hacer clic con el botón central del ratón para cerrar la forma.

Para que sea más fácil definir la forma, inserte en el modelo un modelo de referencia de la sección transversal. A continuación, utilice el modelo de referencia como base para elegir la forma de la sección transversal. Si lo prefiere, puede crear puntos y líneas de construcción en el modelo, y usarlos para definir la forma de la sección transversal.

  1. En el menú Archivo, haga clic en Bases de datos > Definir perfiles > Definir sección transversal usando polígono.
  2. Seleccione los puntos de las esquinas de la sección transversal para definir la forma.

    Empiece por la esquina inferior derecha y seleccione los puntos en el sentido contrario a las agujas del reloj.

  3. Elija el punto inicial y, a continuación, haga clic con el botón central del ratón para cerrar la forma.
  4. Seleccione el punto central de la sección transversal.

  5. En el cuadro de diálogo Sección Transversal Perfil Usuario, introduzca un nombre para la sección transversal.
  6. Haga clic en OK para cerrar el cuadro de diálogo Sección transversal del perfil de usuario.
  7. Haga clic en OK en el cuadro de diálogo Confirmar guardar para guardar los cambios.

Use esta sección transversal cuando añada un nuevo perfil a la base de datos de perfiles. El valor de Tipo perfil es Definido por usuario, fijo.

Definir una sección transversal con contornos internos usando un polígono

Defina una sección transversal con contornos internos eligiendo las posiciones que definen la forma de la sección transversal.

  1. En el menú Archivo, haga clic en Bases de datos > Definir perfiles > Definir sección transversal usando polígono.
  2. Elija los puntos de las esquinas de la sección transversal para definir la forma y, después, elija el punto inicial para cerrarla.
  3. Para cada contorno interior, elija los puntos de esquina del contorno interior de la sección transversal y, después, elija el punto inicial para cerrar la forma
  4. Haga clic con el botón central del ratón cuando haya terminado de elegir todos los contornos internos.
  5. Seleccione el punto central de la sección transversal.
  6. En el cuadro de diálogo Sección Transversal Perfil Usuario, introduzca un nombre para la sección transversal.
  7. Haga clic en OK para cerrar el cuadro de diálogo Sección transversal del perfil de usuario.
  8. Haga clic en OK en el cuadro de diálogo Confirmar guardar para guardar los cambios.

Use esta sección transversal cuando añada un nuevo perfil a la base de datos de perfiles. El valor de Tipo perfil es Definido por usuario, fijo.

Definir una sección transversal usando una placa

Puede definir una sección transversal usando una placa irregular si tiene una en el modelo.

  1. Cree una placa irregular que incluya todos los chaflanes.
  2. En el menú Archivo, haga clic en Bases de datos > Definir perfiles > Definir sección transversal usando placa.
  3. En la pestaña Parámetros del cuadro de diálogo Sección perfil a partir de placa (10), introduzca un nombre en los campos Nombre de sección y Nombre de perfil.

    Las demás propiedades son opcionales.

  4. Haga clic en OK.
  5. Seleccione la placa irregular.

Tekla Structures crea la sección transversal con la forma de la placa irregular.

Propiedades: Sección perfil a partir de placa (10)

Use la pestaña Parámetros para definir las propiedades del perfil en el componente Sección perfil a partir de placa (10).

Opción

Descripción

Nombre de sección

Nombre de la sección transversal que se muestra en el cuadro de diálogo Modificar Base de Datos Perfiles.

Si deja este cuadro en blanco, no se crea el perfil.

Nombre de perfil

Nombre del perfil que se muestra en las propiedades de Viga y en el cuadro de diálogo Modificar Base de Datos Perfiles.

Si deja este cuadro en blanco, no se crea el perfil.

Guardar en

Ubicación de la base de datos de perfiles.

Seleccione una de las siguientes opciones:

  • Directorio de modelo: Carpeta del modelo actual.

  • Directorio global: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil

  • No guardar: El perfil no se guarda. Resulta útil para hacer pruebas.

Distancia mín. entre puntos

Distancia mínima entre los puntos de esquina de la sección transversal.

En el caso de secciones complicadas, aumente este valor para crear dibujos más sencillos.

Desplaz. punto central

El origen de la placa define la ubicación de la línea de referencia del perfil.

Introduzca un valor de desplazamiento para mover la línea de referencia respecto a la sección transversal.

Sistema coordenadas

Seleccione una de las siguientes opciones:

  • Local

  • Plano xy global

Espejo

Seleccione una de las siguientes opciones:

  • No

  • Espejo en dirección x

  • Espejo en dirección y

  • Espejo en dir. x e y

Use esta sección transversal cuando añada un nuevo perfil a la base de datos de perfiles. El valor de Tipo perfil es Definido por usuario, fijo.

Preparar un archivo DWG para convertirlo en un perfil

Antes de importar una sección transversal desde un archivo .dwg a la base de datos de perfiles, prepare el archivo DWG para que se pueda importar correctamente a Tekla Structures.

Tekla Structures admite archivos DWG que se hayan creado con la versión ACAD2012 o una anterior.

  1. Asegúrese de que solo sean visibles las líneas de la forma del perfil que desea convertir en un perfil.

    Los objetos adicionales, como texto, dimensiones, objetos XREF o líneas de referencia, no deben estar visibles.

    • Para evitar que los objetos adicionales sean visibles, se recomienda eliminar los objetos adicionales.
    • También puede desactivar las capas que contienen los objetos adicionales. Sin embargo, cuando amplía el perfil antes del proceso de importación, la mayoría de los objetos ya no se alinearán de la misma forma que en el archivo DWG original.
  2. Elimine el relleno y las líneas innecesarias.

    Tekla Structures importa todas las líneas que encuentra en el archivo DWG.

    Los perfiles se definen mediante contornos: la forma exterior es el perfil total y las formas internas son agujeros en el perfil. Para que el perfil se importe correctamente, no puede haber líneas internas que no representen un agujero.

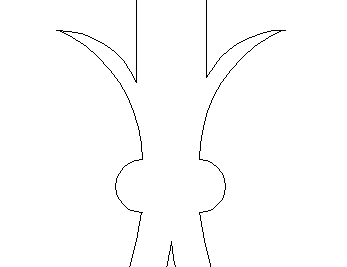

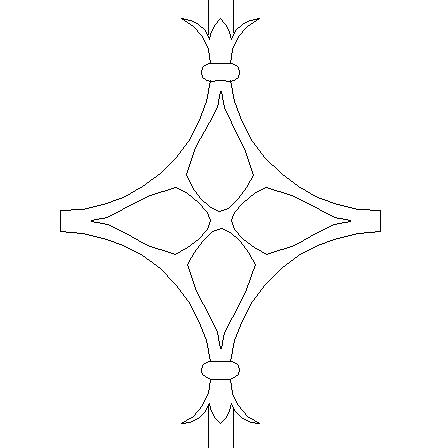

    Este ejemplo muestra una barandilla ornamental. Las cuatro formas internas se crearán correctamente:

    Sin embargo, las líneas por encima y por debajo de ellas que añaden más detalles a la forma no funcionarán. Estas líneas adicionales deben eliminarse:

  3. Asegúrese de que el perfil solo incluya objetos básicos que componen la forma del perfil.

    El perfil puede incluir líneas, arcos y círculos. Otras formas, como interpolaciones, polilíneas y regiones, no se importan en Tekla Structures correctamente. Si su perfil incluye estas formas, las formas deben desglosarse.

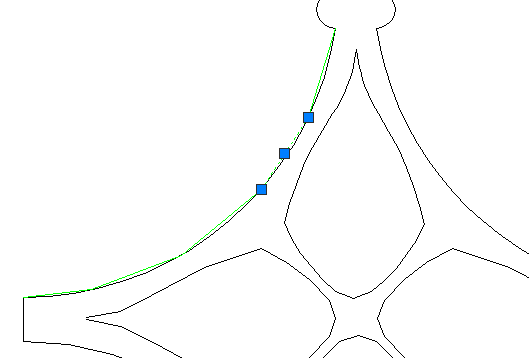

    Tekla Structures convierte los arcos en curvas segmentadas cuando se importan. Si hay demasiadas caras a lo largo de la curva, el perfil podría distorsionarse cuando se importe. Para reducir el número de caras a lo largo de la curva, elimine los arcos complejos y dibuje líneas simples para indicar la curva en su lugar.

    Trace sobre el arco con la herramienta de línea y, a continuación, borre el arco.

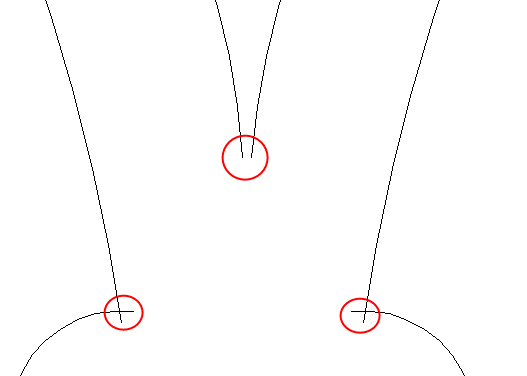

  4. Asegúrese de que el contorno está formado solo por una polilínea cerrada.

    Cada contorno debe cerrarse por completo, sin huecos, superposiciones u otras inconsistencias. Utilice las herramientas de recorte y extensión para cerrar las formas.

    Especialmente con archivos DWG de terceros, podría ser más eficiente limpiar una sección del perfil y luego copiarla o reflejarla en áreas similares o simétricas.

    Consejo: Puede utilizar la función Región de AutoCAD para probar la integridad de los perfiles. Si todas las líneas forman una forma cerrada, AutoCAD crea una región. Si no se cierra la forma, no se crea una región. Descomponga la región después de probar. Las regiones no se pueden importar en Tekla Structures.

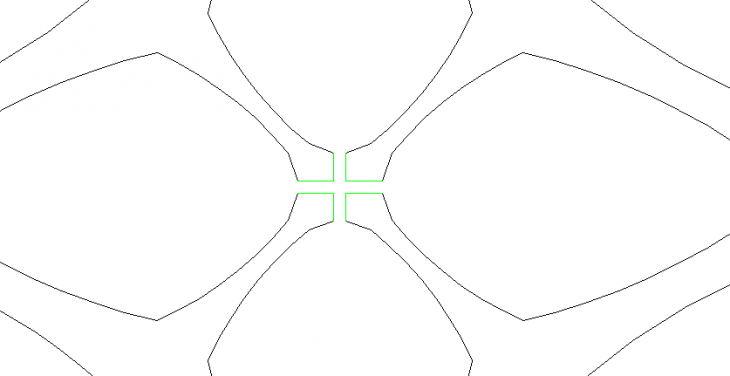

  5. Si su perfil tiene más de 10 regiones, únalas utilizando pequeños huecos para convertir varios contornos en una forma mayor.

    Al convertir un archivo DWG en un perfil, la forma se limita a 10 regiones o contornos cerrados: la forma total del perfil más nueve aberturas.

  6. Amplíe el perfil en 25.4 para que mida correctamente en un modelo de Tekla Structures.

    Tekla Structures funciona en métrica, por lo que al importar un archivo DWG que se está convirtiendo a un perfil, se debe tener en cuenta la conversión métrica.

  7. Guarde el contorno de la sección como archivo DWG.

Definir una sección transversal usando un archivo DWG

Después de haber preparado el archivo .dwg para utilizarlo como sección transversal, puede importar la sección transversal a la base de datos de perfiles como un perfil DWG.

  1. Abra un modelo.
  2. En el menú Archivo, haga clic en Bases de datos > Definir perfiles > Definir sección transversal usando archivo DWG.
  3. En la pestaña Parámetros del cuadro de diálogo Importar perfil DWG (6), busque el archivo DWG.

    La ruta del nombre de archivo DWG puede tener una longitud máxima de 255 caracteres.

  4. Defina las propiedades de la sección transversal.

    Opción

    Descripción

    Nombre de sección

    Nombre de la sección transversal que se muestra en el cuadro de diálogo Modificar Base de Datos Perfiles.

    Nombre de perfil

    Nombre del perfil que se muestra en el cuadro de diálogo Modificar Base de Datos Perfiles.

    Guardar en

    Ubicación de la base de datos de perfiles.

    Seleccione una de las siguientes opciones:

    • Directorio de modelo: Carpeta del modelo actual.

    • Directorio global: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil

    • No guardar: El perfil no se guarda. Resulta útil para hacer pruebas.

    Distancia mín. entre puntos

    Distancia mínima entre los puntos de esquina de la sección transversal.

    En el caso de secciones complicadas, aumente este valor para crear dibujos más sencillos.

    Desplaz. punto central

    El origen de la placa define la ubicación de la línea de referencia del perfil.

    Introduzca un valor de desplazamiento para mover la línea de referencia respecto a la sección transversal.

  5. No cambie los valores por defecto en la pestaña Atributos perfil.

    Los Atributos perfil definen información sobre el perfil que se muestra en la pestaña General de la base de datos de perfiles. Se recomienda no cambiar los valores por defecto a menos que esté seguro de los valores. Si los valores de esta pestaña entran en conflicto con la forma real, puede que la importación no funcione correctamente.

  6. Haga clic en OK.
  7. En el modelo, seleccione los puntos inicial y final de la sección transversal que se va a importar.

    Tekla Structures importa la sección transversal y coloca la línea de referencia del perfil en el origen del archivo DWG.

    El perfil se añade automáticamente a su base de datos de perfiles. Puede que el perfil no esté visible en la base de datos de perfiles hasta que cierre el modelo y lo abra de nuevo. El valor de Tipo perfil es Definido por usuario, fijo.

  8. Si el perfil no se muestra en la base de datos de perfiles, o el perfil no se convierte como se esperaba, edite el archivo DWG e importe el perfil de nuevo.

    Es posible que deba repetir este proceso varias veces antes de que el perfil se convierta como se esperaba.

    Posibles problemas:

    • Demasiados arcos: Trace los arcos con la herramienta de línea y, a continuación, elimine los arcos para reducir el número de facetas.
    • Radios demasiado pequeños: Puede que las curvas muy pequeñas no se conviertan correctamente. Reemplace las curvas pequeñas por segmentos de línea recta.
    • Líneas encima de líneas: Elimine las líneas adicionales.
    • Huecos o intersecciones solapadas: Utilice las herramientas de recorte y extensión para cerrar las formas.

Modificar una sección transversal definida por el usuario

Puede modificar las secciones transversales que se han definido usando un polígono, una placa o un archivo DWG.

  1. En el menú Archivo, haga clic en Bases de datos > Definir perfiles > Editar sección transversal polígono.
  2. Seleccione la sección transversal que desea modificar en el cuadro de diálogo Modificar Sección Transversal.
    Consejo:

    Si desea borrar una sección transversal, selecciónela y, a continuación, haga clic en Borrar.

  3. Modifique las propiedades de los puntos de la sección transversal.
    • Número hace referencia a cada punto seleccionado al crear la sección transversal, en orden secuencial. El primer punto elegido es 1.

    • Chaflán hace referencia a la forma del chaflán.

    • x: e y: se aplican al tipo de chaflán. Por ejemplo, si desea que el chaflán sea igual a los dos lados del ángulo, introduzca solo un valor para x:.

      En el caso de un chaflán irregular, introduzca valores para x: e y:.

  4. Haga clic en Actualizar.
  5. Haga clic en OK para cerrar el cuadro de diálogo Modificar Sección Transversal.
  6. Haga clic en OK en el cuadro de diálogo Confirmar guardar para guardar los cambios.
