Puede crear perfiles fijos con una sola sección transversal o con varias secciones transversales.

1. En el menú Archivo, haga clic en Bases de datos > Base de datos perfiles para abrir el cuadro de diálogo Modificar Base de Datos Perfiles.
2. Haga clic con el botón secundario en el árbol de perfiles y, a continuación, seleccione Añadir Perfil.

   Se crea un nuevo perfil fijo con el nombre PERFIL 1.

3. Defina las propiedades del perfil.
   1. En el campo Nombre perfil, introduzca un nombre nuevo para el perfil.

      El nombre del perfil debe estar en mayúsculas y no tener espacios. Tekla Structures convierte automáticamente las minúsculas en mayúsculas.

   2. En la lista Tipo perfil, seleccione Definido por usuario, fijo.
   3. En la lista Subtipo perfil, seleccione la sección transversal que desea usar.

      Si ha creado sus propias secciones transversales definidas por el usuario, puede usar una de ellas.

   4. Bajo Tipo equivalente, seleccione un tipo de perfil que coincida con la nueva sección transversal lo más posible. Esto es importante porque algunas uniones solo funcionan para ciertos tipos de perfil.

      El tipo equivalente y las dimensiones del perfil, tales como la altura y el ancho, afectan a qué uniones se puede aplicar al perfil. Un tipo equivalente inadecuado o la ausencia de valores de dimensión pueden dar lugar a problemas con las uniones.

   5. Haga clic en Actualizar.
4. Modifique los valores de las dimensiones.

   Especifique siempre valores para las dimensiones Altura h y Ancho b, dado que estos valores afectan a cómo muestra Tekla Structures los perfiles. Si los valores son 0, la parte se dibuja en forma de línea.

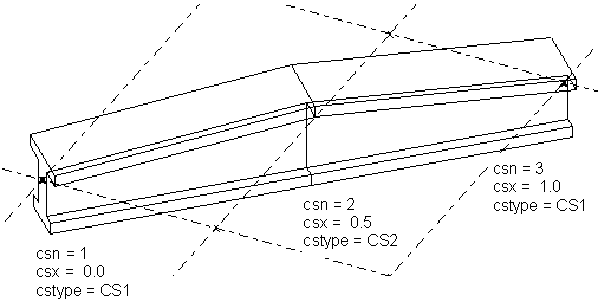

5. En Sección, defina una ubicación relativa para cada sección transversal.
   1. En la lista Número, seleccione el número de la sección transversal.
   2. En el campo Ubicación relativa, introduzca la ubicación de la sección transversal.

      Este valor indica la ubicación de la sección transversal a lo largo del eje: 0.0 para el extremo inicial y 1.0 para el segundo extremo. Si solamente tiene una sección transversal, seleccione 1 para Número e introduzca 0.000 para Ubicación relativa.

   3. Después de definir cada sección transversal, haga clic en Actualizar.
6. Haga clic en Añadir para añadir más secciones transversales, si es necesario.
   • Si desea usar una sección transversal definida por el usuario diferente en el perfil, selecciónela en la lista Subtipo perfil.
   • Si desea eliminar una sección transversal, selecciónela en la lista Número y, a continuación, haga clic en Eliminar.
7. Haga clic en OK para cerrar el cuadro de diálogo Modificar Base de Datos Perfiles.
8. Haga clic en OK en el cuadro de diálogo Confirmar guardar para guardar los cambios.

Puede crear nuevos perfiles fijos modificando una copia de un perfil existente similar.

1. En el menú Archivo, haga clic en Bases de datos > Base de datos perfiles para abrir el cuadro de diálogo Modificar Base de Datos Perfiles.
2. Seleccione un perfil fijo que sea similar al que desea crear.
3. Haga clic con el botón derecho y, a continuación, seleccione Copiar Perfil.

   Se crea un perfil con el nombre <nombre_perfil_existente COPIAR>.

4. En el campo Nombre perfil, introduzca un nombre nuevo para el perfil.

   El nombre del perfil debe estar en mayúsculas y no tener espacios. Tekla Structures convierte automáticamente las minúsculas en mayúsculas.

5. Modifique las propiedades de perfil en las pestañas General, Análisis y Atributos de usuario.

   • La pestaña General contiene información acerca de tipos y dimensiones de perfiles.

     Aviso:

     Bajo Tipo equivalente, seleccione un tipo de perfil que coincida con la nueva sección transversal lo más posible. Esto es importante porque algunas uniones solo funcionan para ciertos tipos de perfil.

     Especifique siempre valores para las dimensiones Altura h y Ancho b, dado que estos valores afectan a cómo muestra Tekla Structures los perfiles. Si los valores son 0, la parte se dibuja en forma de línea.

     El tipo equivalente y las dimensiones del perfil, tales como la altura y el ancho, afectan a qué uniones se puede aplicar al perfil. Un tipo equivalente inadecuado o la ausencia de valores de dimensión pueden dar lugar a problemas con las uniones.

   • La pestaña Análisis contiene información acerca de las propiedades utilizadas en el análisis estructural. La estructura puede analizarse con distintas aplicaciones de software de análisis.

   • La pestaña Atributos de usuario es para visualizar o introducir atributos de usuario para los perfiles.

6. Haga clic en Actualizar.
7. Haga clic en OK para cerrar el cuadro de diálogo Modificar Base de Datos Perfiles.
8. Haga clic en OK en el cuadro de diálogo Confirmar guardar para guardar los cambios.

Puede convertir un perfil paramétrico existente en uno fijo.

1. En el menú Archivo, haga clic en Bases de datos > Base de datos perfiles para abrir el cuadro de diálogo Modificar Base de Datos Perfiles.
2. Seleccione un perfil paramétrico de la lista.
3. Haga clic con el botón derecho y, a continuación, seleccione Añadir Perfil.

Si es necesario, puede modificar perfiles fijos existentes mediante la base de datos de perfiles.

1. En el menú Archivo, haga clic en Bases de datos > Base de datos perfiles para abrir el cuadro de diálogo Modificar Base de Datos Perfiles.
2. Seleccione un perfil fijo en el árbol de perfiles y modifique sus propiedades.

   • La pestaña General contiene información acerca de tipos y dimensiones de perfiles.

   • La pestaña Análisis contiene información acerca de las propiedades utilizadas en el análisis estructural. La estructura puede analizarse con distintas aplicaciones de software de análisis.

   • La pestaña Atributos de usuario es para visualizar o introducir atributos de usuario para los perfiles.

3. Cuando haya acabado de modificar el perfil, haga clic en Actualizar.
4. Haga clic en OK para cerrar el cuadro de diálogo Modificar Base de Datos Perfiles.

   Tekla Structures pregunta si desea guardar los cambios en la carpeta del modelo.

5. En el cuadro de diálogo Confirmar guardar, haga clic en OK para guardar los cambios.
