Crear perfiles paramétricos mediante esquemas
Puede crear perfiles paramétricos definidos por el usuario mediante esquemas. Puede cambiar las dimensiones de los perfiles paramétricos cada que vez que los use en un modelo.
Para crear perfiles paramétricos mediante esquemas, realice estas tareas en el orden que se muestra a continuación:
- Trazar el contorno de un perfil
- Precisar la forma de un esquema de perfil añadiendo una restricción
- Añadir dimensiones a un esquema de perfil
- Definir planos de posición para un esquema de perfil
- Comprobación de un esquema de perfil
- Guardar un esquema de perfil
- Usar esquemas de perfiles en un modelo
- Modificar un esquema de perfil
- Ejemplo: Crear un perfil en forma de C simétrica utilizando un esquema de perfil
Para empezar, trace el contorno del perfil.

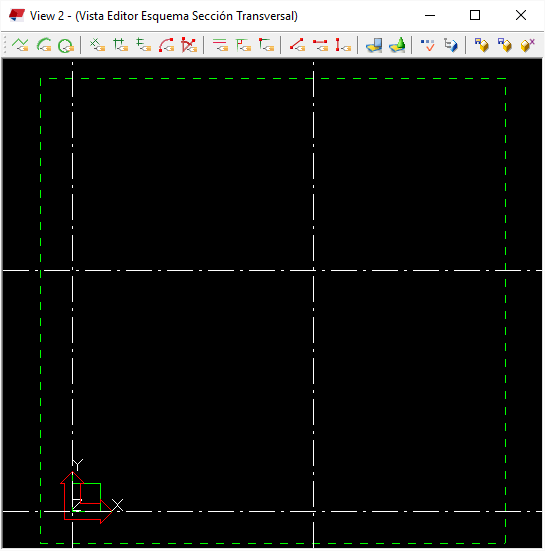

Acerca de el editor de esquemas
Utilice el editor de esquema de sección transversal para crear y modificar esquemas de perfiles.
Cuando abre por primera vez el editor de esquemas, la vista está vacía. Las coordenadas y las etiquetas de la malla que ve en el editor de esquemas dependen de las propiedades de la malla de su modelo de Tekla Structures real.
Al abrir el editor de esquemas, Tekla Structures también abre el cuadro de diálogo Examinador Esquema y Variables.

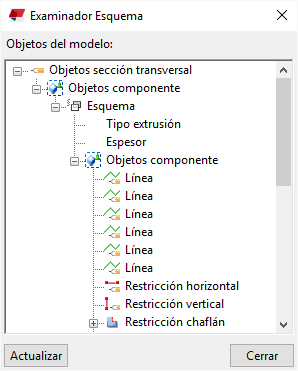

Acerca de Examinador Esquema
Examinador Esquema muestra los objetos (líneas, arcos, círculos, restricciones, dimensiones y chaflanes) de un esquema de perfil en una estructura jerárquica de tipo árbol.
Examinador Esquema se abre automáticamente cuando abre el editor de esquemas.
Cuando hace clic en un objeto en el editor de esquemas, Tekla Structures resalta el objeto en Examinador Esquema.
De cada esquema de perfil, Examinador Esquema muestra la siguiente información:
-
Tipo de extrusión (0, 1 o 2) y el espesor del esquema de perfil.
-
Líneas, arcos y círculos
-
Restricciones
-
Distancias, dimensiones y sus valores
-
Chaflanes y su tipo (0=Ninguno, 1=Línea ... 7=Línea y arco) y dimensiones.
Variables en esquemas de perfiles
Las variables pueden definir propiedades fijas o pueden incluir fórmulas, para que Tekla Structures calcule el valor de propiedad cada vez que use el perfil en un modelo.

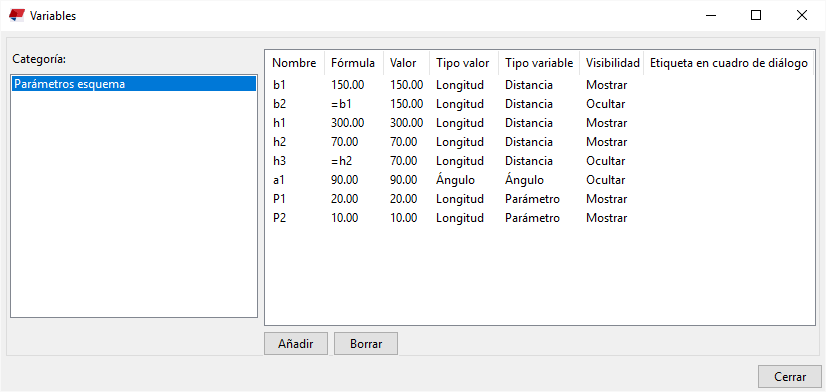

Utilice el cuadro de diálogo Variables para definir las propiedades de un esquema de perfil. El cuadro de diálogo Variables se abre automáticamente al abrir el editor de esquemas.
Nota:
El cuadro de diálogo Variables funciona de la misma forma que el cuadro de diálogo correspondiente en el editor de componente personalizado. Consulte Añadir variables a un componente personalizado para obtener más información sobre cómo usar variables.
