Создайте поперечное сечение без внутренних контуров, выбрав форму поперечного сечения.

1. В меню Файл выберите Каталоги > Создать профили > Создать поперечное сечение с помощью многоугольника.
2. Укажите угловые точки поперечного сечения, чтобы определить его форму.

   Начните с нижнего правого угла и указывайте точки против часовой стрелки.

3. Укажите начальную точку и щелкните средней кнопкой мыши, чтобы замкнуть фигуру.
4. Укажите центральную точку поперечного сечения.



5. В диалоговом окне Поперечное сечение пользовательского профиля введите имя для поперечного сечения.
6. Нажмите кнопку OK, чтобы закрыть диалоговое окно Поперечное сечение пользовательского профиля.
7. Нажмите ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.
8. Используйте это поперечное сечение при добавлении нового профиля в каталог профилей.

   Тип профиля — пользовательский, фиксированный.

Создайте поперечное сечение с внутренними контурами, выбрав форму поперечного сечения.

1. В меню Файл выберите Каталоги > Создать профили > Создать поперечное сечение с помощью многоугольника.
2. Укажите точки углов поперечного сечения, чтобы определить форму, а затем укажите начальную точку, чтобы замкнуть фигуру.
3. Для каждого внутреннего контура укажите точки углов внутреннего контура поперечного сечения, а затем укажите начальную точку, чтобы замкнуть фигуру.
4. Выбрав все внутренние контуры, щелкните средней кнопкой мыши.
5. Укажите центральную точку поперечного сечения.

6. В диалоговом окне Поперечное сечение пользовательского профиля введите имя для поперечного сечения.
7. Нажмите кнопку OK, чтобы закрыть диалоговое окно Поперечное сечение пользовательского профиля.
8. Нажмите ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.
9. Используйте это поперечное сечение при добавлении нового профиля в каталог профилей.

   Тип профиля — пользовательский, фиксированный.

Если в модели есть контурная пластина, можно определить поперечное сечение с ее помощью.

1. Создайте контурную пластину, включающую все необходимые фаски.
2. В меню Файл выберите Каталоги > Создать профили > Определить поперечное сечение с помощью пластины.
3. На вкладке Параметры в диалоговом окне Поперечное сечение профиля из пластины (10) введите имя в поля Имя сечения и Имя профиля.

   Остальные свойства задавать не обязательно.

4. Нажмите кнопку ОК.
5. Выберите контурную пластину.

   Tekla Structures создает поперечное сечение, имеющее форму контурной пластины.

6. Для задания свойств профиля при работе с компонентом Поперечное сечение профиля из пластины (10) служит вкладка Параметры.

   Табл. 1. Свойства: Поперечное сечение профиля из пластины (10)

   Параметр	Описание
   Имя сечения	Имя поперечного сечения, отображаемое в диалоговом окне Изменить каталог профилей. Если оставить это поле пустым, профиль создан не будет.
   Имя профиля	Имя профиля, отображаемое в свойствах объекта Балка и в диалоговом окне Изменить каталог профилей. Если оставить это поле пустым, профиль создан не будет.
   Сохранить в	Местоположение каталога профилей. Выберите один из следующих вариантов: Каталог модели: папка текущей модели. Глобальный каталог: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil Не сохранять: профиль не сохраняется. Этот вариант удобно использовать для тестирования.
   Мин. расстояние между точками	Минимальное расстояние между угловыми точками поперечного сечения. Чтобы упростить сложные поперечные сечения, увеличьте это значение.
   Смещение центральной точки	Местоположение опорной линии профиля определяется началом координат пластины. Введите значение смещения, чтобы переместить опорную линию относительно сечения.
   Система координат	Выберите один из следующих вариантов: Использовать локальную Использовать глобальную плоскость XY
   Зеркальное отражение	Выберите один из следующих вариантов: Не отражать Отражать на ось X Отражать на ось Y Отражать на оси X и Y

7. Используйте это поперечное сечение при добавлении нового профиля в каталог профилей.

   Тип профиля — пользовательский, фиксированный.

Прежде чем импортировать поперечное сечение из файла .dwg в каталог профилей, подготовьте DWG-файл, чтобы его можно было корректно импортировать в Tekla Structures.

1. Убедитесь, что отображаются только линии фигуры профиля, которую требуется преобразовать в профиль.

   Дополнительные объекты, такие как текст, размеры, объекты XREF или линии выноски, не должны быть видны.

   • Чтобы дополнительные объекты не были видны, рекомендуем их удалить.
   • Также можно отключить слои, на которые находятся дополнительные объекты. Однако при масштабировании профиля перед импортом большинство объектов не будут выровнены так, как в исходном DWG-файле.
2. Удалите штриховку и ненужные линии.

   Tekla Structures импортирует все линии, найденные в DWG-файле.

   Профили определяются контурами: наружная фигура — это сам профиль, а внутренние фигуры — отверстия в нем. Для правильного импорта профиля в нем не должно быть внутренних линий, которые не представляют отверстия.

   Ниже показан фрагмент ажурного ограждения. Четыре внутренние фигуры будут созданы правильно:



   Однако линии над ними и под ними, которые уточняют форму, корректно преобразованы не будут. Эти дополнительные линии нужно удалить:


3. Убедитесь, что профиль содержит только примитивы, составляющие форму профиля.

   Профиль может включать в себя линии, дуги и окружности. Другие фигуры, такие как сплайны, полилинии и области, не будут импортированы в Tekla Structures надлежащим образом. Если профиль содержит эти фигуры, их необходимо расчленить.

   При импорте дуг Tekla Structures преобразовывает их в сегментированные кривые. Если на кривой слишком много граней, при импорте возможно искажение профиля. Для уменьшения количества граней на кривой удалите сложные дуги и начертите вместо них простые линии, чтобы показать кривую.

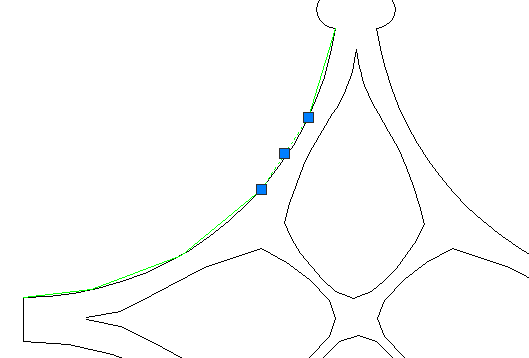

   Обведите дугу с помощью инструмента для рисования линий, а затем удалите ее.

4. Убедитесь, что контур состоит из только одной замкнутой полилинии.

   Каждый контур должен быть полностью замкнутым, без зазоров, перехлестов или других несоответствий. Для замыкания фигур пользуйтесь инструментами обрезки и продления.



   Возможно, имеет смысл (в особенности при работе с DWG-файлами сторонних проектировщиков) «подчистить» одну секцию профиля, а затем скопировать или зеркально отразить ее на сходные или симметричные области.

   Совет: Для проверки целостности профиля можно воспользоваться функцией «Область» в AutoCAD. Если все линии образуют замкнутую фигуру, AutoCAD создает область. Если фигура не замкнута, область не создается. После тестирования расчлените область. Области невозможно импортировать в Tekla Structures.
5. Если в профиле больше 10 областей, их можно объединить, сделав небольшие зазоры, чтобы превратить несколько контуров в одну более крупную фигуру.

   Для преобразования DWG-файла в профиль в нем должно быть не более 10 замкнутых контуров или областей: форма самого профиля плюс девять отверстий.


6. Масштабируйте профиль с коэффициентом 25.4, чтобы его размеры в модели Tekla Structures были правильными.

   Tekla Structures работает с метрическими единицами, поэтому при импорте DWG-файла для преобразования в профиль необходимо принимать во внимание преобразование из британских единиц в метрические.

7. Сохраните контур поперечного сечения в виде DWG-файла.

После подготовки файла .dwg для использования в качестве поперечного сечения можно импортировать его в каталог профилей в качестве DWG-профиля.

1. Откройте модель.
2. В меню Файл выберите Каталоги > Создать профили > Задать поперечное сечение с помощью DWG-файла.
3. На вкладке Параметры в диалоговом окне DWG-профиль в библиотечный (6) найдите и выберите DWG-файл.

   Максимальная длина пути к DWG-файлу может быть равна 255 символам.

4. Задайте свойства поперечного сечения.

   Параметр	Описание
   Имя сечения	Имя поперечного сечения, отображаемое в диалоговом окне Изменить каталог профилей.
   Имя профиля	Имя профиля, отображаемое в диалоговом окне Изменить каталог профилей.
   Сохранить в	Местоположение каталога профилей. Выберите один из следующих вариантов: Каталог модели: папка текущей модели. Глобальный каталог: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil Не сохранять: профиль не сохраняется. Этот вариант удобно использовать для тестирования.
   Мин. расстояние между точками	Минимальное расстояние между угловыми точками поперечного сечения. Чтобы упростить сложные поперечные сечения, увеличьте это значение.
   Смещение центральной точки	Местоположение опорной линии профиля определяется началом координат пластины. Введите значение смещения, чтобы переместить опорную линию относительно сечения.

5. Не изменяйте значения по умолчанию на вкладке Атрибуты профиля.

   Атрибуты профиля определяют информацию о профиле, отображаемую на вкладке Общие в каталоге профилей. Не рекомендуется изменять значения по умолчанию, если вы не уверены в значениях. Если значения на этой вкладке конфликтуют с фактической формой, импорт может пройти некорректно.

6. Нажмите ОК.
7. Укажите в модели начальную и конечную точки импортируемого поперечного сечения.

   Tekla Structures импортирует поперечное сечение и помещает опорную линию профиля в начало координат DWG-файла.

   Профиль автоматически добавляется в ваш каталог профилей. Профиль может не отображаться в каталоге профилей, пока вы не закроете модель и не откроете ее снова. Тип профиля — пользовательский, фиксированный.

8. Если профиль не появился в каталоге профилей или не преобразовался надлежащим образом, отредактируйте DWG-файл и импортируйте профиль еще раз.

   Возможно, потребуется повторить эту процедуру несколько раз, прежде чем профиль будет преобразован надлежащим образом.

   Возможные проблемы:

   • Слишком много дуг: дуги с помощью инструмента для рисования линий, а затем удалите дуги, чтобы уменьшить количество граней.
   • Слишком малые радиусы: очень мелкие кривые могут преобразовываться некорректно. Замените мелкие кривые прямыми отрезками.
   • Линии поверх других линий: удалите дополнительные линии.
   • Зазоры или пересечения с перехлестом: замкните фигуры с помощью инструментов обрезки и продления.

Поперечные сечения, определенные с использованием многоугольника, пластины или DWG-файла, можно изменять.

1. В меню Файл выберите Каталоги > Создать профили > Редактировать многоугольное поперечное сечение.
2. В диалоговом окне Изменить поперечное сечение выберите поперечное сечение, которое вы хотите изменить.
   Совет:

   Если требуется удалить поперечное сечение, выберите его и нажмите кнопку Удалить.

3. Измените свойства точек поперечного сечения.

   • Номер — это номер каждой из точек, указанных при создании поперечного сечения, в порядке их указания. Первая указанная точка имеет номер 1.

   • Фаска — это форма фаски.

   • X: и Y: относятся к типу фаски. Например, чтобы фаски были одинаковыми с обеих сторон угла, введите значение только для X:.

     Для неравносторонней фаски введите оба значения — X: и Y:.

4. Нажмите кнопку Обновить.
5. Нажмите ОК, чтобы закрыть диалоговое окно Изменить поперечное сечение.
6. Нажмите ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.
