Empiece definiendo la forma y las coordenadas de los puntos del nuevo perfil en un papel.

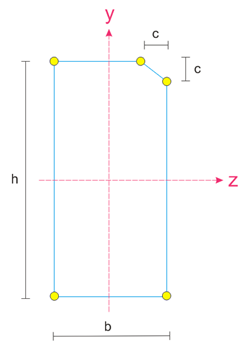

1. Dibuje el perfil en un papel.
   1. Dibuje el contorno de la sección transversal.
   2. Añada los puntos de las esquinas.
   3. Añada las dimensiones.
   4. Coloque el punto central del eje de coordenadas y-z en el centro de la sección transversal.



2. Defina las direcciones de las coordenadas y-z.

   Por ejemplo,

   • eje y positivo: arriba
   • eje y negativo: abajo
   • eje z positivo: a la derecha
   • eje z negativo: a la izquierda

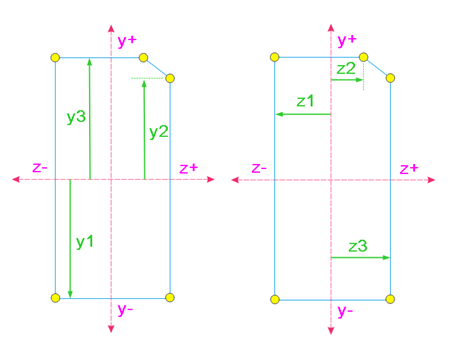

3. Defina los vectores y y z.

   Por ejemplo,

   • y1, y2, y3
   • z1, z2, z3

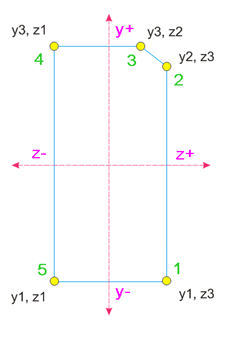

4. Cree pares de coordenadas para los puntos.

   Asigne pares de vectores y, z a cada punto. Empiece por la esquina inferior derecha y defina los puntos en el sentido contrario a las agujas del reloj.

   Por ejemplo,

   • punto 1: y1 z3
   • punto 2: y2 z3
   • punto 3: y3 z2
   • punto 4: y3 z1
   • punto 5: y1 z1



Tras definir la forma y las coordenadas de puntos del perfil, continúe con la creación del archivo .clb.

1. Cree un nuevo archivo .clb usando cualquier editor de textos estándar, como el Bloc de notas de Microsoft.
2. Defina un nombre de biblioteca para usarlo en el archivo profitab.inp para este perfil.

   Por ejemplo,

   library_id "1Gen"

3. Defina un nombre de sección transversal que se usará en el archivo profitab.inp para este perfil.

   Por ejemplo,

   Section_type
   {
   name "RectChamfer"

4. Defina las dimensiones de la sección transversal.

   Por ejemplo,

   base_attribute
   {
   name "h"
   description "albl_Height"
   type dimension
   default 1000
   }

5. Defina las coordenadas del perfil.

   Las coordenadas deben ser las mismas que los vectores y y z que ha definido anteriormente. Defina los valores por defecto.

   Por ejemplo,

   expression
   {
     name "y1"
   type y
     default -400
   formula -h/2
   }

6. Defina la geometría de una o varias caras del perfil.

   Por ejemplo,

   geometry
   {
   name "default"
   face
     {
     index 0
     point 0 y1 z3
     point 0 y2 z4
     point 0 y3 z4
     point 0 y4 z3
     point 0 y4 z2
     point 0 y3 z1
     point 0 y2 z1
     point 0 y1 z1
     }
   face
     {
     index 1
     point 1 y5 z7
     point 1 y6 z8
     point 1 y7 z8
     point 1 y8 z7
     point 1 y8 z6
     point 1 y7 z5
     point 1 y6 z6
     point 1 y5 z6
     }
   }

   Nota:

   El número de índice hace referencia al número de punto: 0=punto inicial de la viga, 1=punto final de la viga.

7. Guarde el archivo .clb en la carpeta ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil.
8. En un editor de texto, abra el archivo components.clb.
9. Añada la definición de su perfil al archivo components.clb agregando la siguiente línea:

   Include ”new_file_name.clb” // give comment

10. Grabe el archivo components.clb.

Añada las definiciones de perfil al archivo profitab.inp antes de empezar a usar el nuevo perfil paramétrico.

1. En Windows, vaya a la carpeta de entorno en ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\ y busque el archivo profitab.inp.
2. Copie el archivo profitab.inp en una carpeta de modelo, proyecto o empresa.
3. En un editor de texto estándar, como el Bloc de notas de Microsoft, abra el archivo profitab.inp en la nueva ubicación.
4. En una categoría pertinente, añada una nueva línea para la definición de perfil.

   Utilice la siguiente sintaxis:

   Prefix
   ! Type ! SO ! Z ! MI ! MA ! G3-NAME ! Z3-NAME !

   Un ejemplo de una definición de perfil:

   PNL_A
   ! USER ! 0 ! ! 2 ! 3 !1Gen.RectChamfer !h*b-[c]

5. Guarde el archivo.

   El perfil ahora está disponible en la base de datos de perfiles. Es posible que deba reiniciar Tekla Structures para que el cambio surta efecto.
