Definire una sezione trasversale senza contorni interni selezionando la sagoma della sezione trasversale.

1. Nel menu File cliccare su Cataloghi > Definisci profili > Definisci sezione trasversale usando un poligono.
2. Selezionare i vertici della sezione trasversale per definire la forma.

   Iniziare dall'angolo inferiore destro e selezionare i punti in senso antiorario.

3. Selezionare il punto iniziale e cliccare sul pulsante centrale del mouse per chiudere la forma.
4. Selezionare il punto centrale della sezione trasversale.



5. Nella finestra di dialogo Sezione del profilo utente immettere un nome per la sezione trasversale.
6. Cliccare su OK per chiudere la finestra di dialogo Sezione del profilo utente.
7. Fare clic su OK nella finestra di dialogo Conferma salvataggio per salvare le modifiche.

Definire una sezione trasversale con contorni interni selezionando la sagoma della sezione trasversale.

1. Nel menu File cliccare su Cataloghi > Definisci profili > Definisci sezione trasversale usando un poligono.
2. Selezionare i punti di spigolo della sezione trasversale per definire la sagoma, quindi selezionare il punto iniziale per chiudere la sagoma.
3. Per ciascuna contorno interno, selezionare i punti di spigolo del contorno interno della sezione trasversale, quindi selezionare il punto iniziale per chiudere la sagoma.
4. Dopo avere terminato di selezionare tutti i contorni interni, cliccare sul pulsante centrale del mouse.
5. Selezionare il punto centrale della sezione trasversale.

6. Nella finestra di dialogo Sezione del profilo utente immettere un nome per la sezione trasversale.
7. Cliccare su OK per chiudere la finestra di dialogo Sezione del profilo utente.
8. Fare clic su OK nella finestra di dialogo Conferma salvataggio per salvare le modifiche.

Se è presente un piatto contorno nel modello, è possibile definire una sezione trasversale utilizzando un piatto contorno.

1. Creare un piatto di contorno che includa tutti gli smussi.
2. Nel menu File cliccare su Cataloghi > Definisci profili > Definisci sezione trasversale usando un piatto.
3. Nella scheda Parametri della finestra di dialogo Sezione trasversale da piatto (10), immettere un nome nei campi Nome sezione e Nome profilo.

   Altre proprietà sono opzionali.

4. Cliccare su OK.
5. Selezionare il piatto di contorno.

Prima di importare una sezione trasversale da un file .dwg nel catalogo profili, preparare il file DWG, in modo che possa essere importato correttamente in Tekla Structures.

1. Verificare che siano visibili solo le linee della forma del profilo che si desidera convertire in profilo.

   Gli oggetti aggiuntivi, come testo, quote, oggetti XREF o linee guida, non devono essere visibili.

   • Per evitare la visibilità di altri oggetti, si consiglia di eliminare gli oggetti aggiuntivi.
   • È inoltre possibile disattivare i layer che contengono gli oggetti aggiuntivi. Tuttavia, quando si scala il profilo prima del processo di importazione, la maggior parte degli oggetti non sarà più allineata allo stesso modo del file DWG originale.
2. Rimuovere la retinatura e le linee non necessarie.

   Tekla Structures importa tutte le linee trovate nel file DWG.

   I profili sono definiti dai contorni: la forma esterna è il profilo generale e tutte le forme interne sono fori nel profilo. Affinché il profilo venga importato correttamente, non possono essere presenti linee interne che non rappresentano un foro.

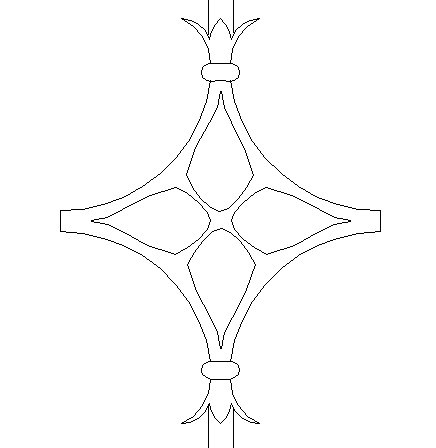

   Questo esempio mostra un corrimano ornamentale. Le quattro forme interne saranno create correttamente:

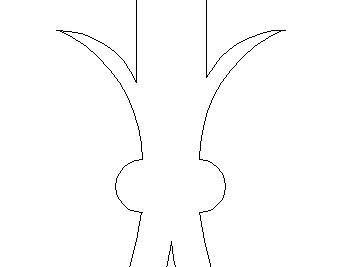

   Tuttavia, le linee sopra e sotto di esse che aggiungono ulteriori dettagli alla forma non funzioneranno. Queste righe aggiuntive devono essere rimosse:


3. Assicurarsi che il profilo includa solo gli oggetti di base che costituiscono la forma del profilo.

   Il profilo può includere linee, archi e cerchi. Altre sagome, come spline, polilinee e regioni, non vengono importate correttamente in Tekla Structures. Se il profilo include queste sagome, queste devono essere esplose.

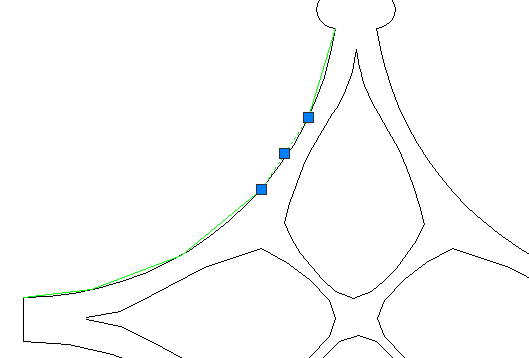

   Quando vengono importati archi, Tekla Structures li converte in curve segmentate. Se lungo la curva sono presenti troppe sfaccettature, il profilo potrebbe subire distorsioni durante l'importazione. Per ridurre il numero di sfaccettature lungo la curva, rimuovere gli archi complessi e disegnare linee semplici per indicare la curva.



   Tracciare l'arco utilizzando lo strumento linea, quindi eliminare l'arco.

4. Assicurarsi che il profilo consista in una sola polilinea chiusa.

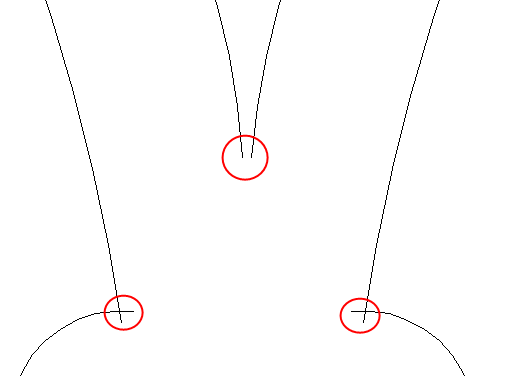

   Ogni contorno deve chiudersi completamente, senza spazi vuoti, sovrapposizioni o altre incoerenze. Utilizzare gli strumenti di taglio ed estensione per chiudere le forme.



   Soprattutto con file DWG di terze parti, potrebbe essere opportuno pulire una sezione del profilo, quindi copiarlo o specchiarlo in aree simili o simmetriche.

   Suggerimento: È possibile utilizzare la funzione Regione di AutoCAD per verificare l'integrità del profilo. Se tutte le linee formano una forma chiusa, AutoCAD crea una regione. Se la forma non viene chiusa, non viene creata alcuna regione. Dopo il test, esplodere la regione. Le regioni non possono essere importate in Tekla Structures.

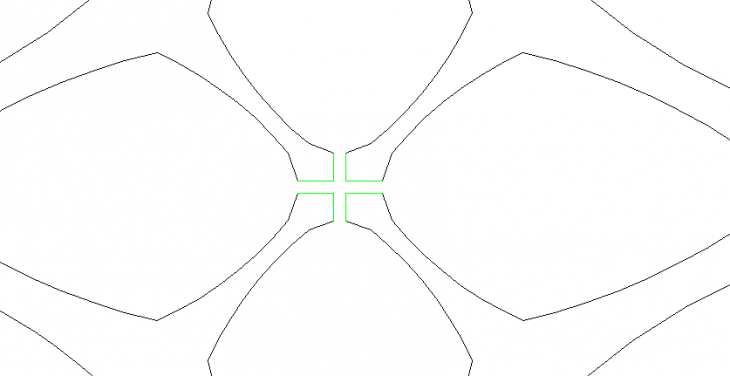

5. Se il profilo contiene più di 10 regioni, unirle tramite piccole distanze per comporre una forma più ampia con più contorni.

   Quando si converte un file DWG in un profilo, la forma è limitata a 10 contorni o regioni chiuse: la forma del profilo totale più nove aperture.


6. Scalare il profilo di 25,4 in modo che venga misurato correttamente in un modello Tekla Structures.

   Poiché Tekla Structures è basato sul sistema metrico, quando si importa un file DWG da convertire in un profilo, è necessario tenere in considerazione la conversione metrica.

7. Salvare il contorno della sezione trasversale come file DWG.

Dopo aver preparato il file .dwg da utilizzare come sezione trasversale, è possibile importare la sezione trasversale nel catalogo profili come profilo DWG.

1. Aprire un modello.
2. Nel menu File cliccare su Cataloghi > Definisci profili > Definisci sezione da file DWG.
3. Nella scheda Parametri della finestra di dialogo Profilo DWG nella libreria (6), cercare il file DWG.

   Il percorso del nome file DWG può avere una lunghezza massima di 255 caratteri.

4. Definire le proprietà della sezione trasversale.

   Opzione	Descrizione
   Nome Sezione	Nome della sezione trasversale visualizzato nella la finestra di dialogo Modifica catalogo profili.
   Nome profilo	Nome del profilo visualizzato nella la finestra di dialogo Modifica catalogo profili.
   Salva in	La posizione del catalogo profili. Selezionare una delle seguenti opzioni: Percorso modello: cartella del modello corrente. Percorso globale: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil Non salvare: il profilo non viene salvato. Ciò è utile per i test.
   Distanza Min tra punti	La distanza minima tra i punti di spigolo della sezione trasversale. Per creare disegni più semplici di sezioni trasversali complesse, aumentare questo valore.
   Punto centrale offset	L'origine del piatto definisce la posizione della linea di riferimento del profilo. Immettere un valore di offset per spostare la linea di riferimento, in relazione alla sezione trasversale.

5. Non modificare i valori di default nella scheda Attributi profilo.

   Gli attributi profilo definiscono le informazioni sul profilo visualizzate nella scheda Generale del catalogo profili. Si consiglia di non modificare i valori di default se non si è sicuri dei valori. Se i valori in questa scheda sono in conflitto con la forma effettiva, l'importazione potrebbe non funzionare correttamente.

6. Cliccare su OK.
7. Nel modello, selezionare i punti iniziali e finali della sezione trasversale da importare.

   Tekla Structures importa la sezione trasversale e posiziona la linea di riferimento del profilo all'origine del file DWG.

   Il profilo viene aggiunto automaticamente al catalogo profili. Il profilo potrebbe non essere visibile nel catalogo profili finché il modello non viene chiuso e riaperto. Tipo profilo è Definito dall'utente, fisso.

8. Se il profilo non è visualizzato nel catalogo profili o il profilo non viene convertito come previsto, modificare il file DWG e importarlo nuovamente.

   Potrebbe essere necessario ripetere questa procedura più volte prima che il profilo venga convertito come previsto.

   Possibili problemi:

   • Troppi archi: ricalcare gli archi utilizzando lo strumento linea, quindi eliminare gli archi per ridurre il numero di sfaccettature.
   • Raggi troppo piccoli: le curve molto piccole potrebbero non essere convertite correttamente. Sostituire le curve piccole con segmenti di linea dritta.
   • Linee sopra le linee: Rimuovere le linee aggiuntive.
   • Distanze o intersezioni sovrapposte: Utilizzare gli strumenti di taglio ed estensione per chiudere le forme.

È possibile modificare le sezioni trasversali definite utilizzando un poligono, un piatto o un file DWG.

1. Nel menu File cliccare su Cataloghi > Definisci profili > Modifica Poligono della Sezione.
2. Nella finestra di dialogo Modifica sezione selezionare la sezione trasversale che si desidera modificare.
   Suggerimento:

   Per eliminare una sezione trasversale, selezionarla, quindi cliccare su Elimina.

3. Modificare le proprietà dei punti della sezione trasversale.

   • Numero fa riferimento a ciascun punto selezionato al momento della creazione della sezione trasversale, in ordine numerico. Il primo punto scelto è 1.

   • Smusso fa riferimento alla forma dello smusso.

   • x: e y: si applicano al tipo di smusso. Ad esempio, se si desidera che lo smusso sia uguale su entrambi i lati dell'angolo, immettere solo un valore per x:.

     Per uno smusso irregolare, immettere i valori per x: e y:.

4. Cliccare su Aggiorna.
5. Fare clic su OK per chiudere la finestra di dialogo Modifica sezione.
6. Fare clic su OK nella finestra di dialogo Conferma salvataggio per salvare le modifiche.
