通过选取横截面的形状来定义没有内部轮廓的横截面。

1. 在文件菜单上，单击目录 > 定义截面 > 使用多边形定义横截面。
2. 选取横截面的角点以定义形状。

   从右下角开始，然后逆时针方向选取各个点。

3. 选取起始点，然后单击鼠标中键以闭合该形状。
4. 选取横截面的中心点。



5. 在 用户配置文件横截面 对话框中，输入横截面的名称。
6. 单击 确定 关闭 用户配置文件横截面 对话框。
7. 单击保存确认对话框中的确认以保存更改。
8. 在向型材目录添加新截面时可以使用此横截面。

   截面类型为用户定义的，固定的。

通过选取横截面的形状来定义有内部轮廓的横截面。

1. 在文件菜单上，单击目录 > 定义截面 > 使用多边形定义横截面。
2. 选取横截面的角部点以定义形状，然后选取起始点以闭合形状。
3. 对于每个内部轮廓，选取横截面内部轮廓的角部点，然后选取起始点以闭合形状。
4. 完成选取所有内部轮廓后，单击鼠标中键。
5. 选取横截面的中心点。

6. 在 用户配置文件横截面 对话框中，输入横截面的名称。
7. 单击 确定 关闭 用户配置文件横截面 对话框。
8. 单击保存确认对话框中的确认以保存更改。
9. 在向型材目录添加新截面时可以使用此横截面。

   截面类型为用户定义的，固定的。

如果模型中有压型板，则可以使用压型板定义横截面。

1. 创建包含所有切角的压型板。
2. 在文件菜单上，单击目录 > 定义截面 > 使用板定义横截面。
3. 在型钢截面 (10) 对话框的参数选项卡上，在横截面名和截面名域中输入名称。

   其它属性是可选的。

4. 单击确认。
5. 选择压型板。

   Tekla Structures 将用压型板的形状创建横截面。

6. 使用参数‎选项卡可以定义型钢截面 (10) 组件中的截面属性。

   表 1. 属性：型钢截面 (10)

   选项	描述
   横截面名	修改型材目录对话框中显示的横截面名称。 如果将此框保留为空，则不创建截面。
   截面名	梁属性和修改型材目录对话框中显示的截面名称。 如果将此框保留为空，则不创建截面。
   保存到	型材目录的位置。 选择下列选项之一： 模型目录：当前模型文件夹。 广义目录： ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil 不要保存：不保存截面。这对测试非常有用。
   点之间的最小间距	横截面角点之间的最小距离。 要创建复杂横截面的较为简单的图纸，请增大此值。
   中心点偏移	板的原点定义截面参考线的位置。 输入偏移值可相对于横截面移动参考线。
   坐标系	选择下列选项之一： 使用局部的 使用全局 xy 面
   镜像	选择下列选项之一： 不镜像 关于 x 向镜像 关于 y 向镜像 关于 x 及 y 向镜像

7. 在向型材目录添加新截面时可以使用此横截面。

   截面类型为用户定义的，固定的。

在将横截面从 .dwg 文件输入到截面目录之前，请准备好 DWG 文件，以便可以正确地将其输入到 Tekla Structures 中。

1. 确保仅显示要转换为截面的截面形状的线。

   不得显示附加对象，例如文本、尺寸、XREF 对象或引出线。

   • 为了防止显示附加对象，建议您删除这些附加对象。
   • 您也可以关闭包含附加对象的层。但是，当您在输入过程之前将截面放大时，大多数对象将不再以与原始 DWG 文件中相同的方式对齐。
2. 删除阴影和不必要的线。

   Tekla Structures 将输入在 DWG 文件中找到的所有线。

   截面由轮廓定义：外侧形状是整体截面，任何内部形状将成为截面中的孔。要正确输入截面，不能有任何不表示孔的内部线。

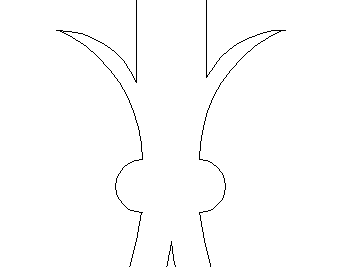

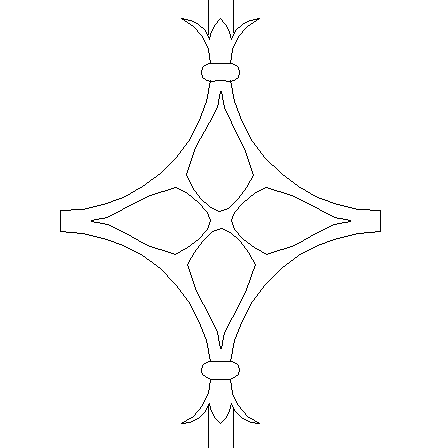

   此示例显示了一个装饰性扶手。系统将正确创建四个内部形状：



   但是，它们上面和下面为形状添加更多细部的线将无法使用。必须删除这些附加线：


3. 确保截面仅包括构成截面形状的基本对象。

   截面可以包括线、弧和圆。其他形状（例如样条线、折线和区域）无法正确地输入到 Tekla Structures 中。如果截面包括这些形状，则必须分解这些形状。

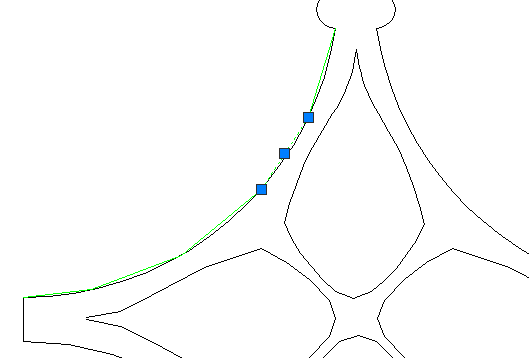

   输入弧时，Tekla Structures 会将弧转换为分段曲线。如果曲线上有太多面，则截面在输入时会被扭曲。要减少曲线上的面数，请删除复杂的弧，并改为绘制简单的线来表示曲线。



   使用线工具描绘弧，然后删除弧。

4. 确保轮廓仅由一个闭合折线构成。

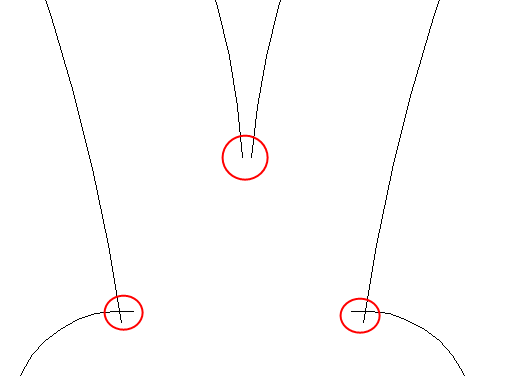

   每个轮廓必须完全闭合，没有间隙、重叠或其他不一致之处。使用剪切或延长工具来闭合形状。



   清理截面的一个剖面，并将其复制或镜像到类似或对称区域，这可能会更加高效，特别是在使用第三方 DWG 文件时。

   提示： 您可以在 AutoCAD 中使用区域功能来测试截面的完整性。如果所有线形成一个闭合形状，AutoCAD 会创建一个区域。如果形状不闭合，则不会创建区域。测试后，分解该区域。区域无法输入到 Tekla Structures 中。

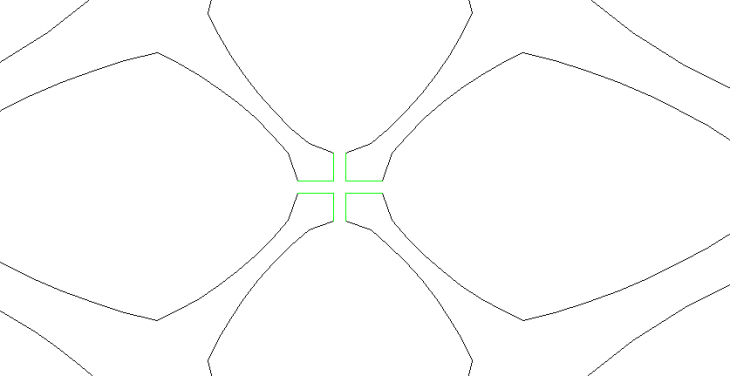

5. 如果截面具有 10 个以上区域，请使用小间隙将它们连接在一起，使多个轮廓形成一个更大的形状。

   将 DWG 文件转换到截面时，形状限制为 10 个闭合的轮廓或区域：整体截面形状加上九个开孔。


6. 将截面放大 25.4，以便在 Tekla Structures 模型中正确进行测量。

   Tekla Structures 使用公制单位，因此当您输入一个即将转换为截面的 DWG 文件时，必须考虑进行公制转换。

7. 将横截面的轮廓保存为 DWG 文件。

准备好要用作横截面的 .dwg 文件后，可以将横截面作为 DWG 截面输入到截面目录中。

1. 打开模型。
2. 在文件菜单上，单击目录 > 定义截面 > 使用 DWG 文件定义横截面。
3. 在 DWG 截面到数据库 (6) 对话框的参数选项卡上，浏览 DWG 文件。

   DWG 文件的文件名路径的最大长度为 255 个字符。

4. 定义横截面属性。

   选项	描述
   横截面名	修改型材目录对话框中显示的横截面名称。
   截面名	修改型材目录对话框中显示的截面名称。
   保存到	型材目录的位置。 选择下列选项之一： 模型目录：当前模型文件夹。 广义目录： ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil 不要保存：不保存截面。这对测试非常有用。
   点之间的最小间距	横截面角点之间的最小距离。 要创建复杂横截面的较为简单的图纸，请增大此值。
   中心点偏移	板的原点定义截面参考线的位置。 输入偏移值可相对于横截面移动参考线。

5. 请勿更改截面属性选项卡上的默认值。

   截面属性定义了在截面目录中的通用性选项卡上显示的截面相关信息。建议您不要更改默认值，除非您能确定这些值。如果此选项卡上的值与实际形状存在冲突，则输入可能无法正常进行。

6. 单击确认。
7. 在模型中，选取要输入的横截面的起点和终点。

   Tekla Structures 将输入横截面并将截面参考线放置在 DWG 文件的原点。

   该截面将自动添加到截面目录中。在您关闭模型并将其再次打开后，该截面可能才会显示在截面目录中。截面类型为用户定义的，固定的。

8. 如果截面未显示在截面目录中，或者截面没有按预期进行转换，请编辑 DWG 文件并再次输入该截面。

   您可能需要重复这个过程几次，截面才能按预期进行转换。

   可能出现的问题：

   • 弧太多：使用线工具描绘弧，然后删除弧以减少面数。
   • 半径太小：非常小的曲线可能无法正确转换。使用直线段替代小曲线。
   • 线上面的线：删除附加线。
   • 间隙或重叠交点：使用剪切或延长工具来闭合形状。

您可以修改使用多边形、板或 DWG 文件定义的横截面。

1. 在文件菜单上，单击目录 > 定义截面 > 编辑多边形横截面。
2. 在 修改横截面 对话框中，选择要修改的横截面。
   提示：

   如果您要删除某个横截面，请选择该横截面，然后单击删除。

3. 修改横截面点属性。

   • 编号表示创建横截面时按数字顺序选取各点。选取的第一个点为 1。

   • 切角表示切角形状。

   • x: 和 y: 应用于切角类型。例如，如果您希望角钢两侧的切角相等，仅输入 x: 值即可。

     对于不等的切角，请输入 x: 和 y:。

4. 单击更新。
5. 单击 确定 关闭 修改横截面 对话框。
6. 单击保存确认对话框中的确认以保存更改。
