Definieren Sie einen Querschnitt ohne Innenkonturen, indem Sie die Form des Querschnitts wählen.

1. Klicken Sie im Menü Datei auf Kataloge > Profile definieren > Querschnitt mit Polygon definieren.
2. Picken Sie die Eckpunkte des Querschnitts, um die Form zu definieren.

   Beginnen Sie in der unteren rechten Ecke, und picken Sie die Punkte gegen den Uhrzeigersinn.

3. Nach dem Picken des Startpunkt klicken Sie mit der mittleren Maustaste, um die Form zu schließen.
4. Picken Sie den Mittelpunkt des Querschnitts.



5. Geben Sie im Dialogfeld Benutzerdefinierter Profilquerschnitt einen Namen für den Querschnitt an.
6. Klicken Sie auf OK, um das Dialogfeld Querschnitt User-Profil zu schließen.
7. Klicken Sie im Dialogfeld Speicherbestätigung auf OK , um die Änderungen zu speichern.
8. Mit Hilfe von diesem Querschnitt können Sie dem Profilkatalog ein neues Profil hinzufügen.

   Als Profiltyp ist Benutzerdefiniert, fest eingestellt.

Definieren Sie einen Querschnitt mit Innenkonturen, indem Sie die Form des Querschnitts wählen.

1. Klicken Sie im Menü Datei auf Kataloge > Profile definieren > Querschnitt mit Polygon definieren.
2. Zum Definieren der Form picken Sie die Eckpunkte des Querschnitts und dann den Startpunkt, um die Form zu schließen.
3. Picken Sie die Eckpunkte der Innenkontur des Querschnitts und dann den Startpunkt, um die Form zu schließen.
4. Nach dem Picken aller Innenkonturen klicken Sie mit der mittleren Maustaste.
5. Picken Sie den Mittelpunkt des Querschnitts.

6. Geben Sie im Dialogfeld Benutzerdefinierter Profilquerschnitt einen Namen für den Querschnitt an.
7. Klicken Sie auf OK, um das Dialogfeld Querschnitt User-Profil zu schließen.
8. Klicken Sie im Dialogfeld Speicherbestätigung auf OK , um die Änderungen zu speichern.
9. Mit Hilfe von diesem Querschnitt können Sie dem Profilkatalog ein neues Profil hinzufügen.

   Als Profiltyp ist Benutzerdefiniert, fest eingestellt.

Wenn sich ein Konturblech im Modell befindet können Sie mit dessen Hilfe den Querschnitt definieren.

1. Erstellen Sie ein Konturblech, das alle Fasen enthält.
2. Klicken Sie im Menü Datei auf Kataloge > Profile definieren > Querschnitt mit Blech definieren.
3. Geben Sie auf der Registerkarte Parameter im Dialogfeld Profil Querschnitt von Blech (10) jeweils einen Namen in den Feldern Querschnittname und Profilname ein.

   Alle übrigen Eigenschaften sind optional.

4. Klicken Sie auf OK.
5. Wählen Sie das Konturblech aus.

   Tekla Structures erstellt den Querschnitt mit der Form des Konturblechs.

6. Definieren Sie auf der Registerkarte Parameter die Profileigenschaften in der Komponente Profil Querschnitt von Blech (10).

   Tabelle 1. Eigenschaften: Profil Querschnitt von Blech (10)

   Option	Beschreibung
   Querschnittsname	Name des Querschnitts, der im Dialogfeld Profilkatalog ändern angezeigt wird. Wenn Sie dieses Feld leer lassen, wird kein Profil erstellt.
   Profilname	Name des Profils, der in den Träger-Eigenschaften und im Dialogfeld Profilkatalog ändern angezeigt wird. Wenn Sie dieses Feld leer lassen, wird kein Profil erstellt.
   Sichern	Der Speicherort des Profilkatalogs. Wählen Sie eine der folgenden Optionen aus: Modellverzeichnis: Der aktuelle Modellordner. System-Verzeichnis: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil Nicht speichern: Das Profil wird nicht gespeichert. Dies ist beim Testen sinnvoll.
   Min Abstand zwischen Punkten	Die Minimalentfernung zwischen den Eckpunkten des Querschnitts. Erhöhen Sie diesen Wert, um einfachere Zeichnungen von komplizierten Querschnitten zu erstellen.
   Mittelpunkt Versatz	Der Ursprung des Blechs definiert die Position der Profilreferenzlinie. Geben Sie einen Versatzwert ein, um die Referenzlinie relativ zum Querschnitt zu verschieben.
   Koordinatensystem	Wählen Sie eine der folgenden Optionen aus: Lokal Global
   Spiegeln	Wählen Sie eine der folgenden Optionen aus: Nicht spiegeln In X-Richtung In Y-Richtung In X- und Y-Richtung

7. Mit Hilfe von diesem Querschnitt können Sie dem Profilkatalog ein neues Profil hinzufügen.

   Als Profiltyp ist Benutzerdefiniert, fest eingestellt.

Bevor Sie einen Querschnitt aus einer .dwg-Datei in den Profilkatalog importieren, bereiten Sie die DWG-Datei für einen korrekten Import in Tekla Structures vor.

1. Vergewissern Sie sich, dass nur die Linien der zu konvertierenden Profilform sichtbar sind.

   Zusätzliche Objekte wie Texte, Bemaßungen, XREF-Objekte oder Führungslinien müssen ausgeblendet sein.

   • Damit keine zusätzlichen Objekte eingeblendet werden, empfiehlt es sich, zusätzliche Objekte zu löschen.
   • Sie können auch die Layer deaktivieren, die die zusätzlichen Objekte enthalten. Wenn Sie allerdings vor dem Import das Profil vergrößern, sind die meisten Objekte anschließend nicht mehr wie in der ursprünglichen DWG-Datei ausgerichtet.
2. Entfernen Sie Schraffuren und überflüssige Linien.

   Tekla Structures importiert alle in der DWG-Datei vorhandenen Linien.

   Profile sind durch Umrisse definiert: Die äußere Form definiert das Gesamtprofil, während alle innen liegenden Formen durch Löcher im Profil dargestellt werden. Für den korrekten Import des Profils darf es keine innen liegenden Linien aufweisen, sofern diese nicht ein Loch darstellen.

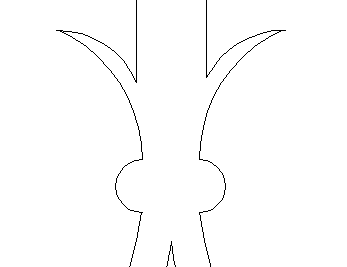

   Dieses Beispiel zeigt einen dekorativen Handlauf. Die vier innen liegenden Formen werden korrekt erstellt:



   Die darüber und darunter gezeichnet Linien für die Detaillierung der Form funktionieren hingegen nicht. Folgende zusätzliche Linien sind zu entfernen:


3. Vergewissern Sie sich, dass im Profil nur die grundlegenden Objekte der Profilform vorhanden sind.

   Bei Profilen können Linien, Bögen und Kreise einbezogen werden. Andere Formen wie Splines, Polylinien und Bereiche werden von Tekla Structures nicht richtig importiert. Gegebenenfalls im Profil vorkommende Formen müssen aufgelöst werden.

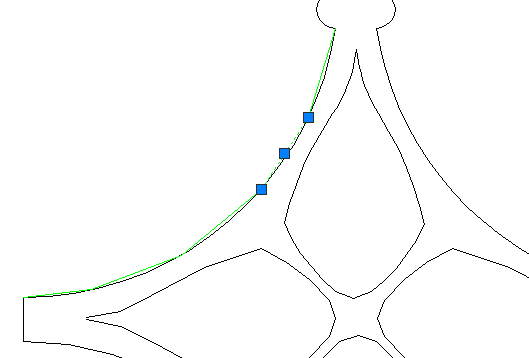

   Wenn Bögen importiert werden, konvertiert Tekla Structures die Bögen in segmentierte Kurven. Weist die Kurve zu viele Facetten auf, wird das Profil gegebenenfalls beim Import verzerrt. Um die Anzahl der Facetten entlang der Kurve zu reduzieren, entfernen Sie komplexe Bögen und zeichnen stattdessen die Kurve mit einfachen Linien nach.



   Zeichnen Sie den Bogen mit dem Linienwerkzeug nach, und löschen Sie dann den Bogen.

4. Vergewissern Sie sich, dass der Umriss aus lediglich einer geschlossenen Polylinie besteht.

   Jeder Umriss muss vollständig geschlossen sein, ohne Lücken, Überlappungen oder andere Inkonsistenzen. Verwenden Sie die Werkzeuge zum Schneiden und Verlängern, um die Formen zu schließen.



   Insbesondere bei DWG-Dateien von Dritten ist es möglicherweise effizienter, einen Abschnitt des Profils zu bereinigen und ihn dann in ähnliche oder symmetrisch angeordnete Flächen zu kopieren oder zu spiegeln.

   Tipp: Mit der AutoCAD-Funktion Bereich können Sie das Profil auf Integrität prüfen. Wenn alle Linien eine geschlossene Form bilden, erstellt AutoCAD einen Bereich. Bei nicht geschlossenen Formen werden keine Bereiche erstellt. Nach der Prüfung lösen Sie den Bereich auf. Bereiche können nicht nach Tekla Structures importiert werden.
5. Sollte ihr Profil mehr als 10 Bereiche enthalten, können Sie diese über kleine Lücken miteinander verbinden, damit mehrere Umrisse in einer größeren Form zusammengefasst werden.

   Beim Konvertieren einer DWG-Datei in ein Profil darf die Form nicht mehr als 10 geschlossene Umrisse oder Bereiche beinhalten: die Form des Gesamtprofils plus neun Öffnungen.


6. Vergrößern Sie das Profil um 25,4, damit es im Tekla Structures-Modell ordnungsgemäß gemessen wird.

   Tekla Structures funktioniert mit metrischen Einheiten. Beim Importieren einer DWG-Datei zum Konvertieren in ein Profil ist somit die metrische Konvertierung zu berücksichtigen.

7. Speichern Sie den Umriss des Querschnitts als DWG-Datei.

Nach der Vorbereitung der .dwg-Datei für den Einsatz als Querschnitt können Sie diesen als DWG-Profil in den Profilkatalog importieren.

1. Öffnen Sie ein Modell.
2. Klicken Sie im Menü Datei auf Kataloge > Profile definieren > Querschnitt mit DWG-Datei definieren.
3. Suchen Sie auf der Registerkarte Parameter des Dialogfelds DWG-Profil zur Bibliothek (6) nach der DWG-Datei.

   Der Dateinamenpfad für die DWG-Datei darf maximal 255 Zeichen lang sein.

4. Definieren Sie die Querschnittseigenschaften.

   Option	Beschreibung
   Querschnittsname	Name des Querschnitts, der im Dialogfeld Profilkatalog ändern angezeigt wird.
   Profilname	Name des Profils, der im Dialogfeld Profilkatalog ändern angezeigt wird.
   Sichern	Der Speicherort des Profilkatalogs. Wählen Sie eine der folgenden Optionen aus: Modellverzeichnis: Der aktuelle Modellordner. System-Verzeichnis: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil Nicht speichern: Das Profil wird nicht gespeichert. Dies ist beim Testen sinnvoll.
   Min Abstand zwischen Punkten	Die Minimalentfernung zwischen den Eckpunkten des Querschnitts. Erhöhen Sie diesen Wert, um einfachere Zeichnungen von komplizierten Querschnitten zu erstellen.
   Mittelpunkt Versatz	Der Ursprung des Blechs definiert die Position der Profilreferenzlinie. Geben Sie einen Versatzwert ein, um die Referenzlinie relativ zum Querschnitt zu verschieben.

5. Ändern Sie nicht die standardmäßig eingestellten Werte der Registerkarte Profilattribute.

   Über die Profilattribute definieren Sie die Angaben zum Profil, die im Profilkatalog auf der Registerkarte Allgemein angezeigt werden. Das Ändern der Standardwerte empfiehlt sich nur, wenn Sie sich der Werte sicher sind. Wenn die Werte auf dieser Registerkarte mit der tatsächlichen Form in Konflikt stehen, funktioniert der Import möglicherweise nicht ordnungsgemäß.

6. Klicken Sie auf OK.
7. Picken Sie im Modell die Start- und Endpunkte des zu importierenden Querschnitts.

   Tekla Structures importiert den Querschnitt und platziert die Profilreferenzlinie im Ursprung der DWG-Datei.

   Das Profil wird automatisch dem Profilkatalog hinzugefügt. Das Profil wird im Profilkatalog möglicherweise erst angezeigt, wenn das Modell geschlossen und erneut geöffnet wird. Als Profiltyp ist Benutzerdefiniert, fest eingestellt.

8. Wird das Profil nicht im Profilkatalog angezeigt oder nicht wie erwartet konvertiert, ist gegebenenfalls die DWG-Datei zu bearbeiten und das Profil erneut zu importieren.

   Möglicherweise müssen Sie diesen Vorgang mehrmals wiederholen, bevor das Profil wie erwartet konvertiert wird.

   Mögliche Probleme:

   • Zu viele Bögen: Zeichnen Sie die Bögen mithilfe des Linienwerkzeugs nach und löschen Sie die Bögen, um die Anzahl der Facetten zu reduzieren.
   • Zu kleine Radien: Sehr kleine Kurven werden möglicherweise nicht korrekt konvertiert. Ersetzen Sie kleine Kurven durch gerade Liniensegmente.
   • Einander überlappende Linien: entfernen Sie zusätzliche Linien.
   • Lücken oder überlappende Schnittpunkte: Verwenden Sie die Werkzeuge zum Schneiden und Verlängern, um die Formen zu schließen.

Sie können Querschnitte ändern, die mittels Polygon, Blech oder DWG-Datei definiert wurden.

1. Klicken Sie im Menü Datei auf Kataloge > Profile definieren > Polygonalen Querschnitt ändern.
2. Wählen Sie im Dialogfeld Querschnitt ändern den zu ändernden Querschnitt aus.
   Tipp:

   Zum Löschen eines Querschnitts wählen Sie den Querschnitt aus und klicken dann auf Löschen.

3. Ändern Sie die Punkteigenschaften des Querschnitts.

   • Zahl bezieht sich in numerischer Reihenfolge auf die Punkte, die zum Zeitpunkt der Erstellung des Querschnitts gepickt wurden. Der erste gepickte Punkt ist 1.

   • Fase bezieht sich auf die Eckschnittform.

   • x: und y: beziehen sich auf den Eckschnitttyp. Beispiel: Wenn Sie möchten, dass der Eckschnitt an beiden Seiten des Winkels gleich ist, geben Sie nur einen Wert für x: ein.

     Für einen unregelmäßigen Eckschnitt geben Sie Werte für x: und y: ein.

4. Klicken Sie auf Aktualisieren.
5. Klicken Sie auf OK, um das Dialogfeld Querschnitt ändern zu schließen.
6. Klicken Sie im Dialogfeld Speicherbestätigung auf OK , um die Änderungen zu speichern.
