断面の形状をピックして、穴カットを含まない断面を定義します。

1. [ファイル] メニューで、カタログ > プロファイルを定義 > ポリゴンで断面を定義するをクリックします。
2. 形状を定義する断面の角点をピックします。

   右下から始め、点を反時計回りにピックしていきます。

3. 開始点をピックした後、マウスの中ボタンをクリックして形状を閉じます。
4. 断面の中心点をピックします。



5. [ユーザー プロファイル断面] ダイアログで、断面の名前を入力します。
6. [OK] をクリックして [ユーザー プロファイル断面] ダイアログを閉じます。
7. [保存の確認] ダイアログで [OK] をクリックして、変更を保存します。

断面の形状をピックして、穴カットを含む断面を定義します。

1. [ファイル] メニューで、カタログ > プロファイルを定義 > ポリゴンで断面を定義するをクリックします。
2. 断面の角の点をピックして形状を定義し、始点をピックして形状を閉じます。
3. 各穴カットで、断面穴カットの角の点をピックし、始点をピックして形状を閉じます。
4. すべての穴カットをピックし終わったら、マウスの中ボタンをクリックします。
5. 断面の中心点をピックします。

6. [ユーザー プロファイル断面] ダイアログで、断面の名前を入力します。
7. [OK] をクリックして [ユーザー プロファイル断面] ダイアログを閉じます。
8. [保存の確認] ダイアログで [OK] をクリックして、変更を保存します。

モデルにポリゴン プレートがある場合、ポリゴン プレートを使用して断面を定義できます。

1. すべての角を含むポリゴン プレートを作成します。
2. [ファイル] メニューで、カタログ > プロファイルを定義 > ポリゴンプレートで断面を定義するをクリックします。
3. [プレートからプロファイル断面 (10)] ダイアログの [パラメーター] タブで、[断面名] フィールドと [プロファイル名] フィールドに名前を入力します。

   その他のプロパティは省略可能です。

4. [OK] をクリックします。
5. ポリゴン プレートを選択します。

断面を .dwg ファイルからプロファイル カタログにインポートする前に、DWG ファイルを Tekla Structures に正しくインポートできるよう準備します。

1. プロファイルに変換するプロファイル形状の線だけが表示されることを確認します。

   テキスト、寸法、XREF オブジェクト、引出し線などの追加オブジェクトが表示されてはなりません。

   • 追加オブジェクトが表示されないようにするには、追加オブジェクトを削除することをお勧めします。
   • 追加オブジェクトを含むレイヤーをオフにすることもできます。ただし、インポート処理の前にプロファイルを拡大すると、ほとんどのオブジェクトが元の DWG ファイルと同じように整列されなくなります。
2. ハッチング (塗りつぶし) 不要な線を削除します。

   Tekla Structures により、DWG ファイル内で見つかったすべての行がインポートされます。

   プロファイルは、輪郭により定義されます。外側の形状はプロファイル全体であり、内側の形状はプロファイル内の孔となります。プロファイルを正しくインポートするには、孔を表さない内部線が存在していてはなりません。

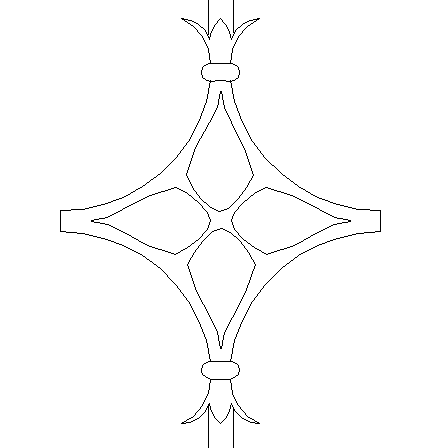

   この例は、装飾が付いた手摺を示しています。4 つの内部形状が正しく作成されます。



   ただし、形状に詳細を追加する上下の線は機能しません。以下の追加行は削除する必要があります。


3. プロファイルに、プロファイル形状を構成する基本的なオブジェクトのみ含まれていることを確認します。

   プロファイルには、線、円弧、円を含めることができます。スプライン、ポリライン、領域などの他の形状は、Tekla Structures に正しくインポートされません。プロファイルにこれらの形状が含まれている場合、形状を分解する必要があります。

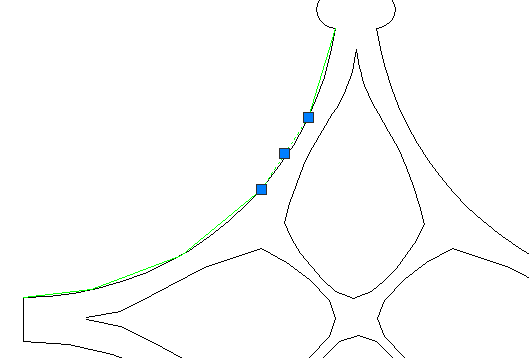

   円弧をインポートすると、Tekla Structures により、円弧がセグメント化された曲線に変換されます。曲線に沿ったファセットが多すぎる場合、インポート時、プロファイルが歪む可能性があります。曲線に沿ったファセットの数を減らすには、複雑な円弧を削除し、代わりに曲線を示す単純な線を描画します。



   線ツールを使用して円弧をトレースした後、円弧を削除します。

4. アウトラインが 1 つのみの閉じたポリラインで構成されていることを確認します。

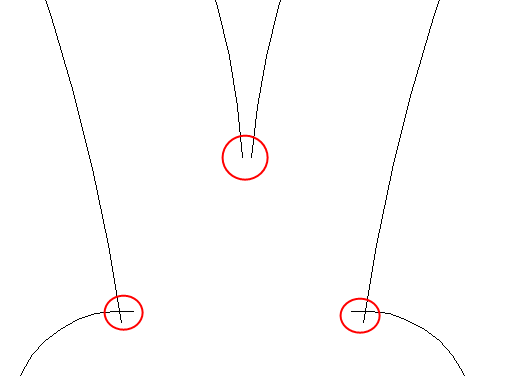

   各アウトラインは、ギャップ、オーバーラップ、またはその他の不整合がなく、完全に閉じている必要があります。トリムおよび延長ツールを使用して形状を閉じます。



   特にサードパーティの DWG ファイルでは、プロファイルの 1 つのセクションをクリーンアップし、同様の領域や対称の領域にコピーしたりミラーリングしたりする方が効率的な場合があります。

   ヒント: AutoCAD のリージョン機能を使用して、プロファイルの整合性をテストできます。すべての線が閉じた形状を形成する場合、AutoCAD はリージョンを作成します。形状が閉じられない場合、リージョンは作成されません。テスト後、リージョンを分解します。リージョンは、Tekla Structures にインポートすることができません。

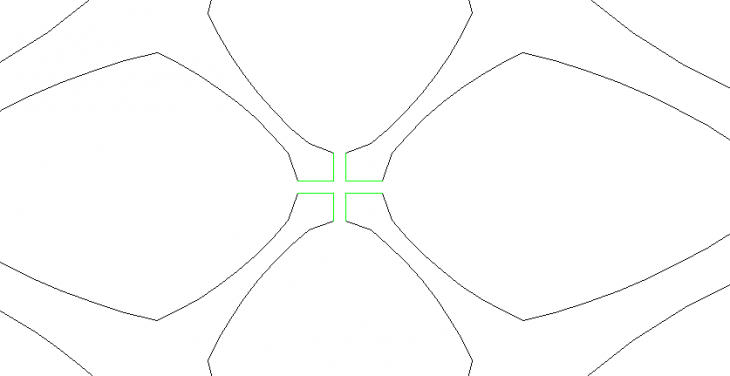

5. プロファイルに 10 を超えるリージョンがある場合は、小さな隙間を使用してそれらを結合し、複数の輪郭を 1 つの大きな形状にします。

   DWG ファイルをプロファイルを変換すると、形状は 10 個の閉じた輪郭またはリージョンに制限されます (プロファイル全体の形状と 9 個の開口部)。


6. プロファイルを 25.4 スケールアップして、Tekla Structures モデルで正しく測定されるようにします。

   Tekla Structures はメートル法で機能するため、プロファイルに変換する DWG ファイルをインポートするときは、メートル法変換を考慮にいれる必要があります。

7. 断面のアウトラインを DWG ファイルとして保存します。

断面として使用する .dwg ファイルを準備したら、断面を DWG プロファイルとしてプロファイル カタログにインポートできます。

1. モデルを開きます。
2. [ファイル] メニューで、カタログ > プロファイルを定義 > DWGファイルで断面を定義するをクリックします。
3. [DWG プロファイル インポート (6)] ダイアログの [パラメーター] タブで、DWG ファイルを参照します。

   DWGファイルのファイル名パスの最大長は255文字です。

4. 断面のプロパティを定義します。

   オプション	説明
   ユーザー定義断面名	プロファイルカタログの編集ダイアログに表示される断面の名前。
   プロファイル名	プロファイルカタログの編集 ダイアログに表示されるプロファイルの名前。
   保存先	プロファイル カタログの場所。 次のいずれかのオプションを選択します。 モデルフォルダ: 現在のモデル フォルダ。 グローバルフォルダ: ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil 保存しない: プロファイルを保存しません。これはテストに役立ちます。
   点間の最短距離	断面の角間の最小距離。 複雑な断面を単純化した図面を作成するには、値を大きくします。
   中心点オフセット	プロファイルの参照線の位置を定義する平面の原点。 断面に相対した、参照線を移動するオフセット値を入力します。

5. [プロファイル属性] タブのデフォルト値は変更しないでください。

   [プロファイル プロパティ] は、プロファイル カタログの [一般] タブに表示されるプロファイルに関する情報を定義します。値がはっきりわかるのでなければ、デフォルト値を変更しないことをお勧めします。このタブの値が実際の形状と競合する場合、インポートが正しく機能しない可能性があります。

6. [OK] をクリックします。
7. モデルで、インポートする断面の開始点と終了点をピックします。

   Tekla Structures によって断面がインポートされ、プロファイルの参照線が DWG ファイルの原点に配置されます。

   プロファイルがプロファイル カタログに自動的に追加されます。プロファイルは、モデルを閉じてから再度開くまで、プロファイル カタログに表示されないことがあります。[プロファイル タイプ] は、[ユーザー定義、固定] です。

8. プロファイルがプロファイル カタログに表示されない場合や、プロファイルが正常に変換されない場合、DWG ファイルを編集し、プロファイルを再度インポートします。

   プロファイルが期待どおりに変換されるまで、このプロセスを数回繰り返す必要がある場合があります。

   考えられる問題:

   • 円弧が多すぎる: 線ツールを使用して円弧をトレースし、円弧を削除してファセットの数を減らします。
   • 半径が小さすぎる場合、非常に小さい曲線は正しく変換されない可能性があります。小さい曲線を直線セグメントに置き換えます。
   • 線の上の線: 追加の線を削除します。
   • ギャップまたはオーバーラップする交点: トリムおよび延長ツールを使用して形状を閉じます。

ポリゴン、平面、または DWG ファイルを使用して定義した断面を変更できます。

1. [ファイル] メニューで、カタログ > プロファイルを定義 > ポリゴン断面の編集をクリックします。
2. 断面の変更 ダイアログで、変更する断面を選択します。
   ヒント:

   断面を削除する場合は、断面を選択した後、[削除] をクリックします。

3. 断面の点プロパティを変更します。

   • [数] は、断面の作成時にピックされた番号順の各点を示します。最初にピックされた点は 1 です。

   • [角タイプ] は、角形状を示します。

   • [x:] および [y:] は、角処理タイプに適用されます。たとえば、角の両側が等しい角タイプが必要な場合は、[x:] の値のみを入力します。

     不均等の角タイプの場合は、[x:] と [y:] の値を入力します。

4. [更新] をクリックします。
5. [OK] をクリックして、[断面の編集] ダイアログを閉じます。
6. [保存の確認] ダイアログで [OK] をクリックして、変更を保存します。
