Treppe Typ 1 (S82)
Treppe Typ 5 (S82) erstellt eine gerade Treppe, optional mit oberen und unteren Podesten. Die Treppe besteht aus Wangen, eventuell Podesten und den eigentlichen Stufen. Die Treppe wird zwischen zwei von Ihnen gepickten Positionen zum Definieren der oberen und unteren Position der geneigten Wangen erstellt. Dabei wird die Dicke des Fußbodenaufbaus berücksichtigt. Die untere Position definiert die Oberkante der niedrigsten Stufe und die obere Position die Oberkante der obersten Stufe.
Erzeugte Objekte
-
Wangen
-
Stufen
-
Auftritte (optional)
-
Schweißnähte
Verwendung
| Situation | Beschreibung |
|---|---|
|
|
Mit Wangen und Stufen erstellte Treppen |
Auswahlreihenfolge
-
Klicken Sie die erste Position an.
-
Klicken Sie die zweite Position an.
Die wird nach picken der zweiten Position automatisch erstellt.
Teilerkennung
| Beschreibung | |
|---|---|
|
1 |
Wange |
|
2 |
Stufe |
|
3 |
Oberes Treppenpodest |
|
4 |
Unteres Treppenpodest |
Registerkarte Abbildung

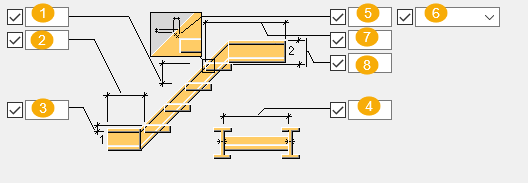

Definieren Sie auf der Registerkarte Abbildung die Treppenabmessungen.
Treppenabmessungen
| Beschreibung | Standard | |
|---|---|---|
|
1 |
Maximale Höhe der Stufen. |
230 mm Standardmäßig wird der Wert der Stufenhöhe folgendermaßen berechnet: (Z*220)/(Z+220) mm, wobei Z die Höhe der Treppe ist. |
|
2 |
Länge unteres Treppenpodest Definieren Sie die Länge zum Erstellen des Podests. |
Der Träger des unteren Podests wird nicht erstellt. |
|
3 |
Dicke Fußbodenaufbau unten. Vertikaler Abstand zwischen dem unteren gepickten Punkt und Oberkante Wange. |
30 mm |
|
4 |
Das ist der Abstand, in dem die Stufen zwischen den Wangen verlaufen. |
20 mm |
|
5 |
Dicke Fußbodenaufbau oben Vertikaler Abstand zwischen dem oberen gepickten Punkt und Oberkante Wange. |
30 mm |
|
6 |
Ausrichtung des vertikalen Abstands |
|
|
7 |
Breite der Treppe (horizontale Länge der Stufen) |
1000 mm |
|
8 |
Länge oberes Treppenpodest Definieren Sie die Länge zum Erstellen des Podests. |
Der Träger des oberen Podests wird nicht erstellt. |
Registerkarte Teile
Definieren Sie auf der Registerkarte Teile die Treppenwangeneigenschaften.
Teile
| Teil | Beschreibung | Standard |
|---|---|---|
|
Treppenwange |
Wählen Sie das Wangenprofil und die Träger der Podeste aus dem Profilkatalog aus. |
U200 |
|
Option |
Beschreibung |
Standard |
|---|---|---|
|
Pos. Nr. |
Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können. |
Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter festgelegt. |
|
Material |
Material. |
Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter festgelegt. |
|
Name |
Name, der in Zeichnungen und Listen angezeigt wird. |
Registerkarte Parameter
Auf der Registerkarte Parameter können Sie die Wangendrehung, Spiegelung, Position in der Ebene, das Stufenprofil und die Erstellung An- und Austritt bestimmen.
| Option | Beschreibung | Standard |
|---|---|---|
|
Wangendrehung |
Definieren Sie die Drehung der Wange um die eigene Achse auf der Arbeitsebene. |
Oben |
|
Spiegeln |
Wählen Sie aus, ob die Wange gespiegelt werden soll. |
|
|
In Ansicht |
Definieren Sie die Position der Treppe auf der Arbeitsebene. |
Rechts |
|
Versatz |
Definieren Sie den Trägerversatz für die ausgewählte Position auf der Ebene. |
0 |
|
Stufenprofil |
Wählen Sie das Stufenprofil aus. Die Stufentypen werden genauer in der Datei steps.dat definiert. In der Datei wird die Stufenform sowie die Position und Größe der Löcher in den Wangen definiert. Jede Zeile in der Datei beschreibt einen Stufentyp. Die tatsächliche Stufe wird als Konturblech erstellt. |
|
|
Obere Stufe |
Wählen Sie aus, ob die oberste Stufe (Austritt) erstellt werden soll. |
Ja, die oberste Stufe wird erstellt. |
|
Untere Stufe |
Wählen Sie aus, ob die unterste Stufe (Antritt) erstellt werden soll. |
Ja, unterste Stufe wird erstellt. |
|
Baugruppe erstellen |
Wählen Sie aus, ob Sie eine Baugruppe mit allen Teilen der Treppe oder der Wangen erstellt werden soll. Bei Alle werden die Stufen mit unsichtbaren Schweißnähten mit den Wangen verschweißt, und es kann eine Zusammenbauzeichnung der Treppe erstellt werden. |
Nein |
|
Lochspiel |
Definieren Sie die Schraubenlochtoleranz für Katalogstufen. |
Schweißnähte
Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:
