Scale (S82)

Scale (S82) crea scale diritte con pianerottoli superiori o inferiori opzionali. Le scale sono costituite da cosciali, possibili pianerottoli e gradini effettivi. Le scale vengono create tra due posizioni selezionate che definiscono le posizioni superiore e inferiore dei cosciali inclinati, tenendo in considerazione lo spessore del piano. La posizione inferiore definisce il livello superiore del gradino più basso e la posizione superiore il livello superiore del gradino più alto.

Oggetti creati

Cosciali
Gradini
Pianerottoli (opzionale)
Saldature

Utilizzare per


Situazione	Descrizione
	Scale create con cosciali e gradini

Ordine di selezione

Selezionare la prima posizione.
Selezionare la seconda posizione.

Le scale vengono create automaticamente quando si sceglie la seconda posizione.

Identificazione delle parti


	Descrizione
1	Cosciale
2	Gradino
3	Pianerottolo superiore
4	Pianerottolo inferiore

Scheda Immagine

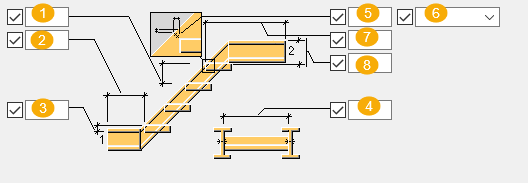

Utilizzare la scheda Immagine per definire le dimensioni delle scale.

Quote scala


	Descrizione	Default
1	Altezza massima tra i gradini.	`230 mm` Il valore di default per l'altezza gradino viene calcolato come segue: `(Z*220)/(Z+220) mm`, dove Z è l'altezza delle scale.
2	Lunghezza pianerottolo inferiore È necessario definire la lunghezza per creare il pianerottolo.	La trave del pianerottolo inferiore non viene creata.
3	Spessore piano inferiore. Distanza verticale tra il punto inferiore selezionato e il livello superiore del cosciale.	`30 mm`
4	La distanza in cui i gradini sono inseriti tra i cosciali.	`20 mm`
5	Spessore piano superiore Distanza verticale tra il punto superiore selezionato e il livello superiore del cosciale.	`30 mm`
6	Orientamento distanza verticale
7	Larghezza delle scale (lunghezza orizzontale dei gradini)	`1000 mm`
8	Lunghezza pianerottolo superiore È necessario definire la lunghezza per creare il pianerottolo.	La trave pianerottolo superiore non viene creata.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà del profilo cosciale.

Parti


Parte	Descrizione	Default
Profilo cosciale	Selezionare la profilo per i cosciali e le travi pianerottolo dal catalogo profili.	`U200`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per controllare la rotazione cosciale, la specchiatura, la posizione su piano, il profilo gradini e la creazione dei gradini superiori e inferiori.


Opzione	Descrizione	Default
Rotazione cosciale	Definisce la rotazione cosciale intorno al proprio asse sul piano di lavoro.	Superiore
Specchiatura	Sceglie se il cosciale è specchiato.
Posizione in piano	Definisce la posizione delle scale sul piano di lavoro.	Destra
Offset	Definisce l'offset della trave per la posizione sul piano selezionata.	`0`
Profilo Gradino	Specifica il profilo dei gradini. I tipi di gradini sono definiti in modo più preciso nel file steps.dat. Il file definisce la forma del gradino, nonché la posizione e le dimensioni dei fori nei cosciali. Ogni linea nel file descrive un tipo di gradino. Il gradino effettivo viene creato come piatto contorno.
Crea gradino superiore	Seleziona se viene creato il gradino superiore.	Sì, il gradino superiore viene creato.
Crea gradino inferiore	Seleziona se viene creato il gradino inferiore.	Sì, il gradino inferiore viene creato.
Crea assemblaggio	Seleziona se creare un assemblaggio che includa tutte le parti delle scale o dei cosciali. Con Tutto, i gradini sono saldati ai cosciali con saldature invisibili e può essere creato un disegno di assemblaggio delle scale.	No
Tolleranza bullone	Definisce la tolleranza foro bullone per i gradini del catalogo.

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
