Stairs (S82)

Stairs (S82)는 상부 및 하부 계단참(옵션)을 이용해 직선형 계단을 생성합니다. 이 계단은 스트링거, 계단참, 그리고 계단으로 구성됩니다. 계단은 바닥 두께를 고려하여 기울어진 스트링거의 상부 및 하부 위치를 정의하는 선택 위치 두 곳 사이에 생성됩니다. 하부 위치는 가장 낮은 계단의 최상위 레벨을 정의하고 상부 위치는 가장 높은 계단의 최상위 레벨을 정의합니다.

생성된 객체

스트링거
계단
계단참(옵션)
용접부

용도


문제	설명
	스트링거 및 계단으로 생성된 계단

선택 순서

첫 번째 위치를 선택합니다.
두 번째 위치를 선택합니다.

두 번째 위치를 선택하면 계단이 자동 생성됩니다.

부재 식별 키


	설명
1	스트링거
2	계단
3	상단 계단참
4	하단 계단참

그림 탭

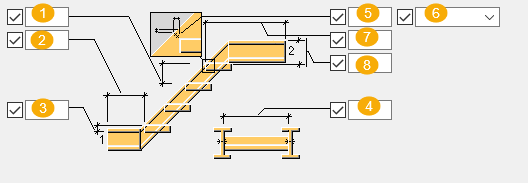

그림 탭을 사용하여 계단 치수를 정의합니다.

계단 치수


	설명	기본값
1	계단 사이의 최대 높이.	`230 mm` 계단 높이의 기본값은 다음과 같이 계산됩니다. `(Z*220)/(Z+220) mm`, Z는 계단의 높이입니다.
2	하단 계단참 길이 계단참을 생성하려면 길이를 정의해야 합니다.	하단 계단참 보가 생성되지 않습니다.
3	하단 바닥 두께. 하부 선택 점에서 스트링거 최상위 레벨까지 수직 거리.	`30 mm`
4	스트링거 사이에 계단이 삽입되는 거리.	`20 mm`
5	상단 바닥 두께 상부 선택 점에서 스트링거 최상위 레벨까지 수직 거리.	`30 mm`
6	수직 거리 방향
7	계단 너비(계단의 수평 길이)	`1000 mm`
8	상단 계단참 길이 계단참을 생성하려면 길이를 정의해야 합니다.	상단 계단참 보가 생성되지 않습니다.

부재 탭

부재 탭을 사용하여 스트링거 프로파일 속성을 정의합니다.

부재


부재	설명	기본값
스트링거 프로파일	프로파일 카탈로그에서 스트링거 및 계단참 보의 프로파일을 선택합니다.	`U200`


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 스트링거 회전, 대칭, 평면에서의 위치, 계단 프로파일과 상단 및 하단 계단 생성을 제어합니다.


옵션	설명	기본값
스트링거 회전	작업 평면의 축을 중심으로 스트링거 회전을 정의합니다.	상부
대칭	스트링거 대칭 여부를 선택합니다.
평면에서의 위치	작업 평면상 계단 위치를 정의합니다.	오른쪽
오프셋	평면에서 선택한 위치의 보 오프셋을 정의합니다.	`0`
계단 프로파일	계단 프로파일을 선택합니다. 계단 유형은 steps.dat 파일에서 보다 정확하게 정의됩니다. 이 파일은 계단 형태와 더불어 스트링거의 홀 배치 및 크기를 정의합니다. 파일에서 각 줄마다 계단 유형 1개를 설명합니다. 실제 계단은 플레이트로 생성됩니다.
맨 위쪽 계단 생성	맨 위쪽 계단 생성 여부를 선택합니다.	예, 맨 위쪽 계단을 생성합니다.
맨 아래쪽 계단 생성	맨 아래쪽 계단 생성 여부를 선택합니다.	예, 맨 아래쪽 계단을 생성 합니다.
어셈블리 생성	계단 또는 스트링거의 모든 부재를 포함하는 어셈블리를 생성할지 여부를 선택합니다. 모두를 선택하면 보이지 않는 용접부가 있는 스트링거에 계단을 용접하며 계단의 조립도면을 생성할 수 있습니다.	아니요
볼트 허용오차	계단 카탈로그의 볼트 홀 허용오차를 정의합니다.

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
