楼梯 (S82)
楼梯 (S82) 使用可选的上下平台创建直楼梯。楼梯包含纵梁，可能的平台和实际踏步。考虑到楼板厚度，将在定义倾斜纵梁的上下位置的两个选取位置之间创建楼梯。下位置定义最低踏步的顶部标高，上位置定义最高踏步的顶部标高。
已创建的组件
-
纵梁
-
踏步
-
平台（可选）
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
使用纵梁和踏步创建的楼梯 |
选择顺序
-
选取第一个位置。
-
选取第二个位置。
选取第二个位置时，会自动创建楼梯。
部件检索表
| 描述 | |
|---|---|
|
1 |
纵梁 |
|
2 |
踏步 |
|
3 |
顶部平台 |
|
4 |
底部平台 |
图片选项卡

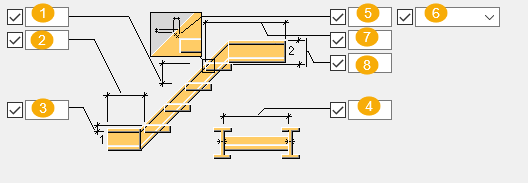

使用图片选项卡可定义楼梯尺寸。
楼梯尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
踏步之间的最大高度。 |
230 mm 踏步高度的默认值计算如下：(Z*220)/(Z+220) mm，其中 Z 是楼梯的高度。 |
|
2 |
底部平台长度 您需要定义长度才能创建平台。 |
不创建底部平台梁。 |
|
3 |
底部楼板厚度。 从下面的选取点到纵梁顶面的垂直距离。 |
30 mm |
|
4 |
踏步在纵梁之间插入的距离。 |
20 mm |
|
5 |
顶部楼板厚度 从上面的选取点到纵梁顶面的垂直距离。 |
30 mm |
|
6 |
垂直距离方向 |
|
|
7 |
楼梯宽度（踏步的水平长度） |
1000 mm |
|
8 |
顶部平台长度 您需要定义长度才能创建平台。 |
不创建顶部平台梁。 |
零件选项卡
使用零件选项卡可定义纵梁型材属性。
零件
| 零件 | 描述 | 默认值 |
|---|---|---|
|
纵梁型材 |
从型材目录中选择适用于纵梁和平台梁的型材。 |
U200 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可控制纵梁旋转、镜像、平面中的位置、踏步型材和顶部和底部踏步创建。
| 选项 | 描述 | 默认值 |
|---|---|---|
|
纵梁旋转 |
定义纵梁在工作平面上绕其轴的旋转。 |
顶部 |
|
镜像 |
选择是否镜像纵梁。 |
|
|
平面中位置 |
定义楼梯在工作平面上的位置。 |
右边 |
|
偏移 |
定义平面中选定位置的梁偏移量。 |
0 |
|
踏步截面 |
选择踏步型材。 踏步类型已在 steps.dat 文件中更精确地定义。文件定义了踏步的形式以及纵梁中孔的位置和大小。文件中的每一行都描述一种踏步类型。 实际踏步被创建为压型板。 |
|
|
创建顶踏步 |
选择是否创建顶踏步。 |
是，将创建顶踏步。 |
|
创建底踏步 |
选择是否创建底踏步。 |
是，将创建底踏步。 |
|
创建构件 |
选择是否创建包含楼梯或纵梁所有零件的构件。 使用全部，可将踏步通过不可见的焊接焊接到纵梁上，并且可创建楼梯的构件图。 |
否 |
|
螺栓容许误差 |
定义目录踏步的螺栓孔容许误差。 |
焊缝
请单击下面的链接了解更多信息：
