弯曲支柱(84)
弯曲支柱(84)用于创建连接纵梁和支柱的连接板和弯曲支柱零件。
已创建的组件
-
连接板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
连接板和弯曲支柱零件连接纵梁和支柱。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
连接板 |
|
2 |
弯曲零件 |
图片选项卡
图片选项卡用于控制节点的几何特性。

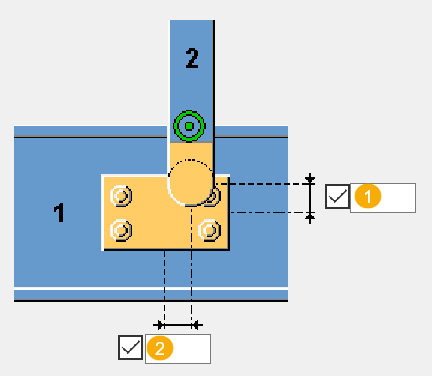

尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
连接板中心点与支柱连接端中心点之间的垂直距离。 |
0 |
|
2 |
连接板的偏心率 连接板中心点与支柱中心线之间的水平距离。 |
0 |

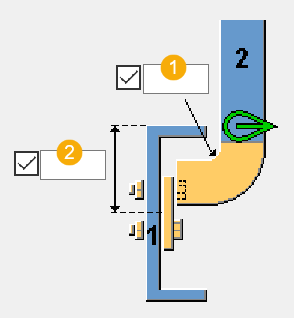

| 描述 | 默认值 | |
|---|---|---|
|
1 |
弯曲节点零件的半径 |
90 度 |
|
2 |
连接板的垂直位置 主零件上边缘与连接板中心线之间的距离。 |
76 mm |
零件选项卡
使用零件选项卡可以定义零件属性。
连接板
| 选项 | 描述 | 默认值 |
|---|---|---|
|
连接板 |
连接板的厚度和宽度。 |
10 mm |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义连接板方向和切角。
构造方法
选择构造方法并输入制造者名。
板类型
| 选项 | 描述 |
|---|---|
|
|
默认值 矩形 自动默认值可更改此选项。 |
|
|
矩形 |
|
|
Diamond |
|
|
三角形 |
|
|
圆形 |
|
|
螺栓矩形 板尺寸由您在螺栓选项卡中输入的值来确定。 |
|
|
螺栓循环 板尺寸由您在螺栓选项卡中输入的值来确定。 |
倾斜情况下的板方向
| 选项 | 描述 |
|---|---|
|
|
默认值 垂直于次零件 自动默认值可更改此选项。 |
|
|
垂直于次零件 |
|
|
导向主零件 |
板方向
| 选项 | 描述 |
|---|---|
|
|
默认值 水平 自动默认值可更改此选项。 |
|
|
垂直 |
|
|
水平 |
折角类型
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 定义水平和垂直折角尺寸。 |
|
|
圆切角 定义切角半径。 |

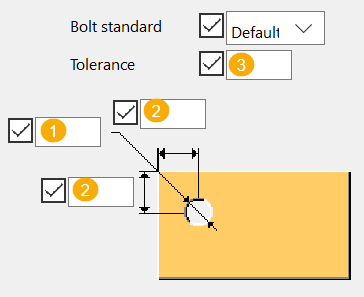

螺栓孔尺寸
| 描述 | |
|---|---|
|
1 |
孔的直径 |
|
2 |
孔边距 |
|
3 |
选择螺栓标准并定义孔隙。 |
切割方向
选择切割的方向。
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓属性。

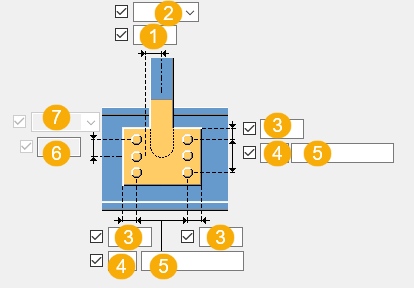

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
选择水平螺栓组位置的尺寸测量方式。
|
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
垂直螺栓组位置的尺寸。 |
|
7 |
选择垂直螺栓组位置的尺寸测量方式。
|
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
