楼梯 (S71)

楼梯 (S71)使用可选顶部和底部平台创建直楼梯。楼梯包含纵梁，可能的平台和实际踏步。

已创建的对象

纵梁
踏步
平台（可选）
括号
板（可选）
切割（可选）
螺栓
焊缝

用于


情形	描述
	带水平上下平台的楼梯。
	带支架的 U 形板截面踏步。将支架焊接到纵梁并栓接到踏步。
	将带纵梁的楼梯槽接到支撑梁。踏步是目录踏步。您也可以使用自己的自定义组件作为踏步。

准备工作

如果对纵梁开槽，请在创建楼梯前创建支撑梁。

选择顺序

选取一点指示第一级踏步的前缘点。
选取另一点以指示最后一级踏步的前缘点。
注意，点的选取顺序无任何影响。
单击鼠标中键可创建楼梯。
如果已在图形选项卡上选择了以下开槽选项，则选择支撑梁，然后单击鼠标中键。

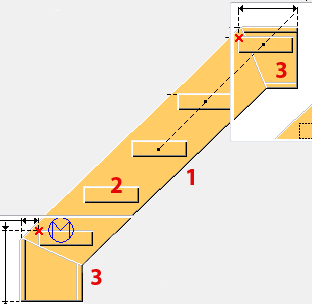

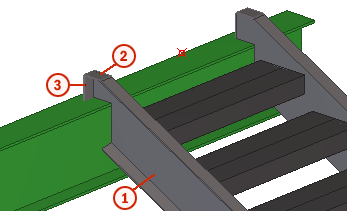

零件标识键标


	零件
1	纵梁
2	踏步
3	平台

“图形”选项卡

使用图形选项卡可控制平台类型以及纵梁的形状和纵梁相对于您创建楼梯时选取的点的位置。

顶部平台类型


选项	描述

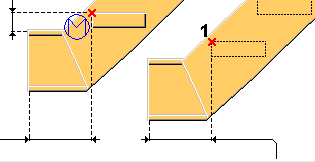

	默认值水平自动默认值可更改此选项。
	水平

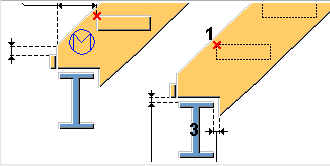

	开槽纵梁顶部位于支撑零件上。将垂直板和水平板焊接到纵梁末端。

底部平台类型


选项	描述

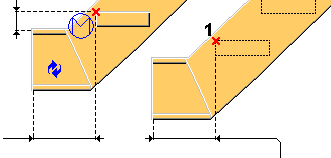

	默认值水平自动默认值可更改此选项。

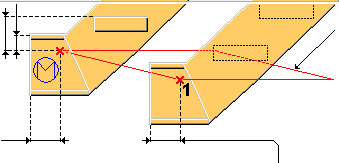

	垂直创建下方点位于最后一级踏步的顶面上的垂直平台。
	水平创建下方点位于最后一级踏步的顶面上的水平平台。

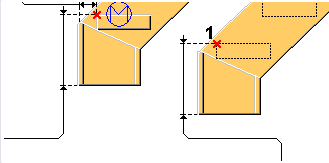

	垂直下方点创建下方点位于钢结构顶面或楼层标高的垂直平台。

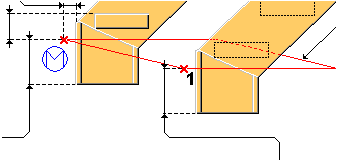

	水平下方点创建下方点位于钢结构顶面或楼层标高的水平平台。

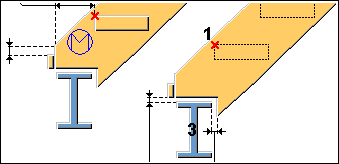

	开槽创建到纵梁底部的槽口。在纵梁末端焊接一个垂直板。

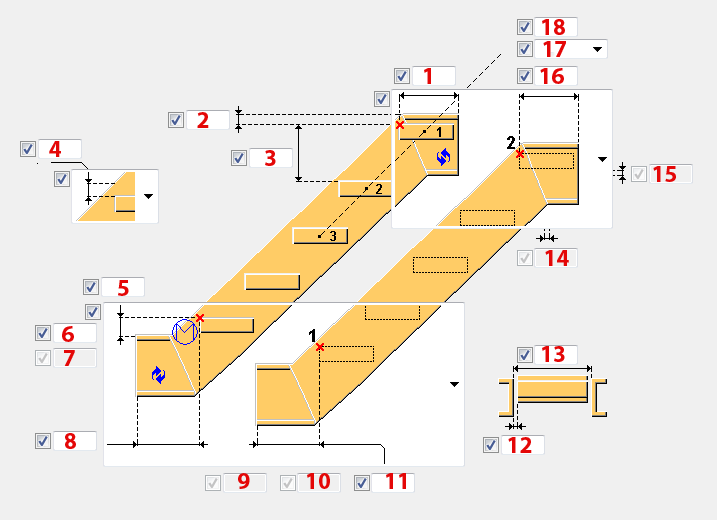

楼梯尺寸


	描述	默认值
1	定义上方点和左上平台末端之间的距离。如果将该值设置为 `0 mm`，则不创建左上平台。如果将顶部平台类型设置为开槽，请从纵梁边缘开始定义水平板的切割尺寸。	`0 mm`
2	定义从上方点到顶部平台的钢结构顶面的垂直距离。如果不创建上平台，则使用纵梁的钢结构顶面。如果将顶部平台类型设置为开槽，则定义从上方点到纵梁顶面水平切割的垂直距离。	`200 mm`
3	定义两个连续踏步之间允许的最大距离。踏步之间的间距使用踏步间距类型精确或相等以及踏步数来计算。例如，如果踏步高度为 `200 mm`，则精确设置将创建正好具有此高度的踏步（输入整数踏步数）。相等设置将从下而上创建需要的踏步数，计算的高度尽量接近 `200 mm`。	`(Z*220)/(Z+220) mm`，其中 Z 是 2 个选取点之间的垂直距离。
4	选择踏步前缘尺寸的方向：垂直水平垂直定义踏步的踏板前缘尺寸。此尺寸取决于您选择的方向。	垂直 `0 mm`
5	基于所选的底部平台类型定义此尺寸：水平或水平下方点底部平台。定义从下方点到底部平台的钢结构顶面的垂直距离。垂直或垂直下方点底部平台。定义从下方选取点到底部平台最远端面的水平距离。开槽的底部平台。定义从下方点到纵梁垂直切割的水平距离。默认情况下，在支撑零件边缘进行切割。	`150 mm`
6	定义从下方点到第一级踏步的垂直尺寸。当踏步间距类型设置为相等并且底部平台类型为垂直或水平下方点时，您可以定义该尺寸。	等于踏步之间的垂直间距
7	定义从纵梁边缘开始的垂直板的切割尺寸。当底部平台类型设置为开槽时，您可以定义该尺寸。	`0 mm`
8 11	基于所选的底部平台类型定义此尺寸：水平或水平下方点底部平台。定义下方点和底部平台之间的水平边距。垂直或垂直下方点底部平台。定义下方点和底部平台最低点之间的垂直边距。	`600 mm`
9	定义下支撑零件和纵梁切割之间的垂直间隙。将底部平台类型设置为开槽时，您可以定义该尺寸。	`0 mm`
10	定义下支撑零件和纵梁切割之间的水平间隙。当将底部平台类型设置为开槽时，您可以定义该尺寸。	`0 mm`
12	定义尺寸以便在两侧等距缩短踏步。	`0 mm`
13	定义踏步的宽度。	`1000 mm`
14	定义上支撑零件和纵梁切割之间的水平间隙。将顶部平台类型设置为开槽时，您可以定义该尺寸。	`0 mm`
15	定义上支撑零件和纵梁切割之间的垂直间隙。将顶部平台类型设置为开槽时，您可以定义该尺寸。	`0 mm`
16	基于所选的顶部平台类型定义此尺寸：水平顶部平台。定义上方点和纵梁末端之间的距离。开槽的顶部平台。定义上方点和纵梁垂直切割之间的水平距离。默认情况下，在支撑零件边缘进行切割。如果将该尺寸设置为 `0 mm`，则不会创建上平台。	`0 mm`
17	选择踏步间距类型：精确完全按定义的高度创建踏步。以整数输入踏步数。相等会按要求的踏步数从底部到顶部创建踏步，其计算得出的高度与定义的踏步高度尽可能接近。间距类型控制踏步之间垂直间距的计算方式。如果选择精确并将底部平台类型设置为水平或垂直下方点，则这些踏步的上方点与下方点隔开。在所有其他情况下，踏步下方点与上方点隔开。	相等
18	输入踏步数。此选项取决于踏步间距类型和踏步间距。如果将踏步间距类型设置为精确或相等，并且间距未定义，则楼梯 (S71) 会创建您已定义的踏步数。

垂直平台偏移

定义纵梁顶部和底部的左右水平平台的垂直偏移。

“楼梯设置”选项卡

可使用楼梯设置选项卡控制零件属性、顶部和底部踏步、楼梯在水平平面上的位置以及纵梁和踏步的旋转。

楼梯零件属性


	零件	描述	默认值
1	左侧纵梁	始终创建从截面目录中选择一个截面。	`BLU400*2` 默认名称为 `STRINGER`。
1	右纵梁	始终创建从截面目录中选择一个截面。	`BLU400*2` 默认名称为 `STRINGER`。
2	上侧H板	仅当纵梁顶部位于支撑梁上时才创建。	`6 mm` 默认名称为 `PLATE`。
3	上侧V板	仅当纵梁顶部位于支撑梁上时才创建。	`6 mm` 默认名称为 `PLATE`。
4	下侧V板	仅当纵梁底部位于支撑梁上时才创建。	`6 mm` 默认名称为 `PLATE`。
5	目录踏步	仅在踏步类型设置为目录踏步时才创建。在这种情况下，将忽略其他选项卡中定义的 U 形板踏步、支架和螺栓。	目录踏步列表中的第一种型材，它在系统文件夹的 steps.dat 文本文件中定义。该列表根据选择的环境而发生变化。默认名称为 `STEP`。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

楼梯设置


选项	描述
踏步类型	踏步:踏步由在踏步选项卡上定义的钢板创建。目录踏步:踏步由目录踏步选项中定义的型材创建。不会使用踏步和支架选项卡上的选项。
创建构件	选择楼梯组件的哪些零件组成构件。默认值为纵梁。否：不在组件中创建焊缝。是：在组件中创建所有焊缝。纵梁：不创建踏步和纵梁之间的焊缝 2 和 3。纵梁仍保留为单独的构件，每个踏步也会保留为单独的构件。支架焊接到纵梁上。
纵梁参考线	上面:位于楼梯内部顶面上的线用作参考线。踏板前缘:踏步的前缘线用作参考线。该参考线用于工厂图纸。
踏步旋转	踏步绕其轴旋转。默认值为顶面。
平面中位置	楼梯的位置。踏步的中间线用作参考线。默认值为右。
偏移	楼梯在平面上相对于平面中位置选项中设置的位置的偏移量。默认偏移量为 `0 mm`。
螺栓类型	为目录踏步选择螺栓类型。如果您选择车间选项，则螺栓显示在工厂螺栓列表的工厂构件图中。
螺栓容许误差	定义目录踏步的螺栓孔容许误差。
纵梁旋转	纵梁绕其轴旋转。默认值为顶部。
创建顶踏步	定义是否创建楼梯的第一级踏步（最高踏步）。默认情况下，会创建第一级踏步。
创建底踏步	定义是否创建楼梯的最后一级踏步（最低踏步）。默认情况下，会创建最后一级踏步。

“踏步”选项卡

使用踏步选项卡可控制 U 形板踏步的形状和尺寸。除了使用 U 形板外，您还可以使用目录型材或自定义零件或组件来创建踏步。

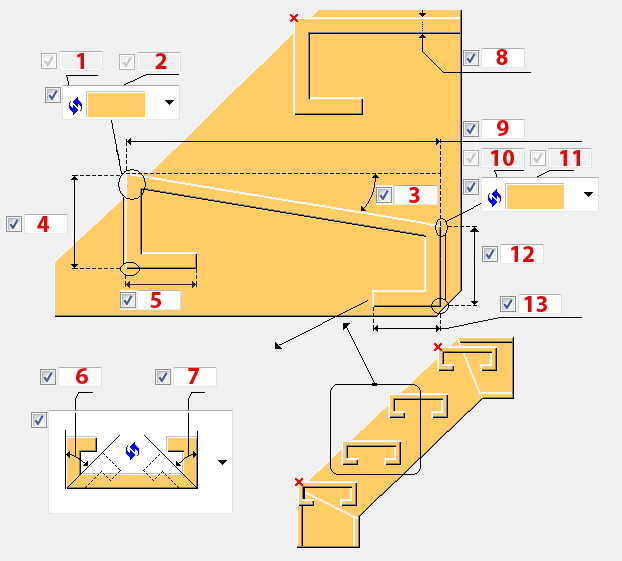

U 形板踏步尺寸


	描述	默认值
1, 2, 10, 11	定义踏步两侧的折角值。选择折角类型以设置踏步前后角的形状。	`15 mm`
3	定义踏步相对于水平线的角度。此角度可以为正值，也可以为负值。	`0` 度
4, 12	定义踏步高度。	`100 mm`
5, 13	定义 U 形板水平零件的长度。	`50 mm`
6, 7	定义踏步垂直部分相对于垂直线的角度。此角度可以为正值，也可以为负值。	`0` 度
8	定义 U 形板踏步材料的厚度。	`10 mm`
9	定义踏步的宽度。	`支架长度 * 1/0.7`

踏步类型


选项	描述
	默认值 U 形板肢向上自动默认值可更改此选项。
	U 形板肢向上
	U 形板肢向下
	自定义定义自定义截面选项。

自定义截面


选项	描述	默认值
踏步截面	从截面目录中选择一个截面。当踏步类型设置为自定义，并且尚未设置零件名称/节点号选项时，您可以选择踏步型材。	`PL100*80` 默认名称为 `STEP`。
零件名称/节点号	从应用程序和组件目录中选择一个自定义零件或节点。	您可以为中间踏步、最后一级踏步和第一级踏步选择不同的自定义零件或节点。
属性文件	选择属性文件。	`标准`
垂直位置	选择创建为自定义零件的踏步的垂直深度位置。如果使用的是自定义节点，则不使用此选项。	`中间`
水平位置	在创建为自定义零件的踏步的平面位置上选择水平位置。如果使用的是自定义节点，则不使用此选项。	`中间`


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

“支架”选项卡

使用支架选项卡可以设置支架以及支架与踏步和支架与纵梁之间的节点。支架支持踏步下面的角钢型材。

支架


零件	描述	默认值
L形截面	要创建 L 截面，请从截面目录中选择一个截面。	`BLL808010` 默认名称为 `L_Profile`。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
等级	零件等级编号。
抛光	描述如何处理零件表面。

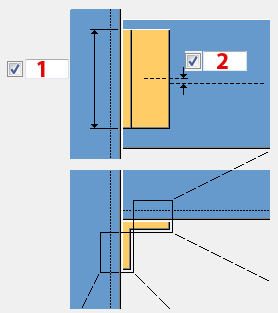

支架尺寸


	描述
1	定义支架的长度。默认长度根据支架到踏步螺栓或支架到纵梁螺栓的尺寸（以较大尺寸为准）进行计算。
2	定义支架偏移踏步中心线的尺寸。默认值为 `0 mm`。

支架到踏步节点

定义将支架连接到踏步的螺栓的属性。


	描述
1	定义基本螺栓基本属性：螺栓尺寸定义螺栓直径。可用尺寸在螺栓构件目录中定义。螺栓标准定义组件内要使用的螺栓标准。可用标准在螺栓构件目录中定义。容许误差定义螺栓和孔之间的间隙。垫板中的螺纹定义在使用带轴的螺栓时，螺纹是否可以位于栓接零件的内部。这在使用全螺纹螺栓时无影响。
2	选择是否创建支架。
3	定义螺栓组尺寸。
4	选择踏步和支架之间的节点类型：螺栓栓接为默认值。焊接没有连接板支架未创建支架角钢肢。仅限孔
5	选择螺栓方向。
6	定义槽孔属性：槽孔数量定义槽孔的数量。孔类型创建长孔孔或扩大或螺纹孔。当孔类型为长孔时，旋转槽会旋转槽口。开槽于定义在哪些零件上创建长孔。
7	定义螺栓的精确长度。如果在踏步选项卡上将踏步类型设置为“自定义”，则您可以定义螺栓的长度。
8	定义槽孔尺寸。

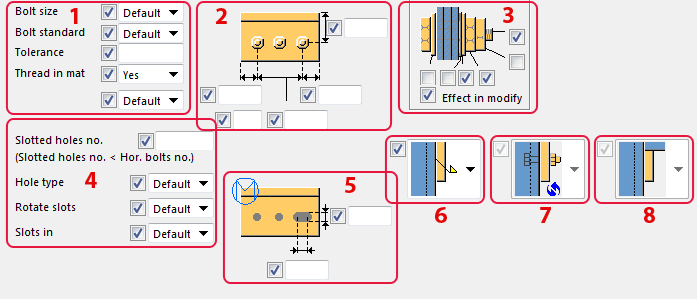

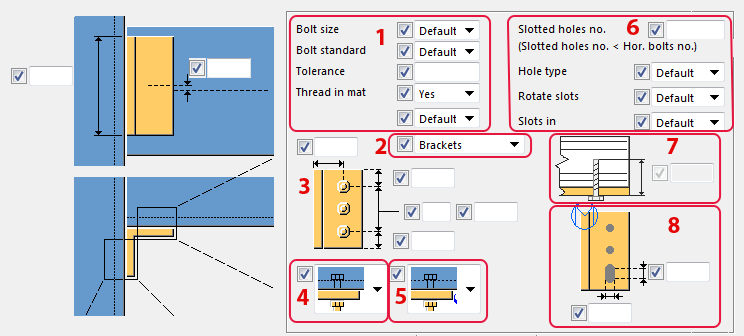

支架到纵梁节点

定义将支架连接到纵梁的螺栓的属性。


	描述
1	定义基本螺栓属性：螺栓尺寸定义螺栓直径。可用尺寸在螺栓构件目录中定义。螺栓标准定义组件内要使用的螺栓标准。可用标准在螺栓构件目录中定义。容许误差定义螺栓和孔之间的间隙。垫板中的螺纹定义在使用带轴的螺栓时，螺纹是否可以位于栓接零件的内部。这在使用全螺纹螺栓时无影响。
2	定义螺栓组尺寸。
3	定义螺栓构件。选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。如果您只想创建一个孔，请清除所有复选框。要修改现有组件中的螺栓构件，请选中修改效果复选框，然后单击修改(M)。
4	定义槽孔属性。槽孔数量定义槽孔的数量。孔类型创建长孔孔或扩大或螺纹孔。当孔类型为长孔时，旋转槽会旋转槽口。开槽于定义在哪些零件上创建长孔。
5	定义槽孔尺寸。
6	选择纵梁和支架之间的节点类型：螺栓栓接为默认值。焊接没有连接
7	选择螺栓方向。
8	设置板支架的支架位置：在踏步下面 “在踏步下面”为默认值。在踏步和纵梁之间当您将踏步和支架之间的节点类型设置为板支架选项时，您可以使用此选项。

焊缝

请单击下面的链接了解更多信息：

创建焊缝

选项	描述
	默认值水平自动默认值可更改此选项。
	垂直创建下方点位于最后一级踏步的顶面上的垂直平台。
	水平创建下方点位于最后一级踏步的顶面上的水平平台。
	垂直下方点创建下方点位于钢结构顶面或楼层标高的垂直平台。
	水平下方点创建下方点位于钢结构顶面或楼层标高的水平平台。
	开槽创建到纵梁底部的槽口。在纵梁末端焊接一个垂直板。

	描述
1	定义基本螺栓属性：螺栓尺寸定义螺栓直径。可用尺寸在螺栓构件目录中定义。螺栓标准定义组件内要使用的螺栓标准。可用标准在螺栓构件目录中定义。容许误差定义螺栓和孔之间的间隙。垫板中的螺纹定义在使用带轴的螺栓时，螺纹是否可以位于栓接零件的内部。这在使用全螺纹螺栓时无影响。
2	定义螺栓组尺寸。
3	定义螺栓构件。选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。如果您只想创建一个孔，请清除所有复选框。要修改现有组件中的螺栓构件，请选中修改效果复选框，然后单击修改(M)。
4	定义槽孔属性。槽孔数量定义槽孔的数量。孔类型创建长孔孔或扩大或螺纹孔。当孔类型为长孔时，旋转槽会旋转槽口。开槽于定义在哪些零件上创建长孔。
5	定义槽孔尺寸。
6	选择纵梁和支架之间的节点类型：螺栓栓接为默认值。焊接没有连接
7	选择螺栓方向。
8	设置板支架的支架位置：在踏步下面 “在踏步下面”为默认值。在踏步和纵梁之间当您将踏步和支架之间的节点类型设置为板支架选项时，您可以使用此选项。
