支柱边侧板 (83)
支柱侧板 (83) 使用连接板将支柱连接到纵梁的侧面。
已创建的组件
-
节点板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
支柱连接到纵梁的侧面。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
节点板 |
图片选项卡

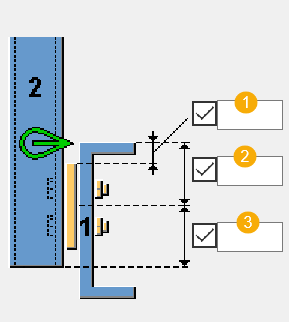

使用图片选项卡可控制节点尺寸。
尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
连接板与主零件上边缘的距离 正值会使板变小。 |
|
|
2 |
垂直位置 将最高螺栓位置定义为支柱顶部边缘到最高螺栓的距离。 |
76 mm |
|
3 |
接合距离 将支柱切割水平定义为从最高螺栓到支柱底部的距离。 |
在底面切割 |
板偏移
| 描述 | |
|---|---|
|
1 |
连接板的水平偏移 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
连接板 |
连接板的厚度和宽度。 |
对于矩形板：厚度为 10 mm，宽度为 120 mm。 |
参数选项卡
使用参数选项卡可定义连接板方向和切角。
板类型
| 选项 | 描述 |
|---|---|
|
|
默认值 矩形 自动默认值可更改此选项。 |
|
|
矩形 |
|
|
Diamond |
|
|
三角形 |
|
|
圆形 |
|
|
螺栓矩形 板尺寸由您在螺栓选项卡中输入的值来确定。 |
|
|
螺栓循环 板尺寸由您在螺栓选项卡中输入的值来确定。 |
倾斜情况下的板方向
| 选项 | 描述 |
|---|---|
|
|
默认值 垂直于次零件 自动默认值可更改此选项。 |
|
|
垂直于次零件 |
|
|
导向主零件 |
板方向
| 选项 | 描述 |
|---|---|
|
|
默认值 水平 自动默认值可更改此选项。 |
|
|
垂直 |
|
|
水平 |
折角类型
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 定义水平和垂直折角尺寸。 |
|
|
圆切角 定义切角半径。 |
“螺栓”选项卡

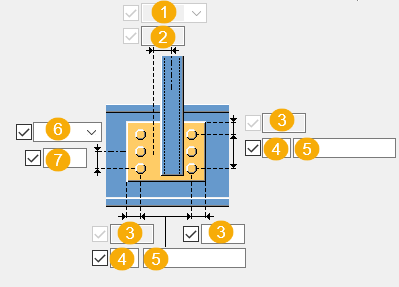

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
选择水平螺栓组位置的尺寸测量方式。
|
|
2 |
水平螺栓组位置的尺寸。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
7 |
垂直螺栓组位置的尺寸。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
切割长度
定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
