Connection plate (1026)
Piatto di connessione (1026) crea un piatto di connessione in una posizione selezionata su una parte selezionata.
Oggetti creati
-
Piatto di connessione
-
Bulloni
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
La connessione crea un piatto di connessione in una posizione selezionata. La forma del piatto può essere romboidale, triangolare, rettangolare o circolare. |
Ordine di selezione
-
Selezionare la parte.
-
Selezionare un punto per indicare la posizione del piatto di connessione.
Il piatto di connessione viene creato automaticamente quando si seleziona il punto.
Identificazione delle parti

| Descrizione | |
|---|---|
|
1 |
Piatto di connessione |
Scheda Immagine
Utilizzare la scheda Immagine per definire la posizione della connessione.

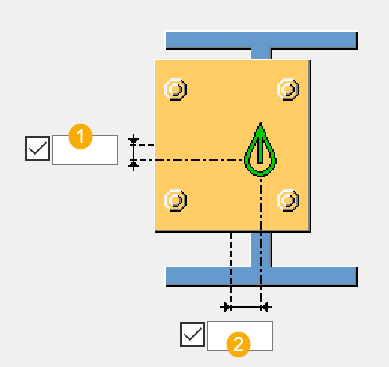

Posizione del piatto

| Descrizione | |
|---|---|
|
1 |
Posizione verticale del piatto di connessione |
|
2 |
Posizione orizzontale del piatto di connessione |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
| Opzione | Descrizione | Default |
|---|---|---|
|
Piatto |
Spessore e larghezza del piatto di connessione |
Spessore = 10 mm Larghezza = 120 mm per piatti di forma rettangolare e romboidale |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire la forma del piatto di connessione, la forma dello smusso e le quote dello smusso.
Forma del piatto di connessione
| Opzione | Descrizione |
|---|---|
|
|
Default Rettangolare AutoDefaults consente di modificare questa opzione. |
|
|
Rettangolare |
|
|
Diamond |
|
|
Triangolare |
|
|
Circolare |
|
|
Rettangolare tramite bulloni Le dimensioni del piatto di connessione sono determinate dai valori definiti nella scheda Bulloni. |
|
|
Circolare tramite bulloni Le dimensioni del piatto di connessione sono determinate dai valori definiti nella scheda Bulloni. |
Sagoma smusso
| Opzione | Descrizione |
|---|---|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso convesso |

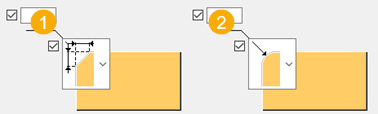

Dimensioni smusso

| Descrizione | Default | |
|---|---|---|
|
1 |
Definire la quota orizzontale e verticale dello smusso linea. |
20 mm |
|
2 |
Definire il raggio dello smusso convesso. |
20 mm |
Scheda Bulloni
Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

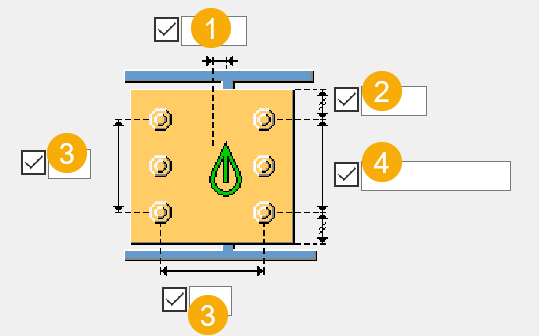

Dimensioni del gruppo bulloni

| Descrizione | |
|---|---|
|
1 |
Dimensione della posizione orizzontale del gruppo bulloni. |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Scheda Generale
