Corrimano 1 (74)

L'opzione Corrimano 1 (74) collega una colonna a una trave utilizzando un coprigiunto o un piatto d'estremità.

Oggetti creati

Coprigiunto
Piatto d'estremità
Bulloni
Saldature
Tagli

Utilizzare per


Situazione	Descrizione
	Connessione tra trave e colonna.

Ordine di selezione

Selezionare la parte principale (trave).
Selezionare la parte secondaria (colonna).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Parte
1	Coprigiunto
2	Piatto d'estremità

Scheda Immagine

Utilizzare la scheda Immagine per controllare le dimensioni del piatto.

Quote del piatto


	Descrizione
1	Quota orizzontale del coprigiunto.
2	Distanza tra il bordo superiore del coprigiunto e la flangia della trave.
3	Quota verticale del coprigiunto.
4	Distanza dal bordo dei bulloni.

Scheda Parti

Utilizzare la scheda Parti per controllare le proprietà del piatto d'estremità.

Piatto


Opzione	Descrizione
Coprigiunto	Spessore del coprigiunto.
Piatto d'estremità	Spessore del piatto d'estremità.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Bulloni

Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni.

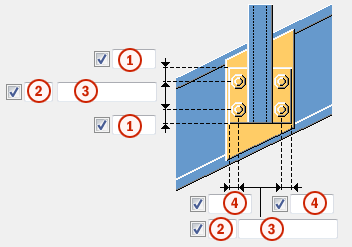

Quote del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione della posizione orizzontale del gruppo bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
