Steigleiter (S35)

Steigleiter (S35) erstellt eine vertikale Steigleiter mit einer Option für einen Sicherheitskäfig.

Erzeugte Objekte

Wangen
Ringprofile
Sprossen
Vertikale Stäbe

Verwendung


Situation	Beschreibung
	Steigleiter mit Rückenschutz und vertikaler Stufe.

Auswahlreihenfolge

Picken Sie einen Punkt, um den obersten Punkt der Steigleiter anzugeben.
Picken Sie einen Punkt, um die Höhe der Steigleiter anzugeben.

Die Steigleiter wird automatisch erstellt, sobald Sie den zweiten Punkt picken.

Teilidentifikationsschlüssel


	Beschreibung
1	Wange
2	Sprosse
3	Rückenschutz

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung Geometrie und Abmessungen der Steigleiter.

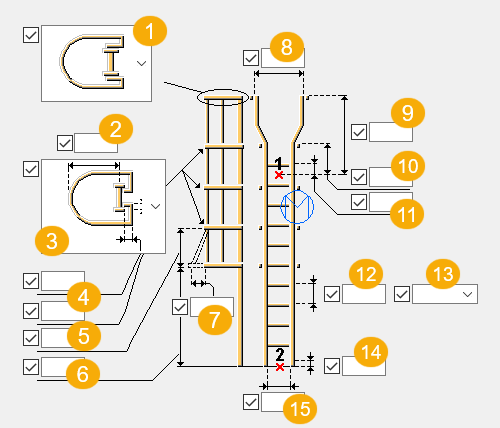

Steigleiterabmessungen


	Beschreibung	Standard
1	Zugangsrichtung der Steigleiter. Die Optionen sind: Links, rechts oder normal (Standard).
2	Ringprofilversatz von der Mittellinie der Wange.	`760` mm
3	Form des Rückenschutzes und dessen Verbindung mit der Leiter. Die Optionen sind: U-Typ 1 (Standard), U-Typ 2 und O-Typ.
4	Verbindungsoptionen des Rückenschutzes Die erste Option wird nur für U-Typ 1 verwendet. Beide Optionen werden für U-Typ 2 verwendet.	Erste Option: `75` Zweite Option: `40`
5	Maximaler Abstand von Ringprofilen. Die Ringprofile sind in gleichmäßigen Abständen unter dem Wangenanschluss angebracht. Nur ein Ringprofil wird am Wangenanschluss platziert.	`900` mm
6	Position (z-Koordinate) der Unterkante des untersten Ringprofils. Wenn der Wert größer ist als die Abmessung zwischen den Decken, wird nur das oberste Ringprofil ohne Stäbe platziert. Wenn der Wert größer ist als die Abmessung zwischen den Decken plus Wangenprojektion, wird kein Ringprofil platziert.	`2500` mm
7	Zusatzdurchmesser des untersten Ringprofils.
8	Innendurchmesser der Ringprofile. Wangenanschluss vom Ringprofildurchmesser ausgenommen.	`750` mm
9	Wangenprojektion Höhe von Oberseite Stahl bis Oberkante angeschlossene Wange.	`1100`
10	Stoßlattenhöhe über Oberseite aus Stahl, an der die Leiterwange angeschlossen ist.	`200`
11	Dicke von Oberseite Decke bis Oberseite Stahl. Die oberste Sprosse schließt eben mit der Oberseite der Deckendicke ab.	`0`
12	Maximaler Sprossenabstand. Die Sprossen sind gleichmäßig zwischen der oberen und unteren Decke verteilt.	`300` mm
13	Abstand zwischen den Sprossen. Wählen Sie entweder gleichmäßige oder genaue Abstände aus.	Gleicher Abstand
14	Dicke von der unteren Decke bis Oberseite des untersten Stahls. Der Abstand bis zur untersten Sprosse wird von der Oberseite des untersten Stahls plus der unteren Decke gemessen.	`0`
15	Leiterbreite.	`450` mm

Registerkarte Teile

Auf der Registerkarte Teile legen Sie die Eigenschaften für die Teile fest.

Teile


Option	Beschreibung	Standard
Wangen	Wählen Sie das Wangenprofil aus dem Profilkatalog aus.	Standardmäßig ist Flachstahl `1065 (“PLT1065”)` ausgewählt.
Sprossen	Wählen Sie ein Sprossenprofil aus dem Profilkatalog aus.	Standardmäßig ist Rundprofil `20 (“D20”)` ausgewählt.
Oberste Bügel	Wählen Sie das oberste Ringprofil aus dem Profilkatalog aus.	Standardmäßig ist Flachstahl `1050 (“PLT1050”)` ausgewählt.
Mittlere Ringprofile	Wählen Sie das mittlere Ringprofil aus dem Profilkatalog aus.	Standardmäßig ist Flachstahl `1050 (“PLT1050”)` ausgewählt.
Unterste Bügel	Wählen Sie das unterste Ringprofil aus dem Profilkatalog aus.	Standardmäßig ist Flachstahl `1050 (“PLT1050”)` ausgewählt.
Vertikale Stäbe	Wählen Sie das Profil der vertikalen Stäbe aus dem Profilkatalog aus.	Standardmäßig ist Flachstahl `1050 (“PLT1050”)` ausgewählt.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Definieren Sie auf der Registerkarte Parameter die Eigenschaften und die Position der Steigleiter.

Steigleiterposition


Option	Beschreibung	Standard
Vertikale Position	Vertikale Position der Steigleiter.	Mitte
Vertikaler Versatz	Vertikaler Versatz der Steigleiter.	`0.0`
Horizontale Position	Horizontale Position der Steigleiter	Mitte
Horizontaler Versatz	Horizontaler Versatz der Steigleiter.	`0.0`
Klasse	Klasse der Steigleiter	`1`
Baugruppe erstellen	Wählen Sie aus, ob eine Baugruppe erstellt werden soll.	Baugruppe wird erstellt.

Steigleiterdrehung

Definieren Sie, wie die Leiter gedreht werden soll. Standardmäßig ist Vorn ausgewählt.

Wangendrehung

Definieren Sie, wie die Wangen gedreht werden sollen. Standardmäßig ist Oben ausgewählt.

Sprossendrehung


Option	Beschreibung
	Sprossen sind um 45 Grad gedreht. Dies ist die standardmäßig vorgegebene Option.
	Sprossen sind nicht gedreht.

Rückenschutzerstellung


Option	Beschreibung
	Rückenschutz wird erstellt. Dies ist die standardmäßig vorgegebene Option.
	Rückenschutz wird nicht erstellt.

Ringprofilwinkel



1	Definieren Sie den Ringprofilwinkel.

Abstandswinkel des vertikalen Stabs


	Beschreibung	Standard
1	Definieren Sie den Winkel zwischen den vertikalen Stäben im runden Querschnitt des Ringprofils.	`30` Grad

Teilschnitt der Sprossenwange

Wählen Sie aus, ob die Wangen ausgeschnitten werden, um Konflikte zu vermeiden.


Option	Beschreibung
	Wangen werden nicht ausgeschnitten. Dies ist die standardmäßig vorgegebene Option.
	Wangen werden ausgeschnitten. Definieren Sie den Abstandswert für den Ausschnitt.
	Wangen werden ausgeschnitten. Sprossen sind an die Wangen geschraubt. Definieren Sie den Abstandswert für den Ausschnitt.
	Definieren Sie die Tiefe des Wangenausschnitts.

Sprossenversatz


	Beschreibung
1	Definieren Sie den horizontalen Versatz der Sprossen ab Mittellinie der Wange.
