Ladder (S35)

Ladder (S35)는 수직 사다리를 생성하고 안전 케이지에 대한 옵션을 제공합니다.

생성된 객체

스트링거
대근
가로대
수직 철근

용도


문제	설명
	안전 케이지 및 수직 계단으로 구분된 사다리.

선택 순서

사다리의 상단 점을 나타내는 점을 선택합니다.
사다리의 입면을 나타내는 점을 선택합니다.

두 번째 점을 선택하면 사다리가 자동 생성됩니다.

부재 식별 키


	설명
1	스트링거
2	렁
3	케이지

그림 탭

그림 탭을 사용하여 사다리 지오메트리 및 치수를 정의합니다.

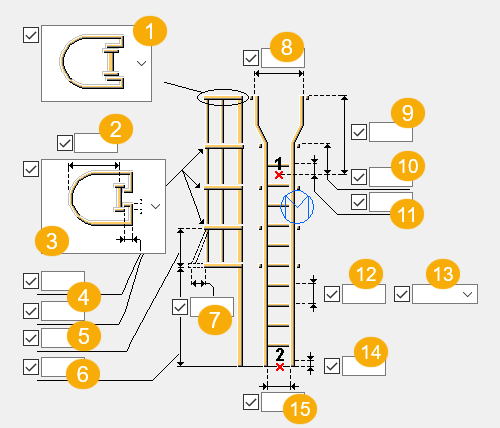

사다리 치수


	설명	기본값
1	사다리에 액세스하는 방향입니다. 옵션은 다음과 같습니다. 왼쪽, 오른쪽 또는 일반(기본값).
2	스트링거 중심선에서 대근 원 오프셋.	`760`mm
3	케이지의 형상과 사다리에 연결하는 방법. 옵션은 다음과 같습니다. U 유형 1(기본값), U 유형 2 및 O 유형입니다.
4	케이지 접합 옵션 첫 번째 옵션은 U유형 1에만 사용됩니다. 두 옵션 모두 U유형 2에 사용됩니다.	첫 번째 옵션: `75` 두 번째 옵션: `40`
5	대근의 최대 간격. 대근은 스트링거 플레어 아래에 균등하게 간격을 둡니다. 플레어 스트링거에는 하나의 대근만 배치됩니다.	`900`mm
6	가장 낮은 대근 하단 가장자리의 위치(z 좌표). 값이 바닥 대 바닥 치수보다 큰 경우, 맨 위 대근만 막대 없이 배치됩니다. 값이 바닥 대 바닥 치수와 스트링거 투영보다 크면, 대근이 배치되지 않습니다.	`2500`mm
7	가장 낮은 대근 추가 직경 치수.
8	대근의 내경. 스트링거 플레어는 대근의 직경에서 가져옵니다.	`750`mm
9	스트링거 투영 강철의 위쪽 상단에서 플레어 스트링거 상단 가장자리까지 높이.	`1100`
10	사다리 스트링거 플레어가 있는 강철의 상단 위 키커 높이.	`200`
11	강철의 상단 위의 최상층의 두께. 상단 가로대는 바닥 두께의 상단 레벨에 배치된다.	`0`
12	가로대의 최대 간격. 가로대는 상단과 하단 바닥 사이에 균등하게 간격으로 배치됩니다.	`300`mm
13	가로대 사이의 거리. 같은 거리 또는 정확한 거리를 선택합니다.	같음
14	강철의 하부 상단 위의 하단 바닥의 두께. 하단 가로대 간격은 강철의 아래쪽 상단과 바닥 바닥에서 가져온 것입니다.	`0`
15	사다리의 너비.	`450`mm

부재 탭

부재 탭을 사용하여 부재 속성을 정의합니다.

부재


옵션	설명	기본값
스트링거	프로파일 카탈로그에서 스트링거 프로파일을 선택합니다.	기본값은 플랫`1065 (“PLT1065”)`입니다.
가로대	프로파일 카탈로그에서 가로대 프로파일을 선택합니다.	기본값은 철근 `20 (“D20”)`입니다.
상단 대근	프로파일 카탈로그에서 상단 대근을 선택합니다.	기본값은 플랫`1050 (“PLT1050”)`입니다.
중간 대근	프로파일 카탈로그에서 중간 대근을 선택합니다.	기본값은 플랫`1050 (“PLT1050”)`입니다.
하단 대근	프로파일 카탈로그에서 하단 대근을 선택합니다.	기본값은 플랫 `1050 (“PLT1050”)`입니다.
수직 철근	프로파일 카탈로그에서 수직 철근 프로파일을 선택합니다.	기본값은 플랫`1050 (“PLT1050”)`입니다.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 사다리 속성 및 위치를 정의합니다.

사다리 위치


옵션	설명	기본값
수직 위치	사다리의 수직 위치	중간
수직 오프셋	사다리의 수직 옵셋	`0.0`
수평 위치	사다리의 수평 위치	중간
수평 오프셋	사다리의 수평 옵셋	`0.0`
클래스	사다리의 클래스	`1`
어셈블리 생성	어셈블리를 생성할지 여부를 선택합니다.	어셈블리가 생성됩니다.

사다리 회전

사다리 회전 방법을 정의합니다. 기본값은 정면입니다.

스트링거 회전

스트링거의 회전 방법을 정의합니다. 기본값은 상단입니다.

가로대 회전


옵션	설명
	가로대는 45도 회전됩니다. 이것이 기본 옵션입니다.
	가로대는 회전되지 않습니다.

케이지 생성


옵션	설명
	케이지가 생성됩니다. 이것이 기본 옵션입니다.
	케이지가 생성되지 않습니다.

대근 각도



1	대근 각도를 정의합니다.

수직 철근 간격 각도


	설명	기본값
1	대근의 둥근 단면에서 수직 막대 사이의 각도를 정의합니다.	`30`도

가로대 스트링거 부재 컷

충돌을 방지하려면, 스트링거를 잘라낼지 여부를 선택합니다.


옵션	설명
	스트링거가 절단되지 않습니다. 이것이 기본 옵션입니다.
	스트링거가 절단됩니다. 절단에 대한 클리어런스 값을 정의합니다.
	스트링거가 절단됩니다. 가로대는 스트링거에 볼트로 되어 있습니다. 절단에 대한 클리어런스 값을 정의합니다.
	스트링거로 들어가는 컷의 깊이를 정의합니다.

가로대 오프셋


	설명
1	스트링거 중심선에서 가로대의 수평 오프셋을 정의합니다.
