梯子 (S35)

[梯子 (S35)] は、安全ケージのためのオプションを備えた、梯子を通る垂直ステップを作成します。

作成されるオブジェクト

側桁
フープ
ステップ
垂直鉄筋

適用


状況	説明
	安全ケージおよび垂直ステップが付いている梯子。

選択順序

梯子の最上部の点を示す点をピックします。
梯子の高さを示す点をピックします。

第 2 点をピックすると梯子が自動的に作成されます。

部材の識別キー


	説明
1	側桁
2	ステップ
3	ケージ

[画像] タブ

[ピクチャー] タブを使用して、梯子の形状と寸法を定義します。

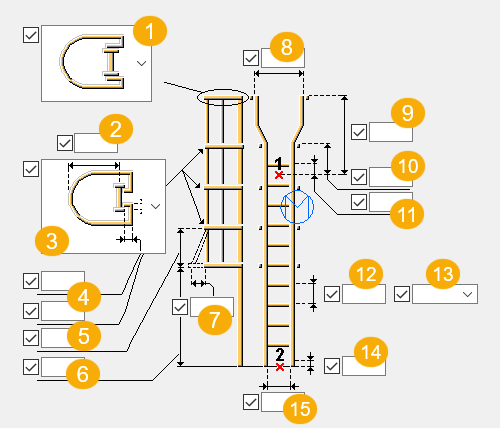

梯子の寸法


	説明	デフォルト
1	梯子へのアクセス方向。次のオプションがあります。左、右、または標準 (デフォルト) です。
2	フープ円は、側桁の中心線からオフセットされます。	`760` mm
3	ケージの形状と、ケージが梯子に接続する方法。次のオプションがあります。U 型タイプ 1 (デフォルト)、U 型タイプ 2、および O 型タイプ。
4	ケージ接続オプション最初のオプションは、U 型タイプ 1 にのみ使用されます。どちらのオプションも U 型タイプ 2 に使用されます。	最初のオプション: `75` 2 番目のオプション: `40`
5	フープの最大間隔。フープは、側桁フレアの下に均等に配置されます。フレア側桁には 1 つのフープだけが配置されます。	`900` mm
6	フープの下端の位置 (Z 座標)。値が床から床までの寸法より大きい場合、フープ上段だけが鉄筋なしで配置されます。値が床から床までの寸法に側桁投影を加えた値より大きい場合、フープは配置されません。	`2500` mm
7	フープの最小追加直径寸法。
8	フープの内径。側桁フレアは、フープの直径から取得されます。	`750` mm
9	側桁投影鋼材の上頂からフレア側桁の上端までの高さ。	`1100`
10	梯子側桁がフレアする鋼材の上頂の上のキッカーの高さ。	`200`
11	鋼材上部の最上階の厚さ。上部ステップは、床の厚さの上部のレベルに配置されます。	`0`
12	ステップの最大間隔。ステップは、最上階と最下階の間に均等に配置されます。	`300` mm
13	ステップの間隔。等しい距離または正確な距離を選択します。	均等距離
14	鋼材の下頂の上の下部床の厚さ。下部ステップ間隔は、鋼材の下頂に下部床を加えた値から取得されます。	`0`
15	梯子の幅。	`450` mm

[部材] タブ

部材プロパティを定義するには、[部材] タブを使用します。

部材


オプション	説明	デフォルト
側桁	プロファイルカタログから側桁プロファイルを選択します。	デフォルト値は、平坦 `1065 (“PLT1065”)` です。
ステップ	プロファイルカタログからステッププロファイルを選択します。	デフォルト値は、棒鋼 `20 (“D20”)` です。
フープ上段	プロファイルカタログからフープ上段プロファイルを選択します。	デフォルト値は、平坦 `1050 (“PLT1050”)` です。
フープ中段	プロファイルカタログからフープ中段プロファイルを選択します。	デフォルト値は、平坦 `1050 (“PLT1050”)` です。
フープ下段	プロファイルカタログからフープ下段プロファイルを選択します。	デフォルト値は、平坦 `1050 (“PLT1050”)` です。
ケージ鉛直材	プロファイルカタログから垂直鉄筋プロファイルを選択します。	デフォルト値は、平坦 `1050 (“PLT1050”)` です。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。

[パラメータ] タブ

梯子のプロパティと位置を定義するには、[パラメーター] タブを使用します。

梯子の位置


オプション	説明	デフォルト
垂直位置	梯子の垂直位置	中
垂直オフセット	梯子の垂直オフセット。	`0.0`
水平位置	梯子の水平位置	中
水平オフセット	梯子の水平オフセット	`0.0`
[クラス]	梯子のクラス	`1`
製品の作成	製品を作成するかどうかを選択します。	製品は作成されません。

梯子の回転

梯子の回転方法を定義します。デフォルト値は、正面です。

側桁回転

側桁を回転する方法を定義します。デフォルト値は上です。

ステップ回転


オプション	説明
	ステップは、45 度回転します。これはデフォルトのオプションです。
	ステップを回転しません。

ケージ作成


オプション	説明
	ケージが作成されます。これはデフォルトのオプションです。
	ケージは作成されません。

フープの角度



1	フープの角度を定義します。

垂直鉄筋の間隔角度


	説明	デフォルト
1	フープの丸い断面の垂直鉄筋間の角度を定義します。	`30` 度

側桁のステップ部材カット

干渉を避けるために、側桁をカットするかどうかを選択します。


オプション	説明
	側桁はカットされません。これはデフォルトのオプションです。
	側桁がカットされます。カットの許容精度値を定義します。
	側桁がカットされます。ステップは側桁にボルト付けされます。カットの許容精度値を定義します。
	側桁にカットするデプスを定義します。

ステップオフセット


	説明
1	側桁の中心線からステップの水平オフセットを定義します。
