階段ベース (1043)

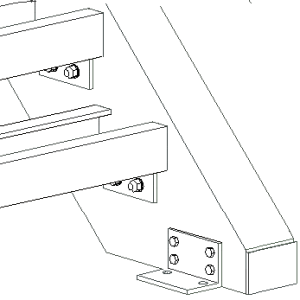

[階段ベース (1043)] では、桁のピックした点にボルト付けされたクリップ アングルおよびオプションで垂直プレート (ノーズ プレート) を作成します。クリップ アングルはボルト付けされ、垂直プレートは桁に溶接されます。
作成されるオブジェクト
-
クリップ アングル
-
垂直プレート (オプション)
-
ボルト
-
溶接
-
桁の端部を形成するカット
適用
|
状況 |
説明 |
|---|---|
|
|
クリップ アングルと垂直プレートを使用した階段ベース ディテール。 |
|
|
クリップ アングルと垂直プレートを使用した階段ベース ディテール。 |
|
|
クリップ アングルを使用した階段ベース ディテール。 |
制限事項
[階段ベース ディテール (1043)] は、[一般] タブで [上方向] が [+z] に設定されている場合にのみ機能します。[上部方向] が [自動] に設定されている場合は機能しません。
実際の作業を始める前に
側桁を作成します。
選択順序
-
側桁を選択します。
-
桁上の点をピックします。
ディテールは自動的に作成されます。
部材の識別キー
|
部材 |
|
|---|---|
|
1 |
クリップ アングル |
|
2 |
垂直プレート |
[画像] タブ
[ピクチャー] タブを使用して、クリップ アングルと垂直プレートの位置を制御します。
クリップ アングルの位置
|
説明 |
デフォルト |
|
|---|---|---|
|
1 |
プレートの位置。 ピックした点から垂直プレートの内面までの水平距離を定義します。 |
メートル: 31 mm フィート・インチ: 1 1/4 インチ |
|
2 |
クリップ アングルの垂直位置。 ピックした点からクリップ アングルの下面までの垂直距離を定義します。 |
メートル: 170 mm フィート・インチ: 6 11/16 インチ |
|
3 |
側桁切断の高さ。 |
メートル: 12 mm フィート・インチ: 1/2 インチ |
|
4 |
クリップ アングルの水平位置。 クリップ アングルの中心線から垂直プレートの内面までの水平距離を定義します。 |
メートル: 73 mm フィート・インチ: 2 7/8 インチ |
垂直プレートの作成
|
オプション |
説明 |
|---|---|
|
デフォルト 垂直プレートが作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
垂直プレートが作成されます。 |
|
|
垂直プレートは作成されません。 |
[部材] タブ
垂直プレートとクリップ アングルのプロパティを制御するには、[部材] タブを使用します。
垂直プレートとアングル クリート プロファイル
|
オプション |
説明 |
|---|---|
|
垂直プレート |
プレートの厚さ、幅、および高さ。 デフォルトの名前は、PLATE です。 |
|
アングル クリート プロファイル |
プロファイル カタログからクリップ アングルのプロファイル。 デフォルトの名前は、CLEAT です。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[パラメータ] タブ
[パラメーター] タブを使用して、垂直プレートとクリップ アングルの位置を制御します。
垂直プレートの位置
|
説明 |
|
|---|---|
|
1 |
垂直プレートの上部から桁の正面エッジまでの寸法。 |
|
2 |
垂直プレートのエッジから側桁のエッジまでの寸法。 |
クリップ アングル位置
クリップ アングルを側桁のどちら側に作成するかを選択します。
|
オプション |
説明 |
|---|---|
|
|
デフォルト クリップ アングルは、側桁の左側に作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
クリップ アングルは、側桁の右側に作成されます。 |
|
|
クリップ アングルは、側桁の左側に作成されます。 |
クリップ アングルの位置
クリップ アングルの脚の長さが不均等になっている場合は、位置を切り替えることができます。
|
オプション |
説明 |
|---|---|
|
|
デフォルト クリップ アングルの短脚は桁に接続されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
クリップ アングルの短脚は桁に接続されます。 |
|
|
クリップ アングルの長脚は桁に接続されます。 |
[P ボルト] タブ
[P ボルト] タブを使用して、クリップ アングルをベースに接続する方法を制御します。
ボルト グループの寸法
|
説明 |
|
|---|---|
|
1 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
2 |
ボルト本数。 |
|
3 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
クリップ アングルの取り付け
クリップ アングルをベースに関連付ける方法を選択します。
|
オプション |
説明 |
|---|---|
|
|
デフォルト 孔が作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
孔が作成されます。 |
|
|
ボルトと孔を作成します。 |
|
|
孔もボルトも作成しません。 |
名前を付けて作成
孔とカスタム コンポーネントを切り替えるには、このオプションを使用します。ボルトと孔の両方を作成することを選択した場合、または孔やボルトが作成されない場合は、このオプションを使用できないことに注意してください。
[アプリケーションとコンポーネント] カタログからカスタム コンポーネントを選択し、カスタム設定、上方向、回転、およびアンカーの長さを定義します。
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
カット長さ
Tekla Structures によってボルト部材の断面を検索する場所のデプスを定義します。ボルトに 1 つまたは 2 つのフランジを貫通させるかどうかを決定できます。
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[S ボルト] タブ
[S ボルト] タブを使用して、クリップ アングルを側桁に接続する方法を制御します。
ボルト グループの寸法
|
説明 |
|
|---|---|
|
1 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
2 |
ボルト本数。 |
|
3 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
クリップ アングルの取り付け
クリップ アングルを側桁に関連付ける方法を選択します。
|
オプション |
説明 |
|---|---|
|
|
デフォルト ボルトは作成されません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトは作成されません。 |
|
|
ボルトが作成されます。 |
|
|
孔が作成されます。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
カット長さ
Tekla Structures によってボルト部材の断面を検索する場所のデプスを定義します。ボルトに 1 つまたは 2 つのフランジを貫通させるかどうかを決定できます。
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
名前を付けて作成
孔とカスタム コンポーネントを切り替えるには、このオプションを使用します。ボルトと孔の両方を作成することを選択した場合、または孔やボルトが作成されない場合は、このオプションを使用できないことに注意してください。
[アプリケーションとコンポーネント] カタログからカスタム コンポーネントを選択し、カスタム設定、上方向、回転、およびアンカーの長さを定義します。
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
