梯子 (S60)
[梯子 (S60)] は、安全ケージを作成するためのオプションを備えた、梯子を通る垂直ステップを作成します。
作成されるオブジェクト
-
レール手摺
-
ステップ
-
受け材プロファイル
-
受け材プレート
-
支持材等
-
フープ
-
垂直鉄筋
-
溶接
選択順序
-
梯子の最上部の点を示す点をピックします。
-
梯子の高さを示す点をピックします。
第 2 点は、最下部プラットホームの上にある任意の位置に配置できます。第 2 点は最初の点のすぐ下でなくてもかまいませんが、2 つの点は現在の Z 軸とほぼ平行な線を定義する必要があります。
第 2 点をピックすると梯子が自動的に作成されます。
2 つの点の間の線が Z 軸とほぼ平行でない場合、梯子が作成されません。2 つの点が梯子の作成に適している場合、第 2 点が必要に応じて調整され、Z 軸に完全に平行な線が定義されます。この参照線を基準にして梯子が配置されます。
コンポーネントを作成する前に、X 軸と Y 軸が水平平面に位置し、Z 軸が垂直方向に伸びるように、ユーザー座標系を設定することをお勧めします。コンポーネントは他の方向と連動しますが、梯子は方向に関係なく、常に Z 軸に平行に配置されます。
部材の識別キー

| 説明 | |
|---|---|
|
1 |
レール手摺 |
|
2 |
ステップ |
|
3 |
ケージ |
[ピクチャー] タブ

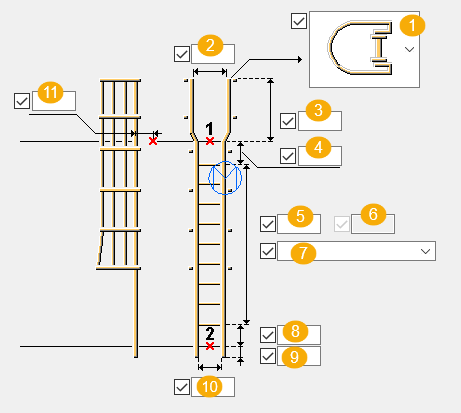

[ピクチャー] タブを使用して、梯子の形状と寸法を定義します。
寸法

| 説明 | |
|---|---|
|
1 |
ステップ部材タイプ 梯子へのアクセス方向: 左側、右側、または普通 (デフォルト)。 |
|
2 |
一方のレールの内縁端からもう一方のレールへの梯子の内側幅 フレア幅は、フープの内径から取得されます。 フレア幅は常に梯子幅 (10) よりも大きい値に設定されます。フレア幅を梯子幅以下に設定した場合、フレア幅は梯子幅 + 4インチに自動的にリセットされます。 側面ステップを使用する場合、梯子幅が幅として使用されます。 |
|
3 |
鋼材の上部からフレア レール鉄筋の上端までの梯子上部オフセット |
|
4 |
一番上のステップ オフセット 最初の入力点から最前面の梯子ステップの中心線までの距離を定義します。 |
|
5 |
ステップ数 ステップ数を定義するには、ボックスの下にあるリストから [デフォルト] または [ステップ数] を選択します (7)。 側面ステップを使用する場合、4 つの追加のステップが上部プラットフォームの上に 12 インチ間隔で自動的に追加されます。 |
|
6 |
ステップの間隔 |
|
7 |
ステップ間の最大距離か、下部または上部ステップからの正確な間隔を設定する場合に選択します。 |
|
8 |
下部ステップ オフセット 2 番目の入力点から一番下の梯子ステップの中心線までの距離を定義します。 |
|
9 |
梯子の下部オフセット 下部プラットフォームから梯子レールの下部までの距離を定義します。正の値の場合、梯子の下部が下部プラットフォームの下側に配置されます。 |
|
10 |
梯子幅 一方のレールの内縁端からもう一方のレールへの梯子の内側幅を定義します。 普通オプション (1) を選択した場合、上部プラットフォームの上にある梯子の部分がフレア処理されます。梯子幅を定義しない場合、該当する jobdefs.lis ファイル内のデフォルト値が使用されます。 |
|
11 |
上部オフセット 梯子レールの中心線から上部プラットフォームの先端までの距離を定義します。 このオフセットを定義しない場合、該当する jobdefs.lis ファイル内のデフォルト値が使用されます。 |
[部材] タブ
[部材] タブを使用して、部材プロファイルとプロパティを定義します。
部材
| オプション | 説明 |
|---|---|
|
レール手摺 |
梯子レールを形成するために使用される鉄筋プロファイル プロファイル カタログからプロファイルを選択します。 |
|
ステップ |
梯子ステップを形成するために使用されるロッド プロファイル プロファイル カタログからプロファイルを選択します。 |
|
受け材プロファイル |
受け材チャンネルに使用されるチャンネル プロファイル プロファイル カタログからプロファイルを選択します。 |
|
受け材プレート |
梯子レールを受け材チャンネルに接続する折れ板に使用されるプレート プロファイル プロファイル カタログからプロファイルを選択します。 |
|
ラダー ベース |
プロファイル カタログからプロファイルを選択します。 |
|
支持材 |
プロファイル カタログからプロファイルを選択します。 |
|
フープ上段 フープ下段 フープ中段 |
セーフティ ケージ フープを形成するために使用される鉄筋プロファイル プロファイル カタログからプロファイルを選択します。 |
|
垂直鉄筋 |
垂直ケージ鉄筋を形成するために使用される鉄筋プロファイル プロファイル カタログからプロファイルを選択します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[パラメーター] タブ
梯子のプロパティと位置を定義するには、[パラメーター] タブを使用します。
水平位置とオフセット
| 上の図 | 説明 | デフォルト |
|---|---|---|
|
水平位置 |
梯子の平面における梯子の位置
|
中 |
|
水平オフセット |
梯子の平面における梯子の水平オフセット たとえば、オフセットが 6" で [水平位置] が [中間] に設定されている場合、梯子の中心線が参照線の右側から 6" の位置に配置されます。 たとえば、オフセットが 8" で [水平位置] が [右] に設定されている場合、右側のレールの外面が参照線の左側から 8" の位置に配置されます。 |
0 |
側面レール カット
|
側桁切断 |
側面レールをカットする方法を選択します。 |
|
側桁の最大長 |
側面レールを [最長時] にカットするように選択した場合は、最大側桁長さを定義します。 |
側桁回転
側桁を回転する方法を定義します。デフォルト値は上です。

梯子の回転
梯子の回転方法を定義します。デフォルト値は、正面です。

ステップ回転
ステップ回転を定義します。

ケージ作成
|
|
デフォルト ケージは作成されません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ケージは作成されません。 |
|
|
ケージが作成されます。 |
側桁のステップ部材カット
干渉を避けるために、側桁をカットするかどうかを選択します。
| オプション | 説明 |
|---|---|
|
|
側桁はカットされません。 |
|
|
側桁はカットされません。 |
|
|
側桁がカットされます。 カットの許容精度値を定義します。 |
|
|
側桁がカットされます。 ステップは側桁にボルト付けされます。 カットの許容精度値を定義します。 |
|
|
側桁にカットするデプスを定義します。 |
角処理寸法
レール手摺の上部に角処理を定義します。

| 説明 | |
|---|---|
|
1 |
水平寸法 |
|
2 |
垂直寸法 |
角処理の形状
| オプション | 説明 |
|---|---|
|
|
角処理なし |
|
|
ライン カット角処理 |
|
|
凸状の角処理 |
|
|
凹面の角処理 |
[ケージ] タブ

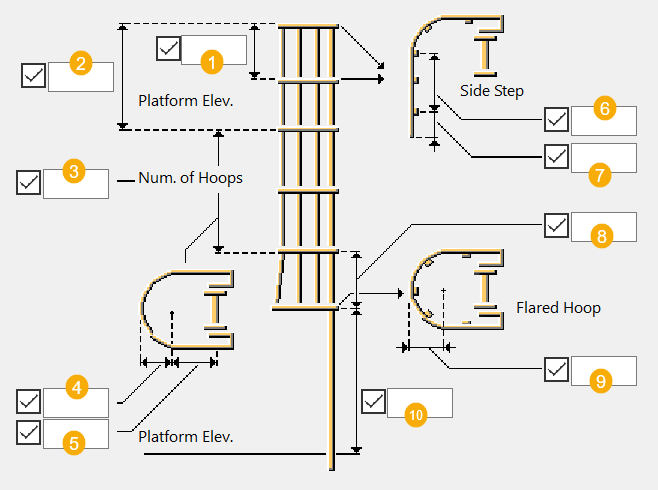

梯子の安全ケージのサイズと位置を定義するには、[ケージ] タブを使用します。
ケージ寸法

| 説明 | |
|---|---|
|
1 |
安全ケージにおける上部の広いフープの中心から次に高いフープまでの距離 |
|
2 |
上部プラットフォームから上部安全ケージ フープの中心までの距離 |
|
3 |
(必須の下部の広いフープ以外の) フープの数。デフォルトのフープ数は 2 です。 梯子に側面からアクセスすることを選択した場合、上部プラットフォーム上に 1'-10" の間隔で 3 つの追加フープが追加されます。 梯子に普通アクセスを選択した場合、2 つの追加フープがプラットフォームの上 12 インチおよび 3'-6" の位置に追加されます。 |
|
4 |
フープ半径 ケージの下部にある広いフープの上側で、各安全ケージの外側の半径を定義します。ケージの下部にあるフープの半径は、フレアの半径によって決まります。半径を定義しない場合、該当する jobdefs.lis ファイルによってデフォルト値が決まります。 フープの半径および梯子幅など、寸法の組み合わせを定義できます。これにより、フープを曲げて、各レールの外側に接続することが不可能になります。これは特に、アクセシビリティを向上させるために梯子レールがフレア処理される、普通梯子の一番上に適用されます。 |
|
5 |
ケージのデプス 梯子レールの中心線からすべての安全ケージ フープの曲率点までの距離を定義します。デプスを定義しない場合、該当する jobdefs.lis ファイルによってデフォルト値が決まります。 |
|
6 |
横ステップの寸法 梯子の中心線から、ケージの横ステップ部分にある最も外側の垂直ケージ鉄筋の中心線までの距離を定義します。 ステップ タイプが普通の場合、この寸法は使用されません。 |
|
7 |
横ステップの寸法 最も外側の垂直ケージ鉄筋の中心線から、変更された安全ケージ フープの端部までの距離を定義します。 ステップ タイプが普通の場合、この寸法は使用されません。 |
|
8 |
広いフープのスペース 安全ケージにおける下部の広いフープの中心から次に高いフープまでの距離を定義します。 |
|
9 |
フレアの半径 ケージの下部にあるフレア処理された安全ケージ フープの外側の半径を定義します。半径は、フープ半径 + 1.75 インチに等しくなります。その他のすべてのフープの半径は、リング半径 (4) で決定されます。 |
|
10 |
広いフープのオフセット 下部のプラットフォームから、フレア処理された下部安全ケージ フープの中心までの距離を定義します。 オフセットを定義しない場合、該当する jobdefs.lis ファイルによってデフォルト値が決まります。 |
フープの形状
| オプション | 説明 |
|---|---|
|
|
U 型タイプ フープ |
|
|
U 型タイプ フープ |
|
|
O 型タイプ フープ |
垂直鉄筋間隔

| 説明 | |
|---|---|
|
1 |
フープの丸い断面の垂直鉄筋間の角度を定義します。 |
|
2 |
フープの直線区間の垂直鉄筋間の距離を定義します。 |
[ボルト] タブ
受け材、梯子、支持材プレートに使用されるボルトのボルト プロパティを定義するには、[ボルト] タブを使用します。受け材プロファイルが作成されていない場合、ボルト設定は使用されません。
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
カット長さ
Tekla Structures によってボルト部材の断面を検索する場所のデプスを定義します。ボルトに 1 つまたは 2 つのフランジを貫通させるかどうかを決定できます。
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
[支持材等] タブ

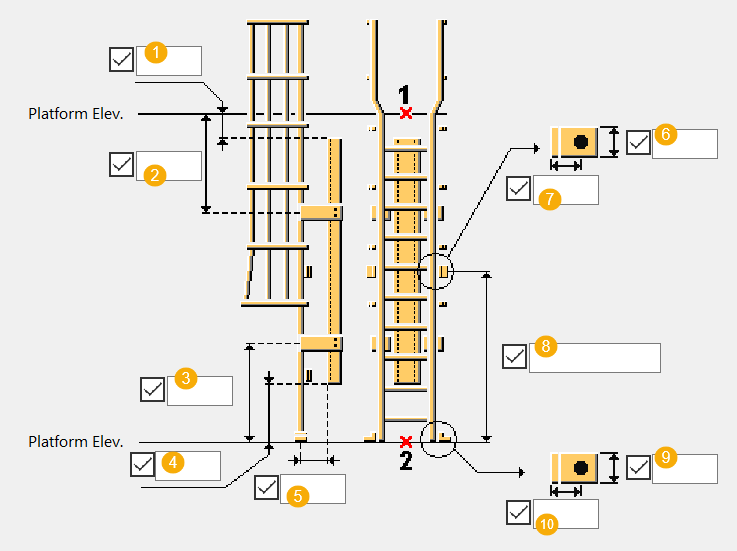

受け材プロファイル設定を定義するには、[支持材等] タブを使用します。

| 説明 | |
|---|---|
|
1 |
チャンネルの上部 受け材プロファイルの上部からの上部プラットフォーム エレベーション距離 |
|
2 |
上部サポート オフセット 受け材プロファイルに梯子を接続するために使用される上部折れ板の中心線までの上部プラットフォーム エレベーション距離。 受け材プロファイル サポートが 1 つ作成される場合、単一の折れ板の位置を制御するために下部サポート オフセットが使用されます。 |
|
3 |
下部サポート オフセット 受け材プロファイルに梯子を接続するために使用される、一番低い折れ板の中心線までの下部プラットフォーム エレベーション距離。 受け材プロファイル サポートが 1 つ作成される場合、この設定を使用して、単一の折れ板の位置が制御されます。 |
|
4 |
チャンネルの下部 受け材プロファイルの下部からの下部プラットフォーム エレベーション距離。 |
|
5 |
受け材オフセット 梯子レールの中心線から受け材プロファイルの最も近い面までの距離。 |
|
6 |
垂直上部受け材の寸法 |
|
7 |
水平上部受け材の寸法 |
|
8 |
中段受け材への下部オフセット |
|
9 |
垂直下部受け材の寸法 |
|
10 |
水平下部受け材の寸法 |
受け材プロファイル
| オプション | 説明 |
|---|---|
|
|
デフォルト 受け材プロファイルは作成されません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
受け材プロファイルは作成されません。 |
|
|
梯子を補強してサポートするために受け材プロファイルが作成されます。 |
受け材プロファイル サポート
| オプション | 説明 |
|---|---|
|
|
デフォルト 2 つの受け材プロファイル サポートが作成されます。 折れ板受け材は、背面鉄筋サポート チャンネルに梯子レールを接続します。 オートデフォルトにより、このオプションを変更できます。 |
|
|
受け材が 1 つ作成されます。 |
|
|
受け材が 2 つ作成されます。 |
上部受け材の位置
上部受け材を配置する方法を選択します。

下部受け材
| オプション | 説明 |
|---|---|
|
|
下部受け材は作成されません。 |
|
|
下部受け材は、外縁端に作成されます。 垂直および水平オフセットを定義できます。 |
|
|
下部受け材は、内縁端に作成されます。 垂直および水平オフセットを定義できます。 |
溶接
詳細を確認するには、以下のリンクをクリックしてください。
