Echelle (S60)

Echelle (S60) crée une échelle, avec une option pour créer une crinoline.

Objets créés

Lisses
Barreaux
U reprise
Plats reprise
Supports
Arceaux
Montants
Soudures

Ordre de sélection

Sélectionnez un point pour indiquer le point supérieur de l'échelle.
Sélectionnez un point pour indiquer la hauteur de l'échelle.

Le deuxième point peut se trouver n’importe où sur la partie supérieure de la plateforme inférieure. Le deuxième point n’a pas besoin d’être directement en dessous du premier point, mais les deux points doivent définir une ligne quasiment parallèle à l’axe Z actuel.

L'échelle est créée automatiquement lorsque vous sélectionnez le second point.

Si la ligne entre les deux points n’est pas quasi parallèle à l’axe Z, l’échelle n’est pas créée. Si les deux points sont appropriés pour créer l’échelle, le deuxième point est ajusté, si nécessaire, pour définir une ligne parfaitement parallèle à l’axe Z. L’échelle est positionnée par rapport à cette ligne de référence.

Avant de créer le composant, nous vous recommandons de définir le système de coordonnées utilisateur de sorte que l’axe X et l’axe Y se trouvent dans un plan horizontal et l’axe Z pointe vers le haut. Le composant fonctionne également avec d’autres orientations, mais indépendamment de l’orientation, l’échelle est toujours positionnée exactement parallèlement à l’axe Z.

Clé d'identification de pièce


	Description
1	Montant
2	Barreau
3	Crinoline

Onglet Graphique

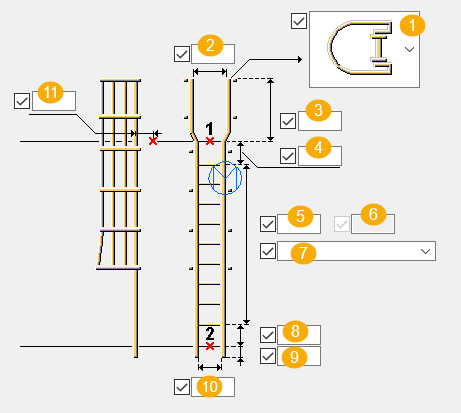

Utilisez l'onglet Graphique pour paramétrer les dimensions et la géométrie de l'échelle.

Dimensions


	Description
1	Type marche Direction à partir de laquelle l’échelle est utilisée : côté gauche, côté droit ou barreau traversant (par défaut).
2	Largeur intérieure de l’échelle entre les deux montants La largeur évasée est prise à partir du diamètre intérieur des arceaux. La largeur évasée est toujours définie plus grande que la largeur de l’échelle (10). Si vous définissez la largeur avec une valeur inférieure ou égale à la largeur de l’échelle, la largeur évasée est automatiquement redéfinie sur la largeur de l’échelle plus 4 mm. Si des échelons latéraux sont utilisés, la largeur de l’échelle est utilisée comme largeur.
3	Décalage entre le haut de l’échelle et le bord supérieur évasé du montant
4	Décalage du barreau supérieur Définit la distance entre le premier point d’entrée et l’axe du barreau d’échelle supérieur.
5	Quantité de barreaux Pour définir le nombre de barreaux, sélectionnez Défaut ou Quantité barreaux dans la liste située en dessous de la zone (7). Si des échelons latéraux sont utilisés, quatre barreaux supplémentaires sont automatiquement ajoutés au-dessus de la plateforme supérieure, à un espacement de 12 pouces.
6	Distance entre les barreaux
7	Sélectionnez pour définir la distance maximale entre les barreaux ou l’écartement exact à partir du barreau inférieur ou supérieur.
8	Décalage du barreau inférieur Définit la distance entre le deuxième point d’entrée et l’axe du barreau d’échelle inférieur.
9	Décalage inférieur de l'échelle Définit la distance entre la plateforme inférieure et la partie inférieure des lisses d’échelle. Une valeur positive place la partie inférieure de l’échelle sous la plateforme inférieure.
10	Largeur de l’échelle Définit la largeur intérieure de l'échelle entre les 2 montants. Si vous sélectionnez l’option échelon traversant (1), la partie de l’échelle au-dessus de la plateforme supérieure sera évasée. Si vous ne définissez pas la largeur de l’échelle, la valeur par défaut du fichier jobdefs.lis approprié est utilisée.
11	Décalage du garde-pied Définit la distance entre l’axe du montant de l’échelle et le garde-pied de la plateforme supérieure. Si vous ne définissez pas ce décalage, la valeur par défaut du fichier jobdefs.lis approprié est utilisée.

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés et les profils de la pièce.

Pièces


Option	Description
Lisses	Le profil utilisé pour former les montants de l’échelle Sélectionnez le profil dans le catalogue de profils.
Barreaux	Le profil rond utilisé pour former les barreaux de l’échelle Sélectionnez le profil dans le catalogue de profils.
U reprise	Profil utilisé pour le U de reprise Sélectionnez le profil dans le catalogue de profils.
Plats reprise	Le profil de plat utilisé pour les plats pliés qui relient les montants de l'échelle au U de reprise Sélectionnez le profil dans le catalogue de profils.
Supports échelle	Sélectionnez le profil dans le catalogue de profils.
Supports à l'arrière	Sélectionnez le profil dans le catalogue de profils.
Arceaux sup. Arceaux inf. Arceaux intrem.	Le profil utilisé pour former les arceaux de sécurité de la crinoline Sélectionnez le profil dans le catalogue de profils.
Filants	Le profil utilisé pour former les barres verticales de la crinoline Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Finition	Décrit le traitement de surface de la pièce.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir les propriétés et la position de l'échelle.

Position et décalage horizontaux


Image ci-dessus	Description	Défaut
Position Horizontale	Position de l’échelle dans le plan de l’échelle Milieu : l’axe de l’échelle coïncide avec la ligne de référence. Gauche et Droite : La face extérieure du montant correspondant coïncide avec la ligne de référence.	Milieu
Décalage horizontal	Décalage latéral de l’échelle dans le plan de l’échelle Par exemple, un décalage de 6 mm couplé à Position horizontale définie sur Milieu place l’axe de l’échelle 6 mm à droite de la ligne de référence. Un décalage de -8 mm avec Position horizontale définie sur Droite, par exemple, place la face extérieure du montant 8 mm à droite de la ligne de référence.	0

Coupes des lisses latérales



Pieds de montants	Sélectionnez la manière dont les lisses latérales sont coupées.
Longueur max. de limon	Si vous avez choisi de découper les lisses latérales À la longueur max., définissez la longueur maximale du limon.

Rotation limon

Définissez le mode de rotation des montants. La valeur par défaut est haut.

Rotation de l’échelle

Définissez la rotation de l’échelle. La valeur par défaut est avant.

Rotation barreau

Définissez la rotation des barreaux.

Création d’une crinoline



	Défaut La crinoline n’est pas créée. Autodéfauts permet de modifier cette option.
	La crinoline n’est pas créée.
	La crinoline est créée.

Découpe du montant au droit des barreaux

Indiquez si les montants sont coupés afin d’éviter toute collision.


Option	Description
	Les montants ne sont pas coupés.
	Les montants ne sont pas coupés.
	Les montants sont coupés. Définissez la valeur de jeu pour la coupe.
	Les montants sont coupés. Les barreaux sont boulonnés aux montants. Définissez la valeur de jeu pour la coupe.
	Définissez la profondeur de la découpe dans le montant.

Dimensions du chanfrein

Définissez les chanfreins en haut des montants.


	Description
1	Cotation horizontale
2	Distance verticale

Forme chanfrein


Option	Description
	Pas de chanfrein
	Chanfrein droit
	Chanfrein convexe
	Chanfrein concave

Onglet Crinoline

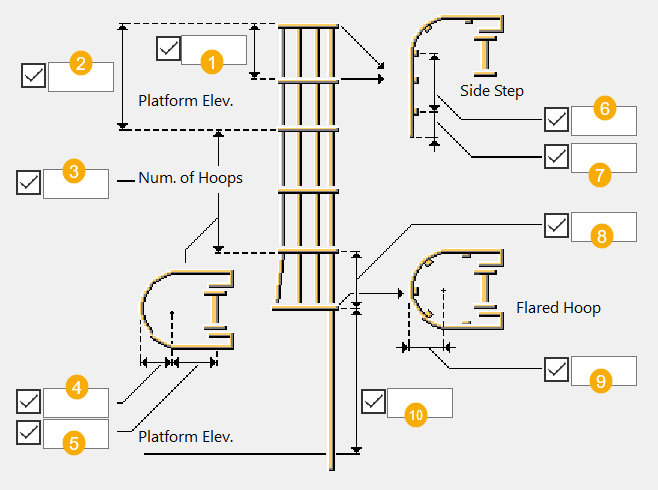

Utilisez l'onglet Crinoline pour définir la dimension et la position de la crinoline de sécurité de l’échelle.

Dimensions de la crinoline


	Description
1	Distance entre le centre de l’arceau évasé supérieur et l'arceau supérieur suivant dans la crinoline de sécurité
2	Distance entre la plateforme supérieure et le centre de l'arceau de crinoline de sécurité supérieur
3	Nombre d'arceaux (en plus de l'arceau évasé inférieur requis). Le nombre d'arceaux par défaut est 2. Lorsque vous avez sélectionné que l’échelle est accessible à partir du côté, trois arceaux supplémentaires au-dessus de la plateforme supérieure sont ajoutés à un écartement de 1'-10". Lorsque vous avez sélectionné que l’échelle comporte un accès par échelon traversant, deux arceaux supplémentaires sont ajoutés à 12 pouces et 3'-6" au-dessus de la plateforme.
4	Rayon de l'arceau Définit le rayon extérieur de chaque arceau de crinoline de sécurité au-dessus de l'arceau en bas de la crinoline. Le rayon de l'arceau situé en bas de la crinoline est déterminé par le rayon évasé. Si vous ne définissez pas le rayon, le fichier jobdefs.lis approprié détermine la valeur par défaut. Vous pouvez définir une combinaison de cotes, y compris le rayon de l'arceau et la largeur de l’échelle, ce qui rend impossible de plier et d’attacher les arceaux à la face extérieure de chaque lisse. Cela s’applique surtout à la partie supérieure d'une échelle à échelon traversant sur laquelle les montants d’échelle sont évasés pour une meilleure accessibilité.
5	Profondeur de crinoline Définit la distance entre l’axe des montants d’une échelle et le point de courbure pour tous les arceaux de sécurité. Si vous ne définissez pas la profondeur, le fichier jobdefs.lis approprié détermine la valeur par défaut.
6	Dimension de marche latérale Définit la distance entre l’axe central de l’échelle et l’axe du filant vertical de crinoline le plus à l'extérieur dans la partie marche latérale de la crinoline. Lorsque le type de marche est échelon traversant, cette cotation n’est pas utilisée.
7	Dimension de marche latérale Définit la distance entre l’axe du filant vertical de crinoline le plus à l'extérieur et l'extrémité des arceaux de crinoline de sécurité. Lorsque le type de marche est échelon traversant, cette cotation n’est pas utilisée.
8	Espace d'arceau évasé Définit la distance entre le centre de l'arceau évasé inférieur et l'arceau suivant supérieur dans la crinoline de sécurité.
9	Rayon évasé Définit le rayon extérieur de l'arceau évasé de crinoline de sécurité en bas de la crinoline. Le rayon est égal au rayon de l'arceau plus 1,75 pouces. Le rayon de tous les autres arceaux est déterminé dans le rayon de l'arceau (4).
10	Décalage de l'arceau évasé Définit la distance entre la plate-forme inférieure et le centre de l'arceau de sécurité évasé inférieur. Si vous ne définissez pas le décalage, le fichier jobdefs.lis approprié détermine la valeur par défaut.

Forme arceau


Option	Description
	Arceau de type U
	Arceau de type U
	Arceau de type O

Espacement vertical des fers


	Description
1	Définissez l’angle entre les barres verticales dans la partie ronde de l'arceau.
2	Définissez la distance entre les barres verticales dans la section droite de l'arceau.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les propriétés des boulons utilisés pour les plats d'appui de reprise, d'échelle et de côté arrière. Si aucun U de reprise n’est créé, les paramètres de boulon ne sont pas utilisés.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Longueur de recherche

Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Onglet Supports

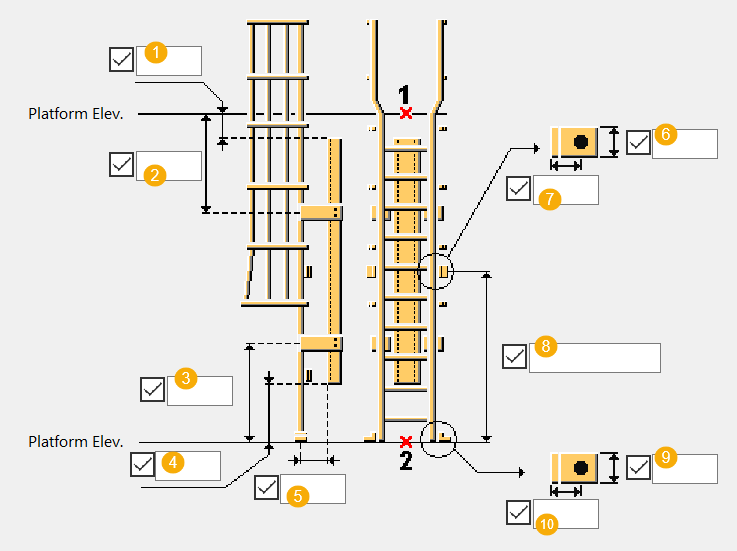

Utilisez l'onglet Supports pour définir les paramètres de U de reprise.


	Description
1	Dessus de lisse Distance verticale entre la plateforme supérieure et le haut du U de reprise
2	Décalage du support supérieur Distance verticale entre la plateforme supérieure et l’axe du plat plié supérieur utilisé pour attacher l’échelle au U de reprise. Si un support de U de reprise est créé, le décalage du support inférieur est utilisé pour contrôler la position du plat plié unique.
3	Décalage du support inférieur Distance verticale entre la plateforme inférieure et l’axe du plat plié le plus bas utilisé pour attacher l’échelle au U de reprise. Si un support de U de reprise est créé, ce paramètre est utilisé pour contrôler la position du plat plié unique.
4	Dessous de U de reprise Distance verticale entre la plateforme inférieure et le bas du U de reprise.
5	Décalage U de reprise Distance entre l’axe du montant de l’échelle et la face la plus proche du U de reprise.
6	Dimension verticale du support de reprise supérieur
7	Dimension horizontale du support de reprise supérieur
8	Décalage inférieur par rapport au support de reprise central
9	Dimension verticale du support de reprise inférieur
10	Dimension horizontale du support de reprise supérieur

U de reprise


Option	Description
	Défaut Le U de reprise n’est pas créé. Autodéfauts permet de modifier cette option.
	Le U de reprise n’est pas créé.
	Le U de reprise est créé sur le plat et soutient l’échelle.

Supports de U de reprise


Option	Description
	Défaut Deux supports de U de reprise sont créés. Le support de U de reprise en plat plié fixe les montants de l’échelle au support du U de reprise. Autodéfauts permet de modifier cette option.
	Un support de U de reprise est créé.
	Deux supports de U de reprise sont créés.

Position du support du U de reprise supérieur

Sélectionnez la manière dont les supports de U de reprise supérieurs sont positionnés.

Supports de U de reprise inférieurs


Option	Description
	Les supports de U de reprise inférieurs ne sont pas créés.
	Les supports de U de reprise inférieurs sont créés aux arêtes externes. Vous pouvez définir le décalage vertical et horizontal.
	Les supports de reprise inférieurs sont créés aux arêtes internes. Vous pouvez définir le décalage vertical et horizontal.

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
