Drabina z koszem (S60)
Drabina z koszem (S60) tworzy pionową drabinę, z opcją kosza zabezpieczającego.
Utworzone obiekty
-
Podłużnice
-
Szczeble
-
Ceownik dodatk.
-
Blachy dodatk.
-
Podpory
-
Obręcze
-
Pręty pionowe
-
Spoiny
Kolejność wyboru
-
Zaznacz punkt, aby wskazać najwyższy poziom drabiny.
-
Wskaż punkt, aby wskazać poziom drabiny.
Drugi punkt może znajdować się w dowolnym miejscu na górze dla dolnego podestu. Drugi punkt nie musi znajdować się bezpośrednio pod pierwszym, ale te dwa punkty powinny określać linię niemal równoległą do bieżącej osi Z.
Drabina zostanie utworzona automatycznie po wskazaniu drugiego punktu.
Jeśli linia między dwoma punktami nie jest prawie równoległa do osi Z, drabina nie zostanie utworzona. Jeśli dwa punkty są odpowiednie do utworzenia drabiny, drugi punkt jest dostosowywany w razie potrzeby, aby zdefiniować linię, która jest idealnie równoległa do osi Z. Drabina jest umieszczana względem tej linii odniesienia.
Zaleca się, aby przed utworzeniem komponentu ustawić układ współrzędnych użytkownika w taki sposób, aby osie X i Y znajdowały się w płaszczyźnie poziomej z osią Z skierowaną prosto w górę. Komponent można stosować również w innych orientacjach. Bez względu na orientację drabina jest zawsze umieszczana dokładnie równolegle do osi Z.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Podłużnica |
|
2 |
Szczebel |
|
3 |
Kosz |

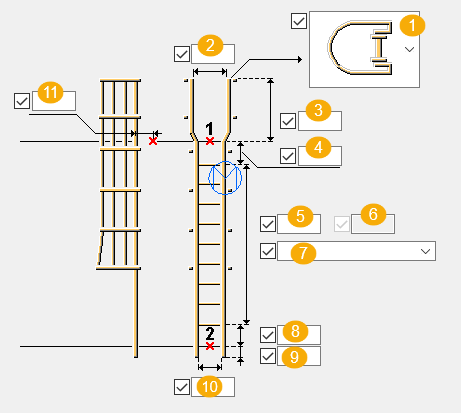

Karta Obraz
Na zakładce Obraz można określić geometrię drabiny i wymiary.
Wymiary
| Opis | |
|---|---|
|
1 |
Typ stopnia Kierunek dostępu do drabiny: lewa strona, prawa strona lub prosto (domyślnie). |
|
2 |
Szerokość wewnętrzna drabiny mierzona między wewnętrznymi krawędziami poręczy Szerokość odgięcia jest pobierana z wewnętrznej średnicy obręczy. Szerokość odgięcia jest zawsze ustawiona na wartość większą niż szerokość drabiny (10). W przypadku ustawienia wartości odgięcia jako mniejszej lub równej szerokości drabiny, szerokość odgięcia jest automatycznie resetowana do szerokości drabiny powiększonej o 4 cale. Jeśli używane są stopnie boczne, szerokość drabiny jest używana jako szerokość. |
|
3 |
Odsunięcie górnego offsetu o góry stali na górze do krawędzi odgiętej podłużnicy. |
|
4 |
Offset górnego szczebla Umożliwia zdefiniowanie odległości od pierwszego punktu wejściowego do osi najwyższego szczebla. |
|
5 |
Liczba szczebli Aby zdefiniować liczbę szczebli drabiny, wybierz Domyślny lub Liczba szczebli z listy poniżej pola (7). Jeśli używane są stopnie boczne, cztery dodatkowe szczeble są automatycznie dodawane powyżej górnej platformy na odległość 12 cali. |
|
6 |
Odległość między szczeblami |
|
7 |
Wybierz, aby ustawić maksymalną odległość między szczeblami lub dokładny odstęp od dolnego lub górnego szczebla. |
|
8 |
Offset dolnego szczebla Umożliwia zdefiniowanie odległości od drugiego punktu wejściowego do osi najniższego szczebla. |
|
9 |
Offset na dole drabiny Określa odległość od dolnego podestu do dołu poręczy drabiny. Wartość dodatnia powoduje umieszczenie dołu drabiny poniżej dolnego podestu. |
|
10 |
Szerokość drabiny Określa szerokość wewnętrzną drabiny mierzoną między wewnętrznymi krawędziami podłużnicy. W przypadku wybrania opcji prosto (1) część drabiny powyżej górnej platformy zostanie rozgięta. Jeśli szerokość drabiny nie zostanie zdefiniowana, używana jest wartość domyślna w odpowiednim pliku jobdefs.lis. |
|
11 |
Offset boczny Określa odległość od osi podłużnicy drabiny do boku górnej platformy. Jeśli to odsunięcie nie zostanie zdefiniowane, zostanie użyta wartość domyślna w odpowiednim pliku jobdefs.lis. |
Karta Elementy
Karta Elementy umożliwia określenie profili elementów i właściwości.
Elementy
| Opcja | Opis |
|---|---|
|
Podłużnice |
Profil używany do formowania podłużnicy drabiny Umożliwia wybranie profilu z katalogu profili. |
|
Szczeble |
Profil używany do formowania szczebli drabiny Umożliwia wybranie profilu z katalogu profili. |
|
Ceownik dodatkowy |
Profil ceownika używany dla dodatkowej podpory Umożliwia wybranie profilu z katalogu profili. |
|
Blachy dodatk. |
Profil blachy używany w przypadku blach giętych łączących podłużnice drabiny z ceownikiem podpory dodatkowej Umożliwia wybranie profilu z katalogu profili. |
|
Podpory drabiny |
Umożliwia wybranie profilu z katalogu profili. |
|
Podpory z tyłu |
Umożliwia wybranie profilu z katalogu profili. |
|
Obręcze górne Obręcz dolna Obręcze środka |
Profil pręta używany do formowania obręczy kosza Umożliwia wybranie profilu z katalogu profili. |
|
Pręty pionowe |
Profil pręta używany do formowania prętów pionowych kosza Umożliwia wybranie profilu z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Klasa |
Numer klasy elementu. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Karta Parametry
Zakładka Parametry umożliwia określanie właściwości i położenia drabiny.
Pozycja pozioma i offset
| Obraz powyżej | Opis | Domyślna |
|---|---|---|
|
Pozycja pozioma |
Pozycja drabiny w płaszczyźnie drabiny
|
Środek |
|
Offset poziomy |
Boczny offset drabiny na płaszczyźnie drabiny Na przykład offset 6" w połączeniu z Pozycją poziomą ustawione jako Środek powoduje umieszczenie osi drabiny 6" na prawo od linii odniesienia. Offset -8"z Pozycją poziomą ustawioną jako np. Prawy, powoduje umieszczenie zewnętrznej powierzchni prawej podłużnicy 8" z lewej strony linii odniesienia. |
0 |
Podcięcia bocznych poręczy
|
Cięcia podłużnicy |
Umożliwia wybranie sposobu podcięcia bocznych poręczy. |
|
Maksymalna długość podłużnicy |
Jeśli wybrano podcięcie bocznych poręczy Na maks. długość, należy zdefiniować maks. długość podłużnicy. |
Obrót podłużnicy
Umożliwia określenie sposobu obracania podłużnic. Wartością domyślną jest góra.
Obrót drabiny
Zdefiniuj sposób obracania drabiny. Wartością domyślną jest przód.
Obrót szczebli
Określ obrót szczebla.
Tworzenie kosza
|
|
Domyślna Kosz nie zostanie utworzony. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Kosz nie zostanie utworzony. |
|
|
Kosz zostanie utworzony. |
Cięcie podłużnicy i szczebla
Wybierz, czy podłużnice są cięte, aby uniknąć kolizji.
| Opcja | Opis |
|---|---|
|
|
Podłużnice nie są cięte. |
|
|
Podłużnice nie są cięte. |
|
|
Podłużnice są cięte. Zdefiniuj wartość luzu dla cięcia. |
|
|
Podłużnice są cięte. Szczeble są przykręcone do podłużnic. Zdefiniuj wartość luzu dla cięcia. |
|
|
Zdefiniuj głębokość cięcia w podłużnicy. |
Wymiary fazowania
Zdefiniuj fazowania na górze prętów poręczy.
| Opis | |
|---|---|
|
1 |
Wymiar poziomy |
|
2 |
Wymiar pionowy |
Kształt fazowania
| Opcja | Opis |
|---|---|
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie wypukłe |
|
|
Fazowanie wklęsłe |

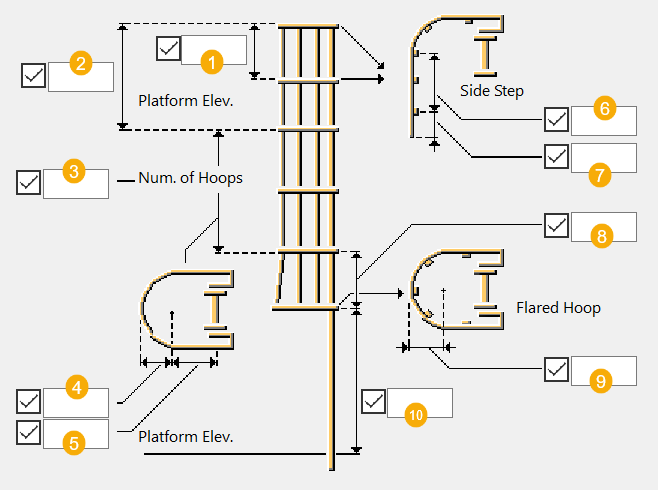

Karta Kosz
Karta Kosz umożliwia zdefiniowanie wielkości i położenia kosza drabiny.
Wymiary kosza
| Opis | |
|---|---|
|
1 |
Odległość od środka górnej obręczy dolnej do następnej wyższej obręczy w koszu |
|
2 |
Odległość od górnej podestu do środka górnej obręczy kosza |
|
3 |
Liczba obręczy (oprócz wymaganych dolnych obręczy w odgięciu). Domyślna liczba obręczy wynosi 2. Po wybraniu dostępu do drabiny z boku dodawane są trzy dodatkowe obręcze powyżej górnego podestu w odstępie 1'–10". Po wybraniu drabiny z zakończeniem prosto, zostaną dodane dwie dodatkowe obręcze na wysokości 12 cali i 3'–6" nad platformą. |
|
4 |
Promień obręczy Umożliwia zdefiniowanie promienia zewnętrznego obręczy każdego kosza zabezpieczającego nad obręczą dolną kosza. Promień obręczy na dole kosza jest określany jako promień dolny. Jeśli promień nie zostanie zdefiniowany, wartość domyślna jest zdefiniowana w odpowiednim pliku jobdefs.lis. Możesz zdefiniować kombinację wymiarów, w tym promień obręczy i szerokość drabiny, co uniemożliwi zginanie i dołączanie obręczy do zewnętrznej powierzchni każdej podłużnicy. Ma to zastosowanie zwłaszcza do górnej części pionowej drabiny, gdy poręcze drabiny są przedłużane na zewnątrz w celu ułatwienia dostępu. |
|
5 |
Głębokość kosza Umożliwia zdefiniowanie odległości od osi podłużnicy drabiny do punktu krzywizny dla wszystkich obręczy w koszu. Jeśli głębokość nie zostanie zdefiniowana, wartość domyślna jest zdefiniowana w odpowiednim pliku jobdefs.lis. |
|
6 |
Wymiar stopnia bocznego Umożliwia zdefiniowanie odległości od osi drabiny do osi środkowej zewnętrznego pręta pionowego w części kosza bocznego. Jeśli zakończenie jest określone prosto, ten wymiar nie jest używany. |
|
7 |
Wymiar stopnia bocznego Umożliwia zdefiniowanie odległości od osi zewnętrznego pionowego pręta do końca zmienionej obręczy kosza. Jeśli zakończenie jest określone prosto, ten wymiar nie jest używany. |
|
8 |
Rozstaw obręczy dolnej Określa odległość od środka obręczy dolnej odgiętej do kolejnej wyższej obręczy w koszu. |
|
9 |
Promień obręczy dolnej Umożliwia zdefiniowanie promienia zewnętrznego odgiętej obręczy kosza nad spodzie kosza. Promień jest równy promieniowi obręczy plus 1,75 cala. Promień wszystkich innych obręczy jest określony jako promień obręczy (4). |
|
10 |
Przesunięcie obręczy dolnej Umożliwia zdefiniowanie odległości od dolnego podestu do środka dolnej odgiętej obręczy kosza. Jeśli przesunięcie nie zostanie zdefiniowane, wartość domyślna jest zdefiniowana w odpowiednim pliku jobdefs.lis. |
Kształt obręczy
| Opcja | Opis |
|---|---|
|
|
Obręczy typu U |
|
|
Obręczy typu U |
|
|
Obręcz typu O |
Rozstaw prętów pionowych
| Opis | |
|---|---|
|
1 |
Zdefiniuj kąt między pionowymi prętami w okrągłym przekroju obręczy. |
|
2 |
Umożliwia zdefiniowanie odległości między prętami pionowymi w przekroju prostym obręczy. |
Karta Śruby
Na karcie Śruby można zdefiniować właściwości śrub używanych dla elementu dodatkowego, drabiny i tylnych podpór z blach. Jeśli ceownik dodatkowy nie zostanie utworzony, ustawienia śrub nie zostaną użyte.
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Długość cięcia
Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |

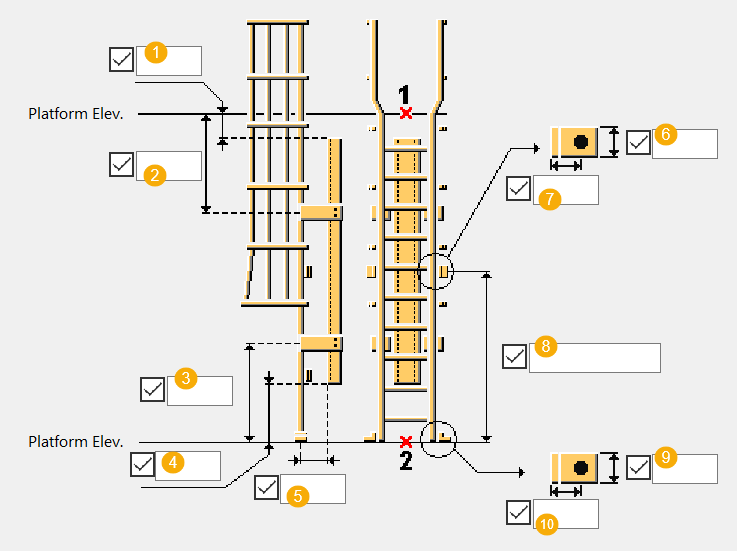

Karta Podpory
Użyj karty Podpory, aby zdefiniować ustawienia ceownika dodatkowego.
| Opis | |
|---|---|
|
1 |
Góra ceownika Odległość górnego podestu od górnej powierzchni ceownika dodatkowego |
|
2 |
Offset górnej podpory Odległość górnego podestu do osi górnej blachy giętej użytej do dołączenia drabiny do ceownika dodatkowego. Jeśli tworzona jest jedna podpora ceownika dodatkowego, do kontrolowania pozycji pojedynczej blachy giętej stosuje się offset dolnej podpory. |
|
3 |
Offset dolnej podpory Odległość dolnego podestu do osi najniższej blachy giętej używanej do dołączenia drabiny do ceownika podpory dodatkowej. W przypadku utworzenia jednej podpory ceownika dodatkowego to ustawienie umożliwia określenie pozycji pojedynczej blachy giętej. |
|
4 |
Dół ceownika Odległość dolnego podestu od spodu ceownika dodatkowego. |
|
5 |
Offset elementu dodatkowego Odległość od osi podłużnicy drabiny do najbliższej powierzchni ceownika dodatkowego. |
|
6 |
Wymiar górnej pionowej podpory dodatkowej |
|
7 |
Wymiar górnej poziomej podpory dodatkowej |
|
8 |
Offset dolny do środkowej podpory dodatkowej |
|
9 |
Wymiar dolnej pionowej podpory dodatkowej |
|
10 |
Wymiar dolnej poziomej podpory dodatkowej |
Ceownik dodatkowy
| Opcja | Opis |
|---|---|
|
|
Domyślna Ceownik dodatkowy nie jest tworzony. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Ceownik dodatkowy nie jest tworzony. |
|
|
Ceownik dodatkowy jest tworzony w celu na usztywnienia i podparcia drabiny. |
Podpory ceownika dodatkowego
| Opcja | Opis |
|---|---|
|
|
Domyślna Tworzone są dwa podpory ceownika dodatkowego. Ceowniki dodatkowe blachy giętej dołączają podłużnice drabiny do ceownika podpory belki dodatkowej. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Tworzona jest jedna podpora dodatkowa. |
|
|
Tworzone są dwie podpory dodatkowe. |
Pozycja górnej podpory dodatkowej
Umożliwia wybranie sposobu umieszczenia górnych podpór dodatkowych.
Dolne podpory dodatkowe
| Opcja | Opis |
|---|---|
|
|
Dolne podpory dodatkowe nie są tworzone. |
|
|
Dolne podpory dodatkowe są tworzone na krawędziach zewnętrznych. Można zdefiniować offset pionowy i poziomy. |
|
|
Dolne podpory dodatkowe są tworzone na krawędziach wewnętrznych. Można zdefiniować offset pionowy i poziomy. |
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
