Słupki (S76)

Słupki (S76) tworzy słupki na jednej lub większej liczbie poziomych albo skośnych podłużnic schodów. Słupki można stosować również w przypadku płyt betonowych.

Utworzone obiekty

Pierwszy słupek
Środkowe słupki
Ostatni słupek

Zastosowania


Sytuacja	Opis
	Słupki przykręcone do podłużnicy.

Ograniczenia

Note:

Każda modyfikacja komponentu Słupki (S76) powoduje usunięcie wszystkich komponentów. (schodów, poręczy itd.).

Przed rozpoczęciem

Utwórz podłużnice, belki, blachy lub inne elementy, które mają się łączyć ze słupkami.

Kolejność wyboru

Wybierz punkt początkowy.
Wybierz punkt końcowy.
Zaznacz dolny spocznik (opcjonalnie).
Zaznacz podłużnicę.
Zaznacz górny spocznik (opcjonalnie).

Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

Klucz do identyfikacji elementów


	Element
1	Pierwszy słupek
2	Środkowe słupki
3	Ostatni słupek

Zakładka Obraz

Na zakładce Obraz można określić sposób tworzenia słupków.

Wybór elementów schodów

Domyślnie jest używana opcja Użyj wszystkich.

Użyj wybranych: słupki są tworzone tylko na wybranych elementach.
Użyj wszystkich: tę opcję należy wybrać, jeśli utworzono przynajmniej jedną podłużnicę przy użyciu komponentu schodów.

Zostaną zaznaczone wszystkie podłużnice, które wchodzą w skład komponentu schodów i mają ten sam kierunek.

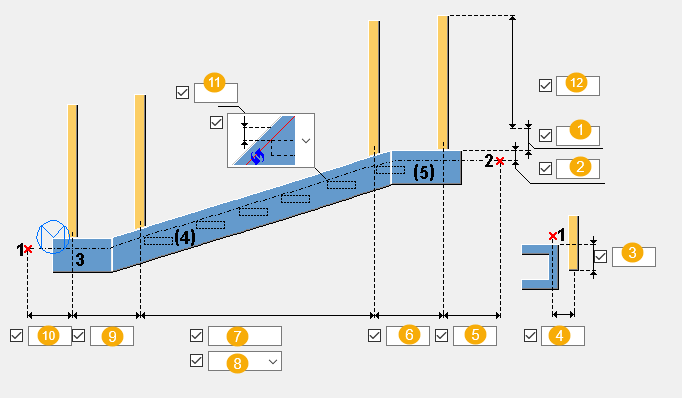

Pozycje elementów


	Opis	Domyślnie
1	Dodatkowa wysokość do słupka.
2	Wysokość poziomu piętra.	`1300 mm`
3	Pionowe odsunięcie dolnego punktu słupka.	`0 mm`
4	Poziome odsunięcie dolnego punktu słupka.	`0 mm`
5	Odległość między drugim wskazanym punktem a ostatnim słupkiem.	`300 mm`
6	Odległość między dwoma ostatnimi słupkami.	`0 mm`
7	Odstęp między słupkami. Wpisz wartość 8, aby określić typ odległości.	`1000 mm`
8	Typ odległości między słupkami. Maksimum Wartość odległości w polu 7 wyraża maksymalny dopuszczalny odstęp między słupkami. Zostanie utworzona wymagana liczba słupków środkowych w równych odstępach. Odstępy między słupkami nie będą większe niż ta maksymalna odległość. Dokładne Odstępy między środkowymi słupkami będą dokładnie równe wartości odległości podanej w polu 7. Wprowadź wartości odległości, używając następujących formatów: `6*950` lub `1000 800 800 1000 800`.	`Maksimum`
9	Odległość między pierwszymi dwoma słupkami.	`0 mm`
10	Odległość między pierwszym wskazanym punktem a pierwszym słupkiem.	`300 mm`
11	Wymiar nosków stopni.
12	Wysokość słupka od poziomu piętra.	`1300 mm`

Kierunek noska

Pozwala określić kierunek noska.


Opcja	Opis
	Domyślnie Pionowo Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Pionowo
	Poziomo
	Prostopadle

Zakładka Elementy

Na zakładce Elementy można określić profile słupków.

Profil słupka


Opcja	Opis
Słupek pierwszy	Pozwala zdefiniować profil pierwszego słupka przez wybranie go z katalogu profili. Pierwszy słupek jest tworzony zawsze. Nazwa domyślna to `SŁUPEK`.
Słupek środkowy	Umożliwia zdefiniowanie profilu środkowego słupka przez jego wybranie z katalogu profili. Środkowy słupek jest tworzony zawsze. Nazwa domyślna to `SŁUPEK`.
Słupek ostatni	Umożliwia zdefiniowanie profilu ostatniego słupka przez jego wybranie z katalogu profili. Ostatni słupek jest tworzony zawsze. Nazwa domyślna to `SŁUPEK`.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Obrót profilu słupka

Umożliwia zdefiniowanie obrotu i położenia profilu słupka.


Opcja	Opis	Domyślnie
Obrót profilu	Obrót i położenie profilu słupka.	Obrót = `Przód` Położenie = `Środek`
Wartość obrotu	Kąt obrotu profilu słupka (w stopniach) oraz odchylenie w płaszczyźnie.	Kąt obrotu = `0` Odsunięcie = `0 mm`

Rodzaj obrotu profilu słupka

Umożliwia zdefiniowanie kombinacji obrotów kolejnych słupków.


Opcja	Opis
	Domyślnie Typ 1 Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5

Zakładka Parametry

Na zakładce Parametry można określić sposób połączenia słupków ze schodami.

Właściwości połączenia


Opcja	Opis
Typ ustawienia połączenia	Umożliwia zdefiniowanie, czy do łączenia słupków ze schodami mają być używane ustawienia predefiniowane, czy użytkownika. Domyślnie są stosowane ustawienia predefiniowane.
Typ połączenia słupka	Rodzaj połączenia słupków. Domyślnie jest stosowane standardowe połączenie spawane. To pole jest aktywne tylko wtedy, gdy opcji Typ ustawienia połączenia nadano wartość Ustawienia początkowe.
Numer połączenia	Umożliwia zdefiniowanie połączenia łączącego słupki ze schodami przez jego wybranie z katalogu komponentów.
Właściwości połączenia	Pozwala wybrać plik atrybutu dla połączenia.
Kierunek	Kierunek połączenia.
Nazwa gotowego słupka	Wprowadź nazwę produktu.
