Ограждение. Стойки (S76)
Компонент Ограждение. Стойки (S76) создает стойки на одном или нескольких горизонтальных или наклонных косоурах лестницы. Стойки можно использовать также на бетонных перекрытиях.
Создаваемые объекты
-
Первая стойка
-
Средние стойки
-
Последняя стойка
Применение
|
Пример |
Описание |
|---|---|
|
|
Стойки крепятся к косоуру болтами. |
Ограничения
Note:
При изменении компонента Ограждение. Стойки (S76) все связанные с ним компоненты удаляются. Например, изменение стоек влечет за собой удаление лестницы, ограждения и других связанных со стойками компонентов.
Перед началом работы
Создайте косоуры, балки или перекрытия либо другие детали, к которым будут крепиться стойки.
Порядок выбора
-
Укажите начальную точку.
-
Укажите конечную точку.
-
Выберите нижнюю площадочную часть (опционально).
-
Выберите косоур.
-
Выберите верхнюю площадочную часть (опционально).
Щелкните средней кнопкой мыши, чтобы создать компонент.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Первая стойка |
|
2 |
Средние стойки |
|
3 |
Последняя стойка |
Вкладка «Рисунок»
Для управления созданием стоек служит вкладка Рисунок.
Выбор деталей лестницы
По умолчанию используется вариант Использовать все.
-
Использовать выбранные: стойки создаются только на выбранных деталях.
-
Использовать все: если косоур (или косоуры) созданы с помощью компонента-лестницы, выберите этот вариант.
Все косоуры, которые входят в состав компонента-лестницы и имеют одинаковое направление, выбираются.

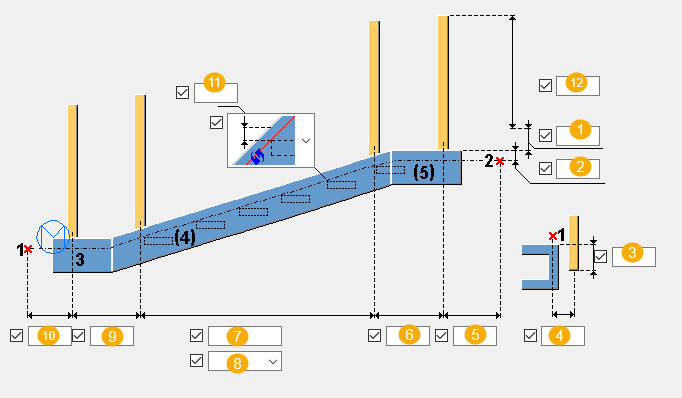

Положения деталей
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Дополнительная высота стойки. |
|
|
2 |
Высота уровня пола. |
1300 мм |
|
3 |
Смещение нижней точки стойки по вертикали. |
0 мм |
|
4 |
Смещение нижней точки стойки по горизонтали. |
0 мм |
|
5 |
Расстояние между второй указанной точкой и последней стойкой. |
300 мм |
|
6 |
Расстояние между последними двумя стойками. |
0 мм |
|
7 |
Шаг стоек. Для задания типа распределения используется поле 8. |
1000 мм |
|
8 |
Тип распределения стоек.
|
Максимум |
|
9 |
Расстояние между первыми двумя стойками. |
0 мм |
|
10 |
Расстояние между первой указанной точкой и первой стойкой. |
300 мм |
|
11 |
Размер, определяющий край проступи ступеней. |
|
|
12 |
Высота стойки от уровня пола. |
1300 мм |
Направление размера, определяющего край проступи ступеней
Задайте направление для размера, определяющего край проступи ступеней.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию По вертикали Этот параметр может быть изменен АвтоСтандартами. |
|
|
По вертикали |
|
|
По горизонтали |
|
|
Перпендикулярно |
Вкладка «Детали»
Для задания профилей стоек служит вкладка Детали.
Профиль стойки
|
Параметр |
Описание |
|---|---|
|
Первая стойка |
Задайте профиль первой стойки, выбрав его из каталога профилей. Первая стойка создается во всех случаях. По умолчанию используется имя STANCHION. |
|
Средняя стойка |
Задайте профиль средней стойки, выбрав его из каталога профилей. Средняя стойка создается во всех случаях. По умолчанию используется имя STANCHION. |
|
Последняя стойка |
Задайте профиль последней стойки, выбрав его из каталога профилей. Последняя стойка создается во всех случаях. По умолчанию используется имя STANCHION. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Поворот профиля стойки
Задайте поворот и положение профиля стойки.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Поворот профиля |
Поворот и положение профиля стойки. |
Поворот = Вперед Положение = Середина |
|
Значение поворота |
Угол поворота профиля стойки (в градусах) и смещение относительно плоскости. |
Угол поворота = 0 Смещение = 0 мм |
Тип поворота профиля стойки
Задайте сочетания поворотов для последовательных стоек.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Тип 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Тип 1 |
|
|
Тип 2 |
|
|
Тип 3 |
|
|
Тип 4 |
|
|
Тип 5 |
Вкладка «Параметры»
Для задания способа соединения стоек с лестницей служит вкладка Параметры.
Свойства соединения
|
Параметр |
Описание |
|---|---|
|
Тип параметров соединения |
Укажите, какие настройки будут использоваться для соединения стоек с лестницей: предустановленные или пользовательские. По умолчанию используются предустановленные настройки. |
|
Тип соединения стоек |
Тип соединения для стоек. По умолчанию используется тип «Сварка по умолчанию». Это поле доступно, только если в списке Тип параметров соединения выбран вариант Предустановленные настройки. |
|
Номер соединения |
Задайте соединение, используемое для крепления стоек к лестнице, выбрав его из каталога компонентов. |
|
Свойства соединения |
Выберите файл атрибутов для соединения. |
|
Направление |
Направление соединения. |
|
Наименование изделия стойки |
Введите наименование изделия. |
