Ограждение. Поручни (S77)
Компонент Ограждение. Поручни (S77) создает поручни, соединенные с двумя или более стойками. Поручни могут представлять собой перила лестницы или ограждение на горизонтальной балке или перекрытии.
Создаваемые объекты
-
Верхняя перекладина
-
Средние перекладины (горизонтальные или вертикальные)
-
Нижняя перекладина
-
Панели
-
Сгибы
Применение
|
Ситуация |
Описание |
|---|---|
|
|
Поручень из горизонтальных перекладин. |
|
|
Поручень из горизонтальных перекладин, соединенных с четырьмя стойками. |
|
|
Поручень из вертикальных перекладин, соединенных с четырьмя стойками. |
|
|
Барьер из вертикальных перекладин. |
Перед началом работы
Создайте стойки, например с помощью компонента Ограждение. Стойки (S76).
Порядок выбора
-
Выберите первую стойку.
-
Если стойки были созданы с помощью компонента Ограждение. Стойки (S76) и параметр Выбор стоек на вкладке Рисунок установлен в значение Использовать все или По умолчанию, ограждение создается при щелчке средней кнопкой мыши.
ИЛИ
-
Выберите первую стойку.
-
Если стойки были созданы отдельно или на вкладке Рисунок параметра Выбор стоек был установлен в значение Использовать выбранные, выберите вторую, третью и т. д. стойки.
Порядок выбора стоек определяет расположение ограждения. Первые две выбранные стойки определяют направления влево и вправо ограждения.
-
Щелкните средней кнопкой мыши, чтобы создать ограждение.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Верхняя перекладина |
|
2 |
Вертикальные перекладины |
|
3 |
Средние перекладины |
|
4 |
Нижняя перекладина |
Вкладка «Рисунок»
Для управления ограждением и оконечными элементами служит вкладка Рисунок.
Выбор стоек
По умолчанию используется вариант Использовать все.
-
Использовать выбранные: ограждение создается только на выбранных стойках.
-
Использовать все: выберите этот вариант, если стойки созданы с помощью компонента Ограждение. Стойки (S76).

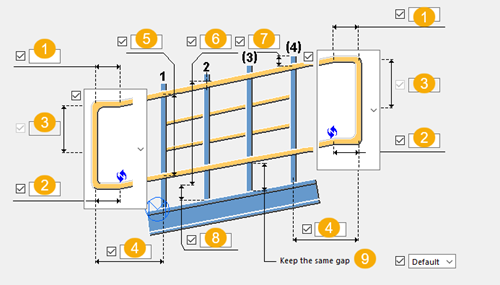

Положения деталей
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Длина горизонтальной части оконечного элемента верхней перекладины и место, где в оконечном элементе создается сгиб. При использовании оконечного элемента типа 4, если ввести в это поле отрицательное значение, верхняя и нижняя перекладины укорачиваются. |
150 мм |
|
2 |
Длина горизонтальной части оконечного элемента нижней перекладины. При использовании оконечного элемента типа 4, если в значение в поле 1 равно 0, нижние перекладины можно укоротить, введя в этом поле положительное значение. |
150 мм |
|
3 |
Длина вертикальной части оконечного элемента. Доступно на оконечных элементов типа 2 и 3. |
половина значения в поле 5 |
|
4 |
Длина всего оконечного элемента по горизонтали от первой или последней стойки. |
300 мм |
|
5 |
Расстояние между верхней и нижней перекладинами. Если средние перекладины равномерно размещены между верхней и нижней перекладинами, при изменении расстояния между верхней и нижней перекладиной их шаг корректируется. |
800 мм |
|
6 |
Высота ограждения от уровня пола. При изменении уровня пола высота ограждения также изменяется. |
определяется высотой стойки |
|
7 |
Длина вылета стойки за ограждение. Используйте этот параметр, если для параметра Подгонка верхней перекладины к стойкам установлено значение Вырез в стойках на вкладке Параметры. |
0 мм |
|
8 |
Уровень пола от низа стойки. При изменении уровня пола высота ограждения также изменяется. |
0 мм |
|
9 |
Укажите, оставить ли одинаковое расстояние между нижней перекладиной и нижней частью стоек. |
Нет |
Смещение ограждения
|
Описание |
|
|---|---|
|
1 |
Расстояние по вертикали между средними перекладинами и центром стойки. |
|
2 |
Расстояние по вертикали между верхней или нижней перекладиной и центром стойки. |
Левый и правый оконечный элемент
|
Формат |
Описание |
|
|---|---|---|
|
|
|
По умолчанию Тип 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Тип 1 |
|
|
|
Тип 2 |
|
|
|
Тип 3 |
|
|
|
Тип 4 |
Вкладка «Параметры»
Для определения разрезов, подгонки и зазоров между деталями ограждения служит вкладка Параметры.
Непрерывный профиль
|
Формат |
Описание |
|---|---|
|
Верх Непрерывный профиль |
Задайте непрерывный профиль, выбрав его из каталога профилей. Верхний непрерывный профиль создается, если длина цельного куска профиля больше 0 и параметр Зазор между деталями верхней перекладины установлен в значение Да. По умолчанию используется имя RAIL. |
|
Середина Непрерывный профиль |
Задайте непрерывный профиль, выбрав его из каталога профилей. Средний непрерывный профиль создается, если длина цельного куска профиля больше 0 и параметр Зазор между деталями средней перекладины установлен в значение Да. По умолчанию используется имя RAIL. |
|
Низ Непрерывный профиль |
Задайте непрерывный профиль, выбрав его из каталога профилей. Нижний непрерывный профиль создается, если длина цельного куска профиля больше 0 и параметр Зазор между деталями нижней перекладины установлен в значение Да. По умолчанию используется имя RAIL. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Длина перекладины
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Макс. длина верхней перекладины |
Максимальная длина верхней перекладины. |
3000 мм |
|
Макс. длина средней перекладины |
Максимальная длина средней перекладины. |
3000 мм |
|
Макс. длина нижней перекладины |
Максимальная длина нижней перекладины. |
3000 мм |
Подгонка перекладины
|
Формат |
Описание |
|---|---|
|
Подгонка верхней перекладины к стойкам |
Выберите тип подгонки между верхней перекладиной и стойками. Задайте допуск выреза и расстояния подгонки с помощью параметров Допуск выреза стойки/верхней перекладины и Расстояние подгонки верхней перекладины к стойкам. Детали сначала разрезаются, а затем подгоняются. По умолчанию подгонка не создается.
|
|
Расстояние подгонки верхней перекладины к стойкам |
Расстояние подгонки между центральной линией верхней перекладины и стойкой. |
|
Допуск выреза стойки/верхней перекладины |
Допуск выреза между верхней перекладиной и стойками. |
| Формат | Описание |
|---|---|
|
Верхняя перекладина на концевых стойках |
Выберите тип подгонки между верхней перекладиной и первой или последней стойкой, если оконечный элемент в начале или конце не создан.
|
|
Формат |
Описание |
|---|---|
|
Подгонка других перекладин к стойкам |
Выберите тип подгонки между средней или нижней перекладиной и стойками. Задайте допуск выреза и расстояния подгонки с помощью параметров Допуск выреза стойки/других перекладин и Расстояние подгонки другой перекладины к стойкам. Детали сначала разрезаются, а затем подгоняются. По умолчанию вырезы не создаются.
|
|
Расстояние подгонки другой перекладины к стойкам |
Расстояние подгонки между центральной линией средней или нижней перекладины и стойкой. |
|
Допуск выреза стойки/других перекладин |
Допуск разреза деталью между средней или нижней перекладиной и стойками. |
Разрезы перекладин
|
Формат |
Описание |
|---|---|
|
Разрезы верхней перекладины |
Укажите, как разрезается верхняя перекладина. По умолчанию используется вариант На макс. стойке.
|
|
Разрезы средней перекладины |
Укажите, как разрезается средняя перекладина. По умолчанию используется вариант На макс. стойке. |
|
Разрезы нижней перекладины |
Укажите, как разрезается нижняя перекладина. По умолчанию используется вариант На макс. стойке. |
Размеры фаски
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски для стоек. |
|
2 |
Вертикальный размер фаски для стоек. |
Зазор
|
Формат |
Описание |
|---|---|
|
Зазор между деталями верхней перекладины Зазор между деталями средней перекладины Зазор между деталями нижней перекладины |
Укажите, создается ли зазор между деталями перекладины. По умолчанию зазор не создается. |
Зазор между деталями
|
Описание |
|
|---|---|
|
1 |
Размер зазора между двумя последовательными деталями перекладины. |
|
2 |
Длина цельного куска профиля. |
Сборка
|
Формат |
Описание |
|---|---|
|
Создать сборку |
Выберите, какая деталь ограждения является главной деталью сборки. По умолчанию сборка не создается.
|
Вкладка «Перекладины»
Для задания профилей, разрезов на сгибах и соединений для верхней и нижней перекладин служит вкладка Перекладины.
Профили перекладин и оконечных элементов
|
Формат |
Описание |
|---|---|
|
Профиль верхней перекладины |
Задайте профиль верхней перекладины, выбрав его из каталога профилей. Верхняя перекладина создается во всех случаях. |
|
Профиль нижней перекладины |
Задайте профиль нижней перекладины, выбрав его из каталога профилей. Нижняя перекладина создается во всех случаях. |
|
Оконечный элемент в начале |
Задайте профиль оконечного элемента в начале, выбрав его из каталога профилей. По умолчанию Оконечный элемент в начале имеет профиль тот же, что и Профиль верхней перекладины. |
|
Оконечный элемент в конце |
Задайте профиль оконечного элемента в конце, выбрав его из каталога профилей. По умолчанию Оконечный элемент в конце имеет профиль тот же, что и Профиль верхней перекладины. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Разрезы на сгибах оконечных элементов
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без разреза Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без разреза Разрез возле угла не создается. |
|
|
Разрезы с обеих сторон Угол перекладины разрезается с левой и с правой стороны. Размеры разреза задаются на вкладке Сгибы. |
|
|
Разрез в середине угла Угол перекладины разрезается посередине. |
|
|
Разрез в середине угла под углом 45 градусов Угол перекладины разрезается плоскостью по биссектрисе. |
|
|
Разрез слева Угол перекладины разрезается с левой стороны. Размеры разреза задаются на вкладке Сгибы. |
|
|
Разрез справа Угол перекладины разрезается с правой стороны. Размеры разреза задаются на вкладке Сгибы. |
Положение разреза перекладин
Задайте положение разреза для верхней и нижней перекладин для оконечных элементов типа 1 и 4.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Разрез оконечного элемента на ближней стороне Этот параметр может быть изменен АвтоСтандартами. |
|
|
Разрез оконечного элемента на ближней стороне Перекладина проходит через первую или последнюю стойку и разрезается у ее поверхности. Оконечный элемент разрезается у поверхности на ближней стороне стойки, не пересекая ее. |
|
|
Разрез посередине стойки Перекладина проходит через первую или последнюю стойку и разрезается по ее средней линии. Оконечный элемент разрезается по средней линии стойки, пересекая ее. |
|
|
Разрез оконечного элемента на дальней стороне Перекладина разрезается у поверхности стойки, не пересекая ее. Оконечный элемент разрезается у поверхности на другой, дальней стороне стойки, пересекая ее. |
Положение разрезов на других сгибах
Задайте положение разрезов для остальных сгибов (т. е. не в углах оконечных элементов).
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Вырезы не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Вырезы не создаются. |
|
|
Разрезы с обеих сторон Сгиб перекладины разрезается с левой и с правой стороны. Размеры разреза задаются на вкладке Сгибы. |
|
|
Разрез в середине угла Сгиб перекладины разрезается посередине. |
|
|
Разрез в середине угла под углом 45 градусов Сгиб перекладины разрезается плоскостью по биссектрисе. |
Положение верхней перекладины / Положение нижней перекладины
Задайте положение ограждения по горизонтали.
По умолчанию используется вариант Середина.
Поворот верхней перекладины / Поворот нижней перекладины
Задайте поворот профиля для всех горизонтальных перекладин.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Тип 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Тип 1 |
|
|
Тип 2 |
|
|
Тип 3 |
|
|
Тип 4 |
|
|
Тип 5 |
|
|
Тип 6 |
|
|
Тип 7 |
|
|
Тип 8 |
Свойства крепления верхних и нижних перекладин
| Параметр | Описание |
|---|---|
|
Крепление верхней перекладины, Крепление нижней перекладины |
Укажите, следует ли использовать системный или пользовательский компонент для крепления верхних и нижних перекладин к стойкам. |
|
Компонент |
Выберите системный или пользовательский компонент из каталога Приложения и компоненты. |
|
Файл атрибутов |
Выберите файл атрибутов для компонента. |
|
Направление вверх |
Выберите направление вверх. |
|
Поворот |
Выберите поворот выбранного компонента. |
|
Значение поворота |
Введите значение поворота. |
Вкладка «Средние перекладины»
Для определения горизонтальных средних перекладин служит вкладка Средние перекладины.
Профиль перекладины
|
Формат |
Описание |
|---|---|
|

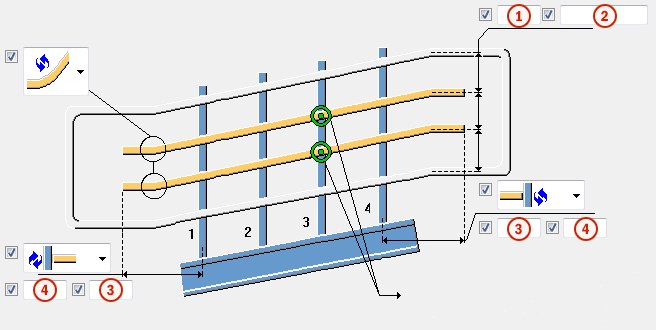

1 2 3 4 |
Задайте профиль средней перекладины, выбрав его из каталога профилей. По умолчанию профиль средней перекладины имеет такой же размер, что и профиль верхней перекладины. По умолчанию используется имя MIDDLE RAIL. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Тип средних перекладин
|
Формат |
Описание |
|---|---|
|
Профили средних перекладин |
Количество перекладин и профиль, используемый для средних перекладин. Если ввести, например, 3*2, будет создано три горизонтальных средних перекладины из профиля, указанного в поле 2. Если ввести, например, 2*2 1, будет создано две горизонтальных средних перекладины из профиля, указанного в поле 2, и еще одна или несколько перекладин (в зависимости от необходимого количества перекладин) из профиля, указанного в поле 1. Если ввести, например, 3, будут созданы горизонтальные средние перекладины из профиля, указанного в поле 3. Количество перекладин определяется количеством, заданным для горизонтальных или вертикальных перекладин. По умолчанию создаются только перекладины из профиля, указанного в поле 1. |
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Создаются горизонтальные средние перекладины. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Создаются горизонтальные средние перекладины. |
|
|
Создаются вертикальные средние перекладины (штакетины) в соответствии с параметрами на вкладке Вертикальные перекладины. |
|
|
Создаются панели. |
Положение средней перекладины
Задайте положение ограждения по горизонтали.
По умолчанию используется вариант Середина.
Поворот средней перекладины
Задайте поворот профиля для всех горизонтальных перекладин.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Тип 1 Этот параметр может быть изменен АвтоСтандартами. |
|
|
Тип 1 |
|
|
Тип 2 |
|
|
Тип 3 |
|
|
Тип 4 |
|
|
Тип 5 |
|
|
Тип 6 |
|
|
Тип 7 |
|
|
Тип 8 |
Положение разрезов на сгибе
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без разреза Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без разреза Вырезы не создаются. |
|
|
Разрезы с обеих сторон Сгиб перекладины разрезается с левой и с правой стороны. Размеры разреза задаются на вкладке Сгибы. |
|
|
Разрез в середине угла Сгиб перекладины разрезается посередине. |
|
|
Разрез в середине угла под углом 45 градусов Сгиб перекладины разрезается плоскостью по биссектрисе. |
Вылет горизонтальной средней перекладины
|
Формат |
Описание |
|
|---|---|---|
|
|
|
По умолчанию Без вылета Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Без вылета Средняя перекладина заканчивается у внутренней поверхности стойки, не пересекая стойку. |
|
|
|
Проход через стойку Средняя перекладина заканчивается у наружной поверхности стойки, пересекая стойку. |
|
|
|
Горизонтальный вылет Средние перекладины выходят внутрь оконечного элемента на заданное расстояние по горизонтали. Если ограждение наклонное, вылет сгибается в соответствии с размерами оконечного элемента. Перекладину можно укоротить, введя отрицательное значение в поле 3. |
|
|
|
Вылет с горизонтальным и наклонным участками Средние перекладины удлиняются с использованием двух горизонтальных размеров. Поле 3 предназначено для длины горизонтального участка перекладины, а поле 4 — для длины наклонного участка перекладины. |
Разрезы на сгибах оконечных элементов
Этот раздел недоступен, если в качестве типа средних перекладин выбраны вертикальные средние перекладины.
|
Описание |
|
|---|---|
|
1 |
Количество горизонтальных средних перекладин. |
|
2 |
Шаг горизонтальных средних перекладин. |
|
3 |
Длина горизонтального вылета средней перекладины в оконечный элемент. Перекладину можно укоротить, введя отрицательное значение. Это поле используется, когда параметр «Вылет горизонтальной средней перекладины» установлен в значение «Горизонтальный вылет». |
|
4 |
Длина вылет средней перекладины с горизонтальным и наклонным участками. Средние перекладины удлиняются с использованием двух горизонтальных размеров. Поле 3 предназначено для длины горизонтального участка перекладины, а поле 4 — для длины наклонного участка перекладины. Это поле используется, когда параметр «Вылет горизонтальной средней перекладины» установлен в значение «Вылет с горизонтальным и наклонным участками». |
Свойства крепления средней перекладины
| Параметр | Описание |
|---|---|
|
Крепление средней перекладины |
Укажите, следует ли использовать системный или пользовательский компонент для крепления средних перекладин к стойкам. |
|
Компонент |
Выберите системный или пользовательский компонент из каталога Приложения и компоненты. |
|
Файл атрибутов |
Выберите файл атрибутов для компонента. |
|
Направление вверх |
Выберите направление вверх. |
|
Поворот |
Выберите поворот выбранного компонента. |
|
Значение поворота |
Введите значение поворота. |
|
Соединить с |
Выберите, одна или две перекладины крепятся к стойкам.
|
Выносной поручень
В качестве выносного поручня может выступать одна средняя перекладина, смещенная по вертикали и по горизонтали относительно верхней перекладины. Для соединения перекладины со стойками можно использовать системный или пользовательский компонент. Также можно выбрать конец выносного поручня. Если выносной поручень относится к косоуру с наклоном, можно задать вылет выносного поручня с размерами наклонного и горизонтального участков.
Чтобы создать выносной поручень:
-
На вкладке Рисунок сместите средние перекладины относительно стоек.
-
На вкладке Перекладины в качестве профиля для нижней и верхней перекладины установите значение 0, чтобы эти перекладины не создавались.
-
На вкладке Средние перекладины установите количество горизонтальных перекладин равным 1 и откорректируйте расстояние до поручня.
-
Если вы хотите удлинить конец поручня так, чтобы в нем был горизонтальный участок, выберите вариант «Вылет с горизонтальным и наклонным участками» на вкладке Средние перекладины и введите длины для наклонного и горизонтального участков.
-
Создайте пользовательский стык.
Укажите точки на внешнем вылете главной и второстепенной деталей.
Описание
1
Главная деталь
2
Второстепенная деталь
3
Первая указанная точка
4
Вторая указанная точка
-
Сохраните стандартные свойства для пользовательского стыка.
-
На вкладке Средние перекладины выберите имя и свойства пользовательского стыка и задайте направление компонента.
Вкладка «Вертикальные перекладины»
Для определения вертикальных перекладин (штакетин) служит вкладка Вертикальные перекладины. Параметры на вкладке Вертикальные перекладины доступны, только если в качестве типа средних перекладин на вкладке Средние перекладины выбраны вертикальные средние перекладины.
Штакетины
|
Формат |
Описание |
|
|---|---|---|
|
|
|
По умолчанию Штакетины не создаются внутри оконечного элемента. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Штакетины не создаются внутри оконечного элемента. |
|
|
|
Штакетины создаются внутри оконечного элемента при использовании оконечного элемента типа 1 или 4. |
Тип соединения между штакетинами и верхними и нижними перекладинами
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Нет Этот параметр может быть изменен АвтоСтандартами. |
|
|
Нет Штакетины создаются от центра верхней перекладины до центра нижней перекладины. |
|
|
С подгонкой Штакетины подгоняются в точках создания по плоскости, которая следует уклону горизонтальных перекладин. |
|
|
Обрез по детали Штакетины обрезаются с обеих сторон профилями горизонтальных перекладин. |
|
|
Соединение Штакетины крепятся к верхней и нижней перекладинам с помощью системного соединения. |
Шаг штакетин
|
Параметр |
Описание |
|---|---|
|
1 |
Шаг штакетин между двумя последовательными стойками. |
|
2 |
Тип распределения. По умолчанию используется тип распределения «Равные».
|
Размеры фаски
|
Описание |
|
|---|---|
|
1 |
Горизонтальный размер фаски для штакетин. |
|
2 |
Вертикальный размер фаски для штакетин. |
Поворот профиля
Задайте поворот профиля для всех вертикальных перекладин.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию |
|
|
Тип 1 |
|
|
Тип 2 |
|
|
Тип 3 |
|
|
Тип 4 |
|
|
Тип 5 |
|
|
Тип 6 |
|
|
Тип 7 |
|
|
Тип 8 |
Свойства соединения
|
Параметр |
Описание |
|---|---|
|
Верх. крепление верт. перекладины |
Задайте номер компонента, который соединяет штакетины с верхней перекладиной, выбрав его из каталога компонентов. Использовать пользовательский компонент нельзя. Выберите также файл атрибутов для компонента. |
|
Ниж. крепление верт. перекладины |
Задайте номер компонента, который соединяет штакетины с нижней перекладиной, выбрав его из каталога компонентов. Использовать пользовательский компонент нельзя. Выберите также файл атрибутов для компонента. |
Вкладка «Панели»
Вкладка Панели служит для создания панелей между стойками. При создании панелей никакие другие вертикальные или горизонтальные перекладины не создаются. Параметры на вкладке Панели доступны, только если в качестве типа средних перекладин на вкладке Средние перекладины выбраны панели. Для создания средних панелей можно использовать пользовательские стыки, а для создания оконечных панелей — пользовательские узлы.
Свойства панели
|
Параметр |
Описание |
|---|---|
|
Имя детали/№ соед. |
Задайте номер пользовательского компонента, используемого для создания панели, выбрав его из каталога компонентов. |
|
Файл атрибутов |
Выберите файл атрибутов для пользовательского компонента. |
|
Направление стыка |
Задайте направление стыка. |
Тип панели
Для пользовательских узлов номера на рисунках соответствуют следующим деталям:
|
Номер |
Деталь |
|---|---|
|
1 |
Первая стойка (главная деталь узла). |
|
2 |
Точка наверху первой стойки (первая входная точка узла). |
|
3 |
Точка внизу первой стойки (вторая входная точка узла). |
Для пользовательских стыков номера на рисунках соответствуют следующим деталям:
|
Номер |
Деталь |
|---|---|
|
1 |
Первая стойка (главная деталь стыка). |
|
2 |
Вторая стойка (второстепенная деталь стыка). |
|
3 |
Точка наверху первой стойки (первая входная точка стыка). |
|
4 |
Точка внизу первой стойки (вторая входная точка стыка). |
|
Параметр |
Описание |
|---|---|
|
|
Левая оконечная панель Используйте для создания этой панели пользовательский узел. Эта панель соединяется только с одной стойкой. |
|
|
Первая панель Используйте для создания этой панели пользовательский стык. Размер этой панели может отличаться от размера остальных панелей. |
|
|
Последняя панель Используйте для создания этой панели пользовательский стык. Размер этой панели может отличаться от размера остальных панелей. |
|
|
Правая оконечная панель Используйте для создания этой панели пользовательский узел. Эта панель соединяется только с одной стойкой. |
|
|
Обычная горизонтальная панель Используйте для создания этой панели пользовательский стык. |
|
|
Обычная наклонная панель Используйте для создания этой панели пользовательский стык. |
|
|
Горизонтальная панель, сопряжение с наклонным участком (нижнее) Используйте для создания этой панели пользовательский стык. |
|
|
Горизонтальная панель, сопряжение с наклонным участком (верхнее) Используйте для создания этой панели пользовательский стык. |
Вкладка «Сгибы»
Для задания положения разрезов на сгибах перекладин и профилей для согнутых деталей перекладин служит вкладка Сгибы.
Профиль сгиба
|
Формат |
Описание |
|---|---|
|
Изгиб |
Задайте профиль сгиба перекладины, выбрав его из каталога профилей. Создается только при условии, что в разделе «Разрезы на сгибах оконечных элементов» на вкладке Перекладины выбран вариант «Разрезы с обеих сторон», «Разрез слева» или «Разрез справа». |
|
90 градусов |
Задайте профиль перекладины, выбрав его из каталога профилей. Создается только при условии, что в разделе «Положение разрезов на сгибе» на вкладке Перекладины или на вкладке Средние перекладины выбран вариант «Разрезы с обеих сторон». |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Размеры сгиба
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Радиус сгиба для деталей перекладины. |
50 мм |
|
2 |
Расстояние до разреза по перекладинам с правой стороны сгиба. Это расстояние можно задать отдельно для обоих концов перекладины. |
75 мм |
|
3 |
Расстояние до разреза по перекладинам с левой стороны сгиба. Это расстояние можно задать отдельно для обоих концов перекладины. |
75 мм |
Сварные швы
См. ссылку ниже:
