Montants soudés sur Tés (87)

Montant soudés sur Tés (87) utilise deux plats pour créer une attache entre un limon et un montant. Un plat d'attache est boulonné sur l’âme du limon et un plat d'appui est soudé sur plat d'attache et au montant.

Objets créés

Platine
Plat d'appui
Boulon
Soudures

Utilisation


Situation	Description
	Limon relié à un montant par deux plats

Ordre de sélection

Sélectionnez la pièce principale.
Sélectionnez la pièce secondaire.

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Description
1	Platine
2	Plat d'appui

Onglet Graphique

Utilisez l'onglet Graphique pour définir la géométrie de l'attache.

Dimensions


	Description
1	Position verticale du plat porteur. Distance entre le dessus de la pièce principale et l'axe du plat d'appui. Par défaut, la distance est égale à la distance entre le dessus de la pièce principale et l’axe de cette dernière.
2	Distance verticale entre le dessous de la pièce secondaire et l’axe du plat d'appui. Par défaut, la distance est égale à zéro.


	Description
1	Distance verticale entre l'axe du plat d'appui et l'axe du plat d'attache. Par défaut, la distance est égale à zéro.
2	Excentricité du plat d'attache Distance horizontale entre l'axe du montant et le l'axe du plat d'attache. Par défaut, l'excentricité est à zéro.

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Pièces


Option	Description	Défaut
Plat attache	Epaisseur et largeur du plat d'attache.	Épaisseur d’un plat rectangulaire : `10 mm`. Largeur : `120 mm`
Plat d'appui	Épaisseur et hauteur du plat d'appui.	Épaisseur : `12 mm` La hauteur est déterminée par les distances des boulons définies dans l’onglet Boulons.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir l'orientation et les chanfreins du plat d'attache.

Type plat


Option	Description
	Défaut Rectangulaire Autodéfauts permet de modifier cette option.
	Rectangulaire
	Diamond
	Triangulaire
	Circulaire
	Rectangulaire selon boulons La taille du plat est déterminée par les valeurs que vous entrez dans l'onglet Boulons.
	Circulaire selon boulons La taille du plat est déterminée par les valeurs que vous entrez dans l'onglet Boulons.

Orientation du plat si inclinaisons


Option	Description
	Défaut Perpendiculaire à la pièce secondaire Autodéfauts permet de modifier cette option.
	Perpendiculaire à la pièce secondaire
	Orienté sur la pièce principale

Orientation du plat


Option	Description
	Défaut Horizontale Autodéfauts permet de modifier cette option.
	Perpendiculaire
	Horizontale

Type chanfrein


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit Définissez les dimensions horizontale et verticale du chanfrein.
	Chanfrein arrondi Définissez le rayon du chanfrein.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les propriétés des boulons.

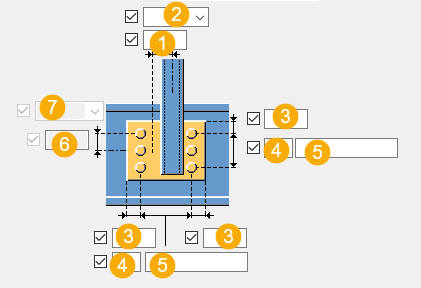

Dimensions du groupe de boulons


	Descriptions
1	Dimension de la position horizontale du groupe de boulons.
2	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Dimension de la position verticale du groupe de boulons.
7	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4
