Baluster trapboom (87)

Baluster trapboom (87) gebruikt twee platen om een verbinding te maken tussen een trapboom en een baluster. Er wordt een verbindingsplaat gebout aan het lijf van de trapboom en er wordt een ondersteuningsplaat gelast aan zowel de verbindingsplaat als de baluster.

Gemaakte objecten

Verbindingsplaat
Ondersteuningsplaat
Bout
Lassen

Gebruiken voor


Situatie	Beschrijving
	Trapboom verbonden met baluster met twee platen

Volgorde van selectie

Selecteer het hoofdonderdeel.
Selecteer het aansluitend onderdeel.

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Verbindingsplaat
2	Ondersteuningsplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de geometrie van de verbinding te controleren.

Dimensions


	Beschrijving
1	Verticale positie van de ondersteuningsplaat. Afstand vanaf de bovenste rand van het hoofdonderdeel naar de hartlijn van de ondersteuningsplaat. De afstand is standaard gelijk aan de afstand vanaf de bovenrand van het hoofdonderdeel tot de hartlijn van het hoofdonderdeel.
2	Verticale afstand tussen de onderrand van het aansluitende onderdeel en de hartlijn van de ondersteuningsplaat. De afstand is standaard nul.

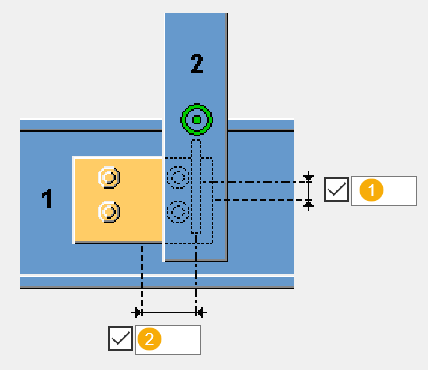

	Beschrijving
1	Verticale afstand tussen het middelpunt van de oplegplaat en het middelpunt van de verbindingsplaat. De afstand is standaard nul.
2	Excentriciteit van verbindingsplaat Horizontale afstand tussen de hartlijn van de baluster en het middelpunt van de verbindingsplaat. De excentriciteit is standaard nul.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving	Standaard
Verbindingsplaat	Dikte en breedte van de verbindingsplaat.	Dikte van een rechthoekige plaat: `10 mm`. Breedte: `120 mm`
Ondersteuningsplaat	Dikte en hoogte van de ondersteuningsplaat.	Dikte: `12 mm` De hoogte wordt bepaald door de boutafstanden die zijn gedefinieerd op het tabblad Bouten.

Tabblad Parameters

Gebruik het tabblad Parameters om de richting en afwerkingen van de verbindingsplaat te definiëren.

Plaattype


Optie	Beschrijving
	Standaard Rechthoekig AutoDefaults kan deze optie wijzigen.
	Rechthoekig
	Diamond
	Driehoekig
	Cirkelvormig
	Rechthoekig op bouten De plaatgrootte wordt bepaald door de waarden die u invoert op het tabblad Bouten.
	Cirkel afh. van bouten De plaatgrootte wordt bepaald door de waarden die u invoert op het tabblad Bouten.

Plaatoriëntatie in schuine situaties


Optie	Beschrijving
	Standaard Loodrecht op het aansluitende onderdeel AutoDefaults kan deze optie wijzigen.
	Loodrecht op het aansluitende onderdeel
	Georiënteerd op het hoofdonderdeel

Plaat oriëntatie


Optie	Beschrijving
	Standaard Horizontaal AutoDefaults kan deze optie wijzigen.
	Loodrecht
	Horizontaal

Type afwerking


Optie	Beschrijving
	Standaard Geen afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking Definieer de horizontale en verticale maatlijnen van de afwerking.
	Ronde afwerking Definieer de afwerkingsradius.

Tabblad Bouten

Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.

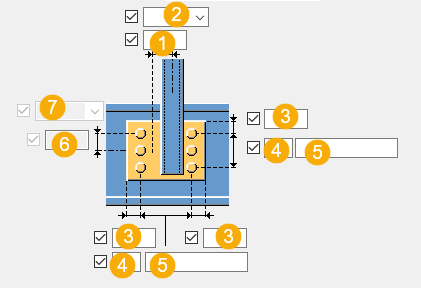

Maatlijnen van de boutgroep


	Beschrijvingen
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten. Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links. Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten. Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Maatlijn voor de verticale positie van de boutgroep.
7	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
