GdC porteurs multiples (S84)

GdC porteurs multiples (S84) permet de créer des montants et des lisses reliés sur une ou plusieurs poutres.

Objets créés

Garde-corps (lisse supérieur)
Lisse de genou (lisse inférieure)
Montants
Garde-pieds
Soudures

Utilisation


Situation	Description
	Lisse créée sur plusieurs poutres.

Ordre de sélection

Sélectionnez la première position de la lisse.
Sélectionnez la seconde position de la lisse.
Sélectionnez la première poutre.
Sélectionnez la deuxième poutre et les poutres suivantes si nécessaire.
Cliquez sur le bouton central de la souris pour créer la lisse.

Clé d'identification de pièce


	Description
1	Lisses Les lisses supérieure et inférieure sont créées.
2	Garde-pied
3	Montant

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer les dimensions de la lisse.

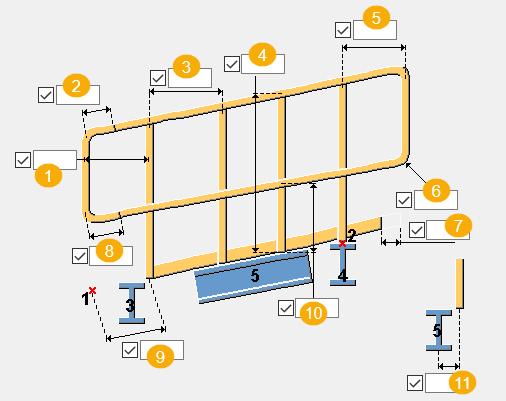

Dimensions de la lisse


	Description
1	Longueur horizontale totale de l'extrémité à partir du premier ou du dernier montant.
2	Longueur horizontale de la terminaison située sur la main-courante et emplacement où la crosse est créée dans la terminaison.
3	Distance horizontale entre les montants.
4	Distance entre la lisse supérieure et la poutre.
5	Longueur horizontale totale de l'extrémité à partir du premier ou du dernier montant.
6	Angle pli
7	Distance origine/extrémité du garde-pied par rapport à l'origine/extrémité de la lisse.
8	Longueur horizontale de la terminaison située sur la lisse inférieure et emplacement où la crosse est créée dans la terminaison.
9	Distance horizontale jusqu’au premier montant à partir du premier point d’entrée. Il s’agit de la position du premier montant à partir du premier point d’entrée.
10	Distance entre la poutre et la lisse basse.
11	Distance verticale entre le centre de la poutre et le centre du montant.

Onglet Eléments

Utilisez l'onglet Pièces pour paramétrer les propriétés de la lisse.

Pièces


Option	Description
Profil de montant	Sélectionnez le profil du montant dans le catalogue de profils.
Main courante	Sélectionnez la main courante dans le catalogue de profils.
Lisses	Sélectionnez la lisse dans le catalogue de profils.
Garde-pied	Epaisseur, largeur et hauteur du garde-pied.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir si des montants et des garde-pieds sont créés, ainsi que les positions des montants, des lisses et des coupes de lisse.


Option	Description
Nom de produit montants	Saisissez le nom du montant.
Nom de produit coudé	Saisissez le nom du produit coudé.
Longueur maxi garde-pied	Définissez la longueur maximale du garde-pied.
Création d'assemblage	Indiquez si vous souhaitez créer un assemblage des pièces.

Création de montant


Option	Description
	Aucun montant n'est créé.
	Les montants sont créés.

Positions de coupe de lisse

Sélectionnez la position de coupe de la lisse et définissez la dimension de la coupe.


Option	Description
	La lisse est coupée au deuxième montant.
	La lisse est coupée au premier montant.
	La lisse est coupée à chaque montant.

Montant et position de la lisse


Option	Description
	Les montants et les lisses sont créés sur le côté gauche des poutres.
	Les montants et les lisses sont créés sur le côté droit des poutres.

Création d'un garde-pied


Option	Description
	Aucun garde-pied n'est créé.
	Les garde-pieds sont créés.

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
