階段ベース (1038)

[階段ベース (1038)] では、桁のピックした点にボルト付けされた水平プレートとオプションの垂直プレートを作成します。プレートは桁に溶接されます。

作成されるオブジェクト


状況	説明

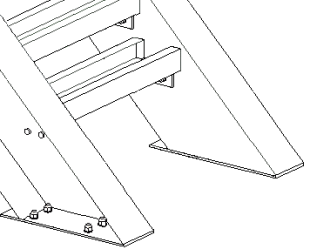

	水平プレートおよび垂直プレートを持つ階段ベースです。
	水平プレートおよび垂直プレートを持つ階段ベースです。
	水平プレートを持つ階段ベースです。

[階段ベースディテール (1038)] は、[一般] タブで [上方向] が [+z] に設定されている場合にのみ機能します。[上部方向] が [自動] に設定されている場合は機能しません。

側桁を作成します。


	部材
1	水平プレート
2	垂直プレート

水平および垂直プレートのプロパティを制御するには、[ピクチャー] タブを使用します。


	説明	デフォルト
1	プレートの位置。ピックした点から垂直プレートの内面までの水平距離を定義します。	メートル: `31 mm` フィート・インチ: `1 1/4 インチ`
2	プレートの位置。ピックした点から水平プレートの上面までの垂直距離を定義します。	`0 mm`
3	コンポーネントの上方向を基準とする水平テンプレートのオフセット。	`0 mm`

水平および垂直プレートのプロパティを制御するには、[部材] タブを使用します。


オプション	説明
水平プレート垂直プレート	プレートの厚さ、幅、および高さ。デフォルトの名前は、`PLATE` です。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。
仕上げ	部材の表面がどのように処理されているかを示します。

水平プレートでボルトのプロパティを制御するには、[ボルト] タブを使用します。ボルトまたはスタッドの作成を選択できます。デフォルトでは、ボルトが作成されます。


	説明
1	ボルト縁端距離。縁端距離とは、ボルトの中心から部材の端部までの距離です。
2	ボルト本数。
3	ボルト間隔。ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。


オプション	説明	デフォルト
ボルトサイズ	ボルト径。	使用可能なサイズは、ボルトセットカタログに定義されています。
ボルトセット名	コンポーネント内で使用するボルトセット名です。	使用可能なボルトセットは、ボルトセットカタログに定義されています。
呼びに加える値	ボルトと孔の間のギャップです。
部材内ネジ	軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。頭なしボルトを使用する場合は無視されます。	`はい`
現場/工場	ボルトの取り付け作業を行う場所です。	`現場`

長孔、調整孔、小さな孔を定義できます。


オプション	説明	デフォルト
1	長孔の垂直寸法です。	`0`。丸孔になります。
2	長孔の水平寸法、または調整孔のクリアランスです。	`0`。丸孔になります。
孔タイプ	[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。
長孔の回転	孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。
長孔部材	長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。

選択したチェックボックスによって、ボルトセットに使用されるコンポーネントオブジェクト (ボルト、ワッシャー、およびナット) が定義されます。

孔のみを作成する場合は、チェックボックスをすべてオフにします。

既存のコンポーネントのボルトセットを変更するには、[変更の結果] チェックボックスをオンにし、[変更] をクリックします。

ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。


オプション	説明
	デフォルトボルトの方向 1 オートデフォルトにより、このオプションを変更できます。
	ボルトの方向 1
	ボルトの方向 2
