기본값

수평 계단참

노칭됨

스트링거 상단이 지지 부재 위에 위치합니다. 수직 및 수평 플레이트가 스트링거 단부에 용접됩니다.

기본값

수직

하부의 선택한 점이 마지막 계단의 상단 평면에 위치하는 수직 계단참을 생성합니다.

수평

하부의 선택한 점이 마지막 계단 상단 평면에 위치하는 수평 계단참을 생성합니다.

수직 하부의 점

선택한 점이 철골 또는 마감 바닥 상단에 위치합니다.

수평 하부 지점

선택한 점이 철골 상단 또는 마감 바닥에 위치합니다.

노칭됨

지지 부재를 받치도록 스트링거 하단에 노치를 생성합니다. 수직 플레이트가 스트링거 단부에 용접됩니다.

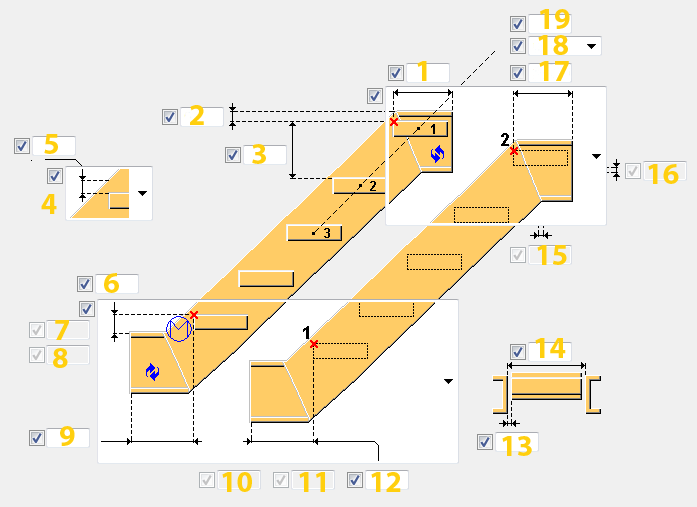

1

상부 점부터 왼쪽 상단 계단참의 단부까지 거리

값을 0mm로 설정하면 왼쪽 상단 계단참이 생성되지 않습니다.

상단 계단참 유형을 노칭으로 설정한 경우, 스트링거 가장자리에서 수평 플레이트의 절단 치수를 정의합니다.

0mm

2

상단 점부터 상단 계단참의 철골 상단까지 수직 거리를 정의합니다.

상단 계단참을 생성하지 않으면 스트링거 철골 상단이 사용됩니다.

상단 계단참 유형을 노칭으로 설정한 경우, 상부 점부터 스트링거 상단 수평 컷부까지 수직 거리를 정의합니다.

200mm

3

연속되는 두 계단 사이에 허용되는 최대 거리를 정의합니다.

계단 사이의 간격은 계단 간격 유형 정확함 또는 같음 및 계단 개수를 사용하여 계산합니다.

예를 들어 계단 높이가 200mm이어야 하는 경우 정확함으로 설정하면 정확히 이 높이의 계단이 생성됩니다(계단 개수를 정수로 입력). 같음으로 설정하면 높이가 200mm와 가능한 가깝게 계산되어 하단부터 상단까지 필요한 계단 개수가 생성됩니다

(Z*220)/(Z+220)mm,

여기에서 Z는 선택한 2개의 점 간 수직 거리를 말합니다.

4

다음과 같이 계단의 노징 치수의 방향을 선택합니다.

• 수직
• 수평
• 직각

수직

5

계단의 노징 치수를 정의합니다. 이 치수는 선택한 방향에 따라 달라집니다.

0mm

6

이 치수는 선택하는 하단 계단참 유형에 기초하여 정의합니다.

• (수평 또는 수평 하부 지점 하단 계단참)에 따라 달라집니다.

  상부 점부터 하부 계단참의 철골 상단까지 수직 거리를 정의합니다.

• 수직 또는 수직 하부 점 하단 계단참

  하부의 선택 점부터 하단 계단참의 가장 먼 표면까지의 수평 거리를 정의합니다.

• 노칭된 하단 계단참

  하부 점부터 스트링거 수직 컷부까지의 수평 거리를 정의합니다. 기본적으로 컷은 지지 부재 가장자리에 생성됩니다.

150mm

7

하부 점에서 첫 번째 계단까지 수직 치수를 정의합니다.

계단 간격 유형이 같음으로 설정되고 하단 계단참 유형이 수직 또는 수평 하부 점인 경우 이 치수를 정의할 수 있습니다.

계단 사이 수직 간격과 동일함

8

스트링거 가장자리에서 수직 플레이트의 컷 치수를 정의합니다.

하단 계단참 유형이 노칭으로 설정된 경우 이 치수를 정의할 수 있습니다.

0mm

9

12

이 치수는 선택하는 하단 계단참 유형에 기초하여 정의합니다.

• (수평 또는 수평 하부 지점 하단 계단참)에 따라 달라집니다.

  하부 점과 하단 계단참 사이의 수평 가장자리 거리를 정의합니다.

• 수직 또는 수직 하부 지점 하단 계단참.

  하부 점과 하단 계단참의 가장 낮은 점 사이의 수직 가장자리 거리를 정의합니다.

600mm

10

하부 지지 부재와 스트링거 컷 사이의 수직 간격을 정의합니다.

하단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다.

0mm

11

하부 지지 부재와 스트링거 컷 사이의 수평 간격을 정의합니다.

하단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다.

0mm

13

계단 양쪽 측면의 길이를 동일하게 단축하는 치수를 정의합니다.

0mm

14

계단의 너비를 정의합니다.

1,000mm

15

상부 지지 부재와 스트링거 컷 사이의 수평 간격을 정의합니다.

상단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다.

0mm

16

상부 지지 부재와 스트링거 컷 사이의 수직 간격을 정의합니다.

상단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다.

0mm

17

이 치수는 선택하는 상단 계단참 유형에 기초하여 정의합니다.

• 수평 상단 계단참

  상부 점부터 스트링거의 단부까지의 거리를 정의합니다.

• 노칭된 상단 계단참.

  상부 점과 스트링거 수직 컷부 사이의 수평 거리를 정의합니다. 기본적으로 컷부는 지지 부재 가장자리에 생성됩니다.

이 치수를 0mm로 설정하면 상단 계단참이 생성되지 않습니다.

0mm

18

계단 간격 유형을 선택합니다.

• 정확함은 정확히 정의된 높이대로 계단을 생성합니다. 계단 개수를 정수로 입력합니다.
• 같음는 정의된 계단 높이와 최대한 가깝게, 계산된 높이에 따라 하단에서 상단까지 필요한 계단 개수를 생성합니다.

간격 유형에 따라 계단 사이의 수직 간격 계산 방식이 달라집니다.

정확함을 선택하고 하단 계단참 유형을 수평 또는 수직 하부 점으로 설정하면 상부 점부터 하부 점까지 계단 간격으로 지정됩니다. 그 밖에 모든 경우에는 하부 점부터 상부 점까지 계단 간격으로 지정됩니다.

19

계단 개수를 입력합니다.

이 옵션은 계단 간격 유형 및 계단 간격에 따라 달라집니다.

계단 간격 유형을 정확함 또는 같음으로 설정하고 간격 거리가 정의되지 않으면 Z pan (S74)은 사용자가 정의한 계단 개수를 생성합니다.

선택한 점 사이의 수직 거리와 계단 사이의 간격을 기준으로 계산됨

1

왼쪽 스트링거

항상 생성됨

프로파일 카탈로그에서 프로파일을 선택합니다.

BLU400*2

기본 이름은 STRINGER입니다.

1

오른쪽 스트링거

항상 생성됨

프로파일 카탈로그에서 프로파일을 선택합니다.

BLU400*2

기본 이름은 STRINGER입니다.

2

상부 H 플레이트

스트링거 상단이 지지 보 위에 위치하는 경우에만 생성됩니다.

6mm

기본 이름은 플레이트입니다.

3

상부 V 플레이트

스트링거 상단이 지지 보 상단에 위치하는 경우에만 생성됩니다.

6mm

기본 이름은 플레이트입니다.

4

하부 V 플레이트

스트링거 하단이 지지 보 위에 위치하는 경우에만 생성됩니다.

6mm

기본 이름은 PLATE입니다.

어셈블리 생성

계단 컴포넌트에서 어셈블리를 형성하는 부재를 정의합니다. 기본값은 스트링거입니다.

• 아니오: 컴포넌트에 용접부가 생성되지 않습니다.

• 예: 컴포넌트에 모든 용접부가 생성됩니다.

• 스트링거: 계단과 스트링거 사이에 용접부 2 및 3은 생성되지 않습니다. 스트링거가 개별 어셈블리로 유지되고 각 계단이 개별 어셈블리로 유지됩니다. 브라켓이 스트링거에 용접됩니다.

스트링거 기준선

• 위쪽: 계단 내부에서 상단면에 위치한 선을 기준선으로 사용합니다.
• 노징: 계단의 노징 선을 기준선으로 사용합니다.

기준선은 공장 도면에 사용합니다.

평면에서의 위치

계단의 위치. 계단의 중간선을 기준선으로 사용합니다. 기본값은 오른쪽입니다.

오프셋

평면에서의 위치 옵션에서 설정한 위치에서 평면상의 계단 오프셋.

기본 오프셋은 0 mm입니다.

스트링거 회전

축을 중심으로 하는 스트링거의 회전. 기본값은 상단 입니다.

맨 위쪽 계단 생성

계단의 첫 번째 계단(가장 높은 계단) 생성 여부를 정의합니다. 기본적으로 첫 번째 계단이 생성됩니다.

맨 아래쪽 계단 생성

계단의 마지막 계단(가장 낮은 계단) 생성 여부를 정의합니다. 기본적으로 마지막 계단이 만들어집니다.

브라켓

계단과 스트링거의 접합 방법을 선택합니다.

• 기본값

• 수평 브라켓

• 수평 및 수직 브라켓

• 벤트 플레이트 브라켓

계단 프로파일

계단 프로파일은 Z 팬 치수를 정의할 때 Z 팬 플레이트에 입력하는 두께를 통해 계산합니다.

계단 프로파일에 적합한 재질을 선택합니다. 미국 인치 환경에서 Tekla Structures는 선택한 재질을 계단 프로파일의 게이지 재질 사용자 정의 속성에 저장합니다. 이 정보를 레포트와 도면 재질 명세서에 사용할 수 있습니다.

노즈 프로파일

노징 피스가 노즈 생성으로 설정된 경우에만 생성됨.

노즈 프로파일을 생성하려면 프로파일 카탈로그에서 프로파일을 선택합니다.

PL160*10

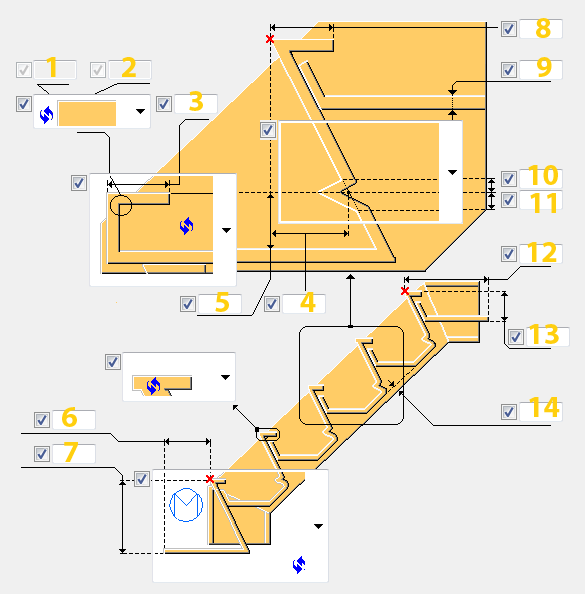

1

2

정면 가장자리의 모따기 치수를 정의합니다.

15mm

3

선택한 정면 가장자리 유형에 따른 계단의 정면 부재 길이를 정의합니다.

40mm

4

노징 점 수직선과 Z 팬 후벽(콘크리트 레벨 립의 시작점) 사이의 후벽 기울기 너비를 정의합니다.

100mm

5

콘크리트가 타설되는 내측 계단 치수의 높이를 정의합니다.

100mm

6

7

하단 계단의 너비 및 높이를 정의합니다.

높이 = 200mm

너비 = 0mm

8

정면 가장자리가 경사진 Z 팬의 수평 치수를 정의합니다.

60mm

9

Z 팬 플레이트의 두께를 정의합니다.

10mm

10

11

계단 후벽의 립 치수를 정의합니다.

후벽 유형이 립에 설정된 경우 이 치수를 정의할 수 있습니다.

15mm

12

상단 계단의 수평 길이를 정의합니다.

이 길이는 상단 노징 점과 상단 계단 수평 단면의 단부 사이의 수평 거리입니다.

300mm

13

상단 계단의 높이를 정의합니다.

이는 상단 노징 점과 상단 계단 수평 단부 사이의 수직 거리입니다.

100mm

14

Z 팬의 하단부가 스트링거의 하단부와 중첩되지 않는 계단의 하단선 클리어런스를 정의합니다.

20mm

기본값

직사각형 정면 가장자리.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

경사진 정면 가장자리.

팬이 하부 팬과 중첩되어 후벽과 동일한 각도를 유지합니다.

직사각형 정면 가장자리.

팬이 서로 중첩되지 않습니다.

직사각형 정면 가장자리.

팬이 하부 팬과 중첩되어 후벽과 동일한 각도를 유지합니다.

직사각형 정면 가장자리.

팬이 하부 팬과 중첩되어 30도를 유지합니다.

기본값

노즈 없음

이 옵션은 오토디폴트에서 변경할 수 있습니다.

노즈 없음

노즈를 생성합니다.

기본값

수평 부재를 생성합니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

수평 부재를 생성합니다.

수평 부재 없음

L 프로파일

브라켓이 생성된 경우에만 생성됨.

프로파일 카탈로그에서 프로파일을 선택합니다.

BLL80*80*10

1

브라켓 길이를 정의합니다.

기본 길이는 브라켓-계단 또는 브라켓-스트링거 볼트 치수 중 더 큰 것에 따라 계산됩니다.

2

스레드 중심선부터 브라켓까지 오프셋 치수를 정의합니다.

기본값은 0mm입니다.

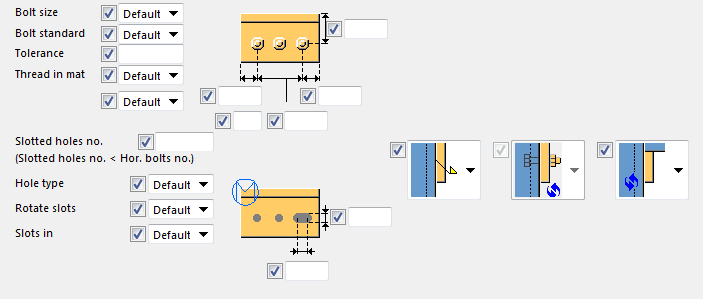

기본값

볼트 체결

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결

용접됨.

접합 없음

기본값

계단 아래쪽.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

계단 아래쪽.

스트링거와 계단 사이.

L 프로파일

브라켓이 생성된 경우에만 생성됨.

프로파일 카탈로그에서 프로파일을 선택합니다.

BLL80*80*10

1

브라켓의 높이를 정의합니다.

기본 높이는 브라켓-계단 또는 브라켓-스트링거 볼트 치수 중 더 큰 것에 따라 계산됩니다.

2

Z 팬 가장자리부터 브라켓까지 오프셋 치수를 정의합니다.

25 mm

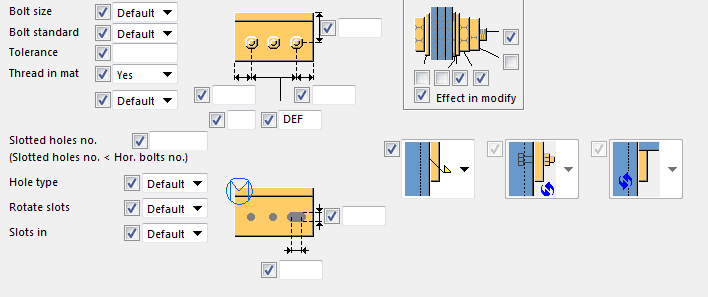

기본값

볼트 체결

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결

용접됨.

접합 없음

기본값

계단 아래쪽.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

계단 아래쪽.

스트링거와 계단 사이.

벤트 플레이트 프로파일

계단 설정 탭에서 브라켓을 벤트 플레이트 브라켓으로 설정한 경우에 생성됨.

BPL80*10

기본값

벤트 플레이트 브라켓은 생성되지 않습니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

벤트 플레이트 브라켓은 생성되지 않습니다.

벤트 플레이트 브라켓이 생성됩니다.

기본값

벤트 플레이트 브라켓은 생성되지 않습니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

벤트 플레이트 브라켓은 생성되지 않습니다.

벤트 플레이트 브라켓이 생성됩니다.

1

계단 모서리부터 벤트 플레이트 가장자리까지 수평 거리를 정의합니다.

200mm

2

계단 모서리부터 벤트 플레이트 가장자리까지 수직 거리를 정의합니다.

100mm

3

원형 굽힘 반경을 정의합니다.

1 / 3 * 수직 치수
