Schiffsleiter

Mit Schiffsleiter werden Treppen für Schiffe und Bohrplattformen erstellt.

Erzeugte Objekte

Pfosten
Wangen
Stufen
Handläufe und Ausläufe
Mittlere Knieleisten
Plattform
Plattformauflager
Schrauben
Schweißnähte
Zusätzliche Komponente (optional)

Verwendung


Situation	Beschreibung
	Typ 1 Schiffsleiter mit Wangen, Stufen, Pfosten und Handläufen.
	Typ 2 Schiffsleiter mit Wangen, Stufen, Pfosten, Plattform und Handläufen mit mittleren Knieleisten.
	Typ 3 Schiffsleiter mit Wangen, Stufen, Pfosten, Plattform und Handläufen mit mittleren Knieleisten.
	Typ 4 Schiffsleiter mit Wangen, Stufen, Pfosten und Handläufen.

Einschränkungen

Schiffsleiter nutzt Katalogstufenprofile als Stufentyp auf der Registerkarte Teile.

Für eine aktualisierte Stufenprofilliste auf der Registerkarte Teile müssen Sie das Programm Steps.exe ausführen, wenn Sie das Modellierungswerkzeug Schiffsleiter zum ersten Mal in Ihrer Umgebung verwenden oder wenn Sie Ihre Tekla Structures-Umgebung ändern.

Warnung:

Mit den Standardeinstellungen werden die Stufenprofileinstellungen in Tekla Structures überschrieben und bei jedem Start von Tekla Structures durch die Standardwerte ersetzt. Damit die Stufenprofileinstellungen in Tekla Structures nicht verloren gehen, müssen Sie XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = TRUE in der Datei teklastructures.ini festlegen.

Wenn Sie Katalogstufenprofile verwenden, XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = TRUE eingestellt haben und Tekla Structures aktualisieren, gehen Sie folgendermaßen vor:

Stellen Sie XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = FALSE in der Datei teklastructures.ini ein.
Aktualisieren Sie Tekla Structures.
Starten Sie Tekla Structures.
Stellen Sie XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = TRUE in der Datei teklastructures.ini ein.
Führen Sie Steps.exe aus.
Starten Sie Tekla Structures neu.

Auswahlreihenfolge

Picken Sie einen Punkt, um den untersten Punkt der Treppe festzulegen.
Picken Sie einen Punkt, um den obersten Punkt der Treppe festzulegen.
Klicken Sie mit der mittleren Maustaste, um die Komponente zu erzeugen.

In der Regel handelt es sich bei den Punkten, die den untersten und obersten Punkt angeben, um Anfangs- und Endpunkte der Stufenkantenlinie.

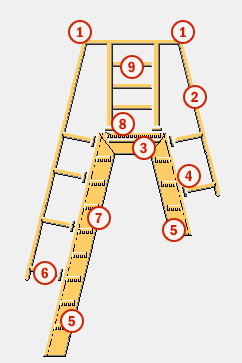

Teilerkennung


	Teil
1	Auslauf
2	Handlauf
3	Plattformauflager
4	Blech
5	Wange
6	Pfosten
7	Stufe
8	Plattform
9	Mittlere Knieleiste

Registerkarte Abbildung

Auf der Registerkarte Abbildung legen Sie den Stufentyp, die Abmessungen der erzeugten Teile, den horizontalen Versatz und den horizontalen Abstand zwischen den Wangen fest.

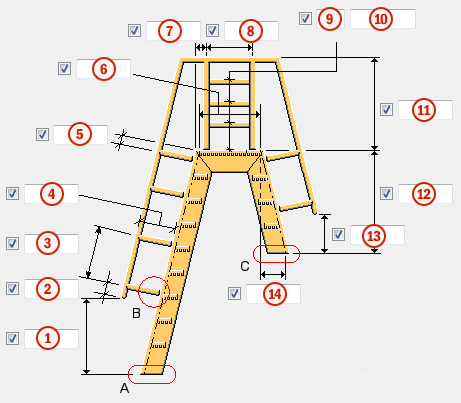

Bemaßung


	Beschreibung	Standard
1	Vertikaler Abstand zwischen der Unterseite der nach oben verlaufenden Wange und dem Anfang des Handlaufs.	`1000 mm`
2	Abstand des ersten Pfostens entlang des Handlaufs, gemessen vom Anfang des Handlaufs.	`200 mm`
3	Maximaler Abstand zwischen den mittleren Pfosten.	`1000 mm`
4	Abstand zwischen Wange und Handlauf.	`800 mm`
5	Abstand des letzten Pfostens entlang des Handlaufs, gemessen von der Wangenoberseite.	`200 mm`
6	Für Typ 1, 2 und 4: Legen Sie den Abstand zwischen dem oberen Punkt der nach oben verlaufenden Stufenkantenlinie und dem Ende der horizontalen Wange fest. Für Typ 3: Legen Sie den Abstand zwischen den oberen Punkten der nach oben verlaufenden Stufenkantenlinie fest.	`1000 mm`
7	Horizontaler Abstand für den ersten Pfosten, gemessen vom Anfang der horizontalen Wange. Diese Option ist für Typ 4 nicht aktiviert.	`200 mm`
8	Abstand zwischen dem ersten und dem letzten horizontalen Pfosten. Diese Option ist für Typ 1 oder Typ 4 nicht aktiviert.	`600 mm`
9	Anzahl der Knieleisten. Diese Option ist für Typ 1 oder Typ 4 nicht aktiviert.	`3`
10	Abstand der Knieleisten. Geben Sie ein Leerzeichen ein, um die Abstandswerte der Knieleisten zu trennen. Geben Sie für jeden Abstand der Knieleisten einen Wert ein. Geben Sie beispielsweise für 3 Knieleisten 2 Werte ein. Diese Option ist für Typ 1 oder Typ 4 nicht aktiviert.	`Wert der Option` 3 `geteilt durch die Anzahl der Abstände.`
11	Vertikaler Abstand zwischen der Oberseite des Handlaufs und der Plattformoberseite. Diese Option ist für Typ 4 nicht aktiviert.	`1000 mm`
12	Vertikaler Abstand zwischen der Plattformoberseite und der Unterseite der nach unten verlaufenden Wange. Diese Option ist nur für Typ 3 aktiviert.	`2000 mm`
13	Vertikaler Abstand zwischen der Unterseite des Handlaufs und der Unterseite der nach unten verlaufenden Wange. Diese Option ist nur für Typ 3 aktiviert.	`1000 mm`
14	Horizontaler Abstand zwischen dem Ende der nach oben verlaufenden Stufenkantenlinie und dem Ende der nach unten verlaufenden Stufenkantenlinie. Diese Option ist nur für Typ 3 aktiviert.	`Die nach oben und die nach unten verlaufende Wange haben die gleiche Neigung.`

Erzeugen von Stufen und Baugruppen


Option	Beschreibung
Obere Stufe	Legen Sie fest, ob die obere Stufe erzeugt wird.
Baugruppe erstellen	Legen Sie fest, welche Teile eine Baugruppe bilden. Die Optionen sind: Nein Es wird keine Baugruppe erzeugt. Alles Alle Teile sind in einer Baugruppe enthalten. Wangen/Geländer Die Teile bilden mehrere Baugruppen: Jede der Wangenbaugruppen enthält nach oben verlaufende, horizontale und nach unten verlaufende Wangen. Jede der Geländerbaugruppen enthält nach oben verlaufende, horizontale und nach unten verlaufende Handläufe, Knieleisten, Pfosten und Bleche. Die Plattform, jedes Plattformauflager und jede Stufe bilden eine eigene Baugruppe.

Detail A und Detail C

Verwenden Sie Detail A, um die nach oben verlaufende Wange mit einem Enddetail zu verbinden.

Verwenden Sie Detail C, um die nach unten verlaufende Wange mit einem Enddetail zu verbinden.


	Beschreibung	Standard
1	Definieren Sie, ob die Wangen mit einem Enddetail verbunden werden.	`Keine`
2	Definieren Sie das Detail durch Auswahl im Komponentenkatalog.
3	Wählen Sie eine Attributdatei für das Detail aus.	`Standard`

Optionen für Schiffsleitern


	Beschreibung	Standard
1	Auslaufradius des Handlaufs. Diese Option ist für Typ 4 nicht aktiviert.	`100 mm`
2	Definieren Sie, wie die Abmessung für den horizontalen Versatz der Schiffsleiter gemessen wird. Die Optionen sind: Links Links von der durch die gepickten Punkte bestimmten Linie. Mitte Die durch die gepickten Punkte bestimmte Linie ist die Mittellinie. Rechts Rechts von der durch die gepickten Punkte bestimmten Linie.	`Mitte`
3	Horizontaler Versatz. Diese Option ist für Standard oder Mitte nicht aktiviert.	`0 mm`
4	Horizontaler Abstand zwischen den Wangen.	`1000 mm`

Bögen des Handlaufauslaufs

Diese Option ist für Typ 4 nicht aktiviert.


Option	Beschreibung
	Standard Gebogener Auslauf AutoDefaults kann diese Option ändern.
	Gebogener Auslauf Separater Bogen zwischen den Geländerteilen.
	Anpassung Die Handläufe werden auf Gehrung geschnitten.
	Gebogener Handlauf Der Handlauf ist gebogen.
	Getrennte Handläufe Die Handläufe werden nicht angepasst.

Registerkarte Teile

Auf der Registerkarte Teile steuern Sie die Eigenschaften der erzeugten Teile.

Teileigenschaften


Option	Beschreibung	Standard
Auslauf Handlauf Mittlere Knieleiste Pfosten	Definieren Sie das Auslaufprofil durch Auswahl im Profilkatalog.	`RO48.3*3.2`
Platte in Detail B	Dicke des Blechs.	`5 mm`
Auflager	Dicke des Plattformauflagers.	`5 mm`
Stufe	Wählen Sie aus, ob zum Erstellen der Stufen Katalogstufen oder Profile verwendet werden. Wählen Sie die Stufe aus der Liste der Katalogstufen oder im Profilkatalog aus. Wenn Sie Ihre Tekla Structures-Umgebung ändern, müssen Sie die Stufenliste aktualisieren.
Wange	Definieren Sie das Wangenprofil durch Auswahl im Profilkatalog.	`U200`
Plattform	Dicke der Plattform.	`50 mm`
Auflagerkonsole	Definieren Sie das Auflagerprofil durch Auswahl im Profilkatalog.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.

Registerkarte Plattform

Auf der Registerkarte Plattform definieren Sie Plattformversatz und Auflager.

Plattformversatz


	Beschreibung	Standard
1	Horizontaler Versatz der Plattform von der obersten Stufe. Wenn die oberste Stufe nicht erzeugt wird, wird der horizontale Abstand der Plattform durch den oberen Punkt der nach oben verlaufenden Stufenkantenlinie festgelegt.	`0 mm`

Plattformversatz und -auflager


	Beschreibung	Standard
1	Vertikaler Versatz des Plattformauflagers von der Plattformunterseite.	`0 mm`
2	Horizontaler Versatz der Plattform von der Wange.	`0 mm`
3	Breite des Plattformauflagers.	`50 mm`

Erzeugung Plattformauflager

Anmerkung:

Die Oberseite der Plattform befindet sich immer auf der gleichen Ebene wie die Oberseite der Wange.


Option	Beschreibung
	Standard Es wird ein Plattformauflager erzeugt. AutoDefaults kann diese Option ändern.
	Es wird ein Plattformauflager erzeugt.
	Es wird kein Plattformauflager erzeugt.

Registerkarte Stufen

Auf der Registerkarte Stufen steuern Sie den Stufenabstand und den Versatz.

Stufenabstand


	Beschreibung	Standard
1	Vertikaler Abstand zwischen den Stufen. Der Abstand ist vom Stufenabstandstyp abhängig.	`300 mm`
1	Stufenabstandstyp. Der Stufenabstand ergibt sich aus dem Abstand zwischen dem zweiten und dem ersten gepickten Punkt. Gleicher Abstand steht für den maximalen Stufenabstand. Exakt steht für den exakten Stufenabstand.	`Gleicher Abstand`

Stufenversatz


	Beschreibung	Standard
1	Stufenversatz von den Wangen.	`0 mm`
2	Typ des Stufenversatzes.	`Horizontal (H)`

Registerkarte Geländer

Auf der Registerkarte Geländer steuern Sie die Eigenschaften von Handlauf und Knieleiste.

Knieleiste und Handlauf


Option	Beschreibung	Standard
Mittlere Knieleiste an Pfosten Handlauf an Pfosten	Definieren Sie, wie die Knieleisten oder die Handläufe mit den Pfosten verbunden sind.	Knieleisten = `Verbindung` Handläufe = `Schweißnaht`
Knoten-Nummer	Legen Sie einen Verbindungstyp fest, mit dem die Verbindung zu den Pfosten erfolgt, indem Sie diesen im Komponentenkatalog auswählen.	`Rundrohr (23)`
Komponenteneigenschaften	Wählen Sie eine Attributdatei für die Verbindung aus.	`Standard`

Handlaufoptionen


Option	Beschreibung	Standard
Max. Handlauflänge	Maximale Länge des Handlaufs.	`3000 mm`
Handlaufschnitte	Definieren Sie, wie die Handläufe geschnitten werden. Max. Pfostenabstand Beginnend am Handlaufende wird die Max. Handlauflänge entlang des Handlaufs gemessen und der Schnitt am letzten Pfosten des gemessenen Bereichs gemacht. Max. Lauflänge Beginnend am Handlaufende wird die Max. Handlauflänge entlang des Geländers gemessen und der Schnitt an der maximalen Länge gemacht. Zwischen den Pfosten Am Handlauf wird zwischen jedem Pfosten ein Schnitt gemacht.	`Max. Pfostenabstand`

Registerkarte Detail B

Auf der Registerkarte Detail B steuern Sie die Schraubeneigenschaften eines Blechs, das Pfosten mit Wangen verbindet.

Vertikaler Versatz


	Beschreibung
1	Vertikaler Versatz des Blechs.
2	Definieren Sie, wie die Abmessung für den vertikalen Versatz des Blechs gemessen wird. Oben Von der Oberseite des Blechs zum Mittelpunkt des Pfostens. Mitte Von der horizontalen Mittellinie des Blechs zum Mittelpunkt des Pfostens. Unten Von der Unterseite des Blechs zum Mittelpunkt des Pfostens.
3	Blechbreite.
4	Abstand zwischen der oberen Schraube und der Blechoberseite.
5	Abstand zwischen den Schrauben.
6	Abstand zwischen der unteren Schraube und der Blechunterseite.

Horizontaler Versatz


	Beschreibung
1	Definieren Sie, wie die Abmessung für den horizontalen Versatz des Blechs gemessen wird. Links Von der linken Seite des Blechs zum Mittelpunkt des Pfostens. Mitte Von der horizontalen Mittellinie des Blechs zum Mittelpunkt des Pfostens. Rechts Von der rechten Seite des Blechs zum Mittelpunkt des Pfostens.
2	Horizontaler Versatz des Blechs.

Verschraubungsrichtung


Option	Beschreibung
	Standard Von Blech zu Wange AutoDefaults kann diese Option ändern.
	Von Wange zu Blech
	Von Blech zu Wange

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Registerkarte Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
