Ограждение. Поручни (S77)

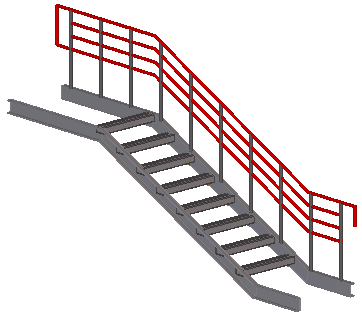

Компонент Ограждение. Поручни (S77) создает поручни, соединенные с двумя или более стойками. Поручни могут представлять собой перила лестницы или ограждение на горизонтальной балке или перекрытии.

Создаваемые объекты

  • Верхняя перекладина

  • Средние перекладины (горизонтальные или вертикальные)

  • Нижняя перекладина

  • Панели

  • Сгибы

Применение

Пример

Описание

Поручень из горизонтальных перекладин.

Поручень из горизонтальных перекладин, соединенных с четырьмя стойками.

Поручень из вертикальных перекладин, соединенных с четырьмя стойками.

Барьер из вертикальных перекладин.

Перед началом работы

Создайте стойки, например с помощью компонента Ограждение. Стойки (S76).

Порядок выбора

  1. Выберите первую стойку.

  2. Если стойки были созданы с помощью компонента Ограждение. Стойки (S76) и параметр Выбор стоек на вкладке Рисунок установлен в значение Использовать все или По умолчанию, ограждение создается при щелчке средней кнопкой мыши.

ИЛИ

  1. Выберите первую стойку.

  2. Если стойки были созданы отдельно или на вкладке Рисунок параметра Выбор стоек был установлен в значение Использовать выбранные, выберите вторую, третью и т. д. стойки.

    Порядок выбора стоек определяет расположение ограждения. Первые две выбранные стойки определяют направления влево и вправо ограждения.

  3. Щелкните средней кнопкой мыши, чтобы создать ограждение.

Обозначение деталей

Деталь

1

Верхняя перекладина

2

Вертикальные перекладины

3

Средние перекладины

4

Нижняя перекладина

Вкладка «Рисунок»

Для управления ограждением и оконечными элементами служит вкладка Рисунок.

Выбор стоек

По умолчанию используется вариант Использовать все.

  • Использовать выбранные: ограждение создается только на выбранных стойках.

  • Использовать все: выберите этот вариант, если стойки созданы с помощью компонента Ограждение. Стойки (S76).

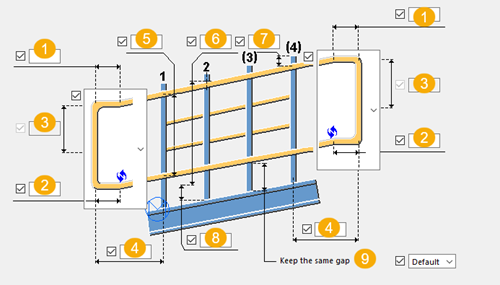

Положения деталей

Описание

По умолчанию

1

Длина горизонтальной части оконечного элемента верхней перекладины и место, где в оконечном элементе создается сгиб.

При использовании оконечного элемента типа 4, если ввести в это поле отрицательное значение, верхняя и нижняя перекладины укорачиваются.

150 мм

2

Длина горизонтальной части оконечного элемента нижней перекладины.

При использовании оконечного элемента типа 4, если в значение в поле 1 равно 0, нижние перекладины можно укоротить, введя в этом поле положительное значение.

150 мм

3

Длина вертикальной части оконечного элемента.

Доступно на оконечных элементов типа 2 и 3.

половина значения в поле 5

4

Длина всего оконечного элемента по горизонтали от первой или последней стойки.

300 мм

5

Расстояние между верхней и нижней перекладинами.

Если средние перекладины равномерно размещены между верхней и нижней перекладинами, при изменении расстояния между верхней и нижней перекладиной их шаг корректируется.

800 мм

6

Высота ограждения от уровня пола.

При изменении уровня пола высота ограждения также изменяется.

определяется высотой стойки

7

Длина вылета стойки за ограждение.

Используйте этот параметр, если для параметра Подгонка верхней перекладины к стойкам установлено значение Вырез в стойках на вкладке Параметры.

0 мм

8

Уровень пола от низа стойки.

При изменении уровня пола высота ограждения также изменяется.

0 мм

9

Укажите, оставить ли одинаковое расстояние между нижней перекладиной и нижней частью стоек.

Нет

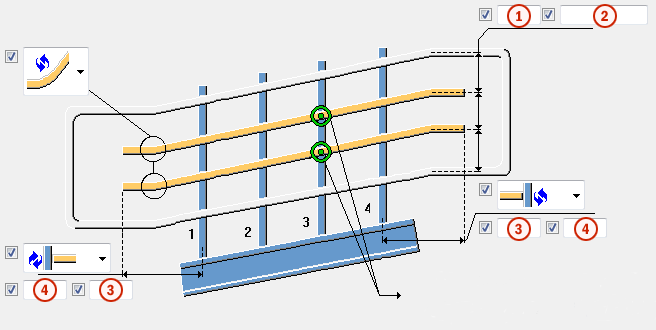

Смещение ограждения

Описание

1

Расстояние по вертикали между средними перекладинами и центром стойки.

2

Расстояние по вертикали между верхней или нижней перекладиной и центром стойки.

Левый и правый оконечный элемент

Параметр

Описание

По умолчанию

Тип 1

Этот параметр может быть изменен АвтоСтандартами.

Тип 1

Тип 2

Тип 3

Тип 4

Вкладка «Параметры»

Для определения разрезов, подгонки и зазоров между деталями ограждения служит вкладка Параметры.

Непрерывный профиль

Параметр

Описание

Верх Непрерывный профиль

Задайте непрерывный профиль, выбрав его из каталога профилей.

Верхний непрерывный профиль создается, если длина цельного куска профиля больше 0 и параметр Зазор между деталями верхней перекладины установлен в значение Да.

По умолчанию используется имя RAIL.

Середина Непрерывный профиль

Задайте непрерывный профиль, выбрав его из каталога профилей.

Средний непрерывный профиль создается, если длина цельного куска профиля больше 0 и параметр Зазор между деталями средней перекладины установлен в значение Да.

По умолчанию используется имя RAIL.

Низ Непрерывный профиль

Задайте непрерывный профиль, выбрав его из каталога профилей.

Нижний непрерывный профиль создается, если длина цельного куска профиля больше 0 и параметр Зазор между деталями нижней перекладины установлен в значение Да.

По умолчанию используется имя RAIL.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса детали.

Обработка поверхности

Описывает способ обработки поверхности детали.

Длина перекладины

Параметр

Описание

По умолчанию

Макс. длина верхней перекладины

Максимальная длина верхней перекладины.

3000 мм

Макс. длина средней перекладины

Максимальная длина средней перекладины.

3000 мм

Макс. длина нижней перекладины

Максимальная длина нижней перекладины.

3000 мм

Подгонка перекладины

Параметр

Описание

Подгонка верхней перекладины к стойкам

Выберите тип подгонки между верхней перекладиной и стойками.

Задайте допуск выреза и расстояния подгонки с помощью параметров Допуск выреза стойки/верхней перекладины и Расстояние подгонки верхней перекладины к стойкам. Детали сначала разрезаются, а затем подгоняются.

По умолчанию подгонка не создается.

  • Подгонка не создается.

  • Стойки подгоняются к перекладине.

  • Стойки разрезаются горизонтальной плоскостью.

  • В стойках создаются вырезы под перекладины.

  • В перекладинах создаются вырезы под стойки.

Расстояние подгонки верхней перекладины к стойкам

Расстояние подгонки между центральной линией верхней перекладины и стойкой.

Допуск выреза стойки/верхней перекладины

Допуск выреза между верхней перекладиной и стойками.

Параметр Описание

Верхняя перекладина на концевых стойках

Выберите тип подгонки между верхней перекладиной и первой или последней стойкой, если оконечный элемент в начале или конце не создан.

  • Угол не подгоняется. Этот вариант используется по умолчанию.

  • Угол подгоняется с обеих сторон, и создается гнутая деталь.

  • Угол не подгоняется.

  • Угол подгоняется под середину.

Параметр

Описание

Подгонка других перекладин к стойкам

Выберите тип подгонки между средней или нижней перекладиной и стойками.

Задайте допуск выреза и расстояния подгонки с помощью параметров Допуск выреза стойки/других перекладин и Расстояние подгонки другой перекладины к стойкам. Детали сначала разрезаются, а затем подгоняются.

По умолчанию вырезы не создаются.

  • Вырезы не создаются.

  • В стойках создаются вырезы под перекладины.

  • В перекладинах создаются вырезы под стойки.

  • В стойках создаются вырезы под перекладины в виде продолговатого отверстия.

  • Перекладины подгоняются к стойкам.

  • В перекладинах создаются вырезы под стойки без допуска.

Расстояние подгонки другой перекладины к стойкам

Расстояние подгонки между центральной линией средней или нижней перекладины и стойкой.

Допуск выреза стойки/других перекладин

Допуск разреза деталью между средней или нижней перекладиной и стойками.

Разрезы перекладин

Параметр

Описание

Разрезы верхней перекладины

Укажите, как разрезается верхняя перекладина.

По умолчанию используется вариант На макс. стойке.

  • На макс. стойке

    Начиная с первой стойки (без оконечных элементов), на перекладине откладывается Макс. длина верхней перекладины; разрез делается на последней стойке, попавшей в отложенный отрезок.

  • При макс. длине

    Начиная с первой точки перекладины (включая оконечный элемент), на перекладине откладывается Макс. длина верхней перекладины; разрез делается в последней точке отложенного отрезка.

  • Каждая стойка

    Перекладина разрезается на каждой стойке.

  • По макс. длине (без оконеч. эл-та)

    Начиная с первой стойки (без оконечных элементов), на перекладине откладывается Макс. длина верхней перекладины; разрез делается в последней точке отложенного отрезка.

Разрезы средней перекладины

Укажите, как разрезается средняя перекладина.

По умолчанию используется вариант На макс. стойке.

Разрезы нижней перекладины

Укажите, как разрезается нижняя перекладина.

По умолчанию используется вариант На макс. стойке.

Размеры фаски

Описание

1

Горизонтальный размер фаски для стоек.

2

Вертикальный размер фаски для стоек.

Зазор

Параметр

Описание

Зазор между деталями верхней перекладины

Зазор между деталями средней перекладины

Зазор между деталями нижней перекладины

Укажите, создается ли зазор между деталями перекладины.

По умолчанию зазор не создается.

Зазор между деталями

Описание

1

Размер зазора между двумя последовательными деталями перекладины.

2

Длина цельного куска профиля.

Сборка

Параметр

Описание

Создать сборку

Выберите, какая деталь ограждения является главной деталью сборки.

По умолчанию сборка не создается.

  • Сборка не создается. Этот вариант также используется по умолчанию.

  • Первая стойка является главной деталью сборки.

  • Последняя стойка является главной деталью сборки.

  • Первая деталь перекладины после первой стойки является главной деталью сборки.

    Если вы создали непрерывные профили для всех перекладин, создается несколько сборок.

Вкладка «Перекладины»

Для задания профилей, разрезов на сгибах и соединений для верхней и нижней перекладин служит вкладка Перекладины.

Профили перекладин и оконечных элементов

Параметр

Описание

Профиль верхней перекладины

Задайте профиль верхней перекладины, выбрав его из каталога профилей.

Верхняя перекладина создается во всех случаях.

Профиль нижней перекладины

Задайте профиль нижней перекладины, выбрав его из каталога профилей.

Нижняя перекладина создается во всех случаях.

Оконечный элемент в начале

Задайте профиль оконечного элемента в начале, выбрав его из каталога профилей.

По умолчанию Оконечный элемент в начале имеет профиль тот же, что и Профиль верхней перекладины.

Оконечный элемент в конце

Задайте профиль оконечного элемента в конце, выбрав его из каталога профилей.

По умолчанию Оконечный элемент в конце имеет профиль тот же, что и Профиль верхней перекладины.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса детали.

Обработка поверхности

Описывает способ обработки поверхности детали.

Разрезы на сгибах оконечных элементов

Параметр

Описание

По умолчанию

Без разреза

Этот параметр может быть изменен АвтоСтандартами.

Без разреза

Разрез возле угла не создается.

Разрезы с обеих сторон

Угол перекладины разрезается с левой и с правой стороны.

Размеры разреза задаются на вкладке Сгибы.

Разрез в середине угла

Угол перекладины разрезается посередине.

Разрез в середине угла под углом 45 градусов

Угол перекладины разрезается плоскостью по биссектрисе.

Разрез слева

Угол перекладины разрезается с левой стороны.

Размеры разреза задаются на вкладке Сгибы.

Разрез справа

Угол перекладины разрезается с правой стороны.

Размеры разреза задаются на вкладке Сгибы.

Положение разреза перекладин

Задайте положение разреза для верхней и нижней перекладин для оконечных элементов типа 1 и 4.

Параметр

Описание

По умолчанию

Разрез оконечного элемента на ближней стороне

Этот параметр может быть изменен АвтоСтандартами.

Разрез оконечного элемента на ближней стороне

Перекладина проходит через первую или последнюю стойку и разрезается у ее поверхности.

Оконечный элемент разрезается у поверхности на ближней стороне стойки, не пересекая ее.

Разрез посередине стойки

Перекладина проходит через первую или последнюю стойку и разрезается по ее средней линии.

Оконечный элемент разрезается по средней линии стойки, пересекая ее.

Разрез оконечного элемента на дальней стороне

Перекладина разрезается у поверхности стойки, не пересекая ее.

Оконечный элемент разрезается у поверхности на другой, дальней стороне стойки, пересекая ее.

Положение разрезов на других сгибах

Задайте положение разрезов для остальных сгибов (т. е. не в углах оконечных элементов).

Параметр

Описание

По умолчанию

Вырезы не создаются.

Этот параметр может быть изменен АвтоСтандартами.

Вырезы не создаются.

Разрезы с обеих сторон

Сгиб перекладины разрезается с левой и с правой стороны.

Размеры разреза задаются на вкладке Сгибы.

Разрез в середине угла

Сгиб перекладины разрезается посередине.

Разрез в середине угла под углом 45 градусов

Сгиб перекладины разрезается плоскостью по биссектрисе.

Положение верхней перекладины / Положение нижней перекладины

Задайте положение ограждения по горизонтали.

По умолчанию используется вариант Середина.

Поворот верхней перекладины / Поворот нижней перекладины

Задайте поворот профиля для всех горизонтальных перекладин.

Параметр

Описание

По умолчанию

Тип 1

Этот параметр может быть изменен АвтоСтандартами.

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Тип 6

Тип 7

Тип 8

Свойства крепления верхних и нижних перекладин

Параметр Описание

Крепление верхней перекладины, Крепление нижней перекладины

Укажите, следует ли использовать системный или пользовательский компонент для крепления верхних и нижних перекладин к стойкам.

Компонент

Выберите системный или пользовательский компонент из каталога Приложения и компоненты.

Файл атрибутов

Выберите файл атрибутов для компонента.

Направление вверх

Выберите направление вверх.

Поворот

Выберите поворот выбранного компонента.

Значение поворота

Введите значение поворота.

Соединить оконечный элемент

Выберите, создавать ли соединение между оконечным элементом и первой или последней стойкой.

Вкладка «Средние перекладины»

Для определения горизонтальных средних перекладин служит вкладка Средние перекладины.

Профиль перекладины

Параметр

Описание

1

2

3

4

Задайте профиль средней перекладины, выбрав его из каталога профилей.

По умолчанию профиль средней перекладины имеет такой же размер, что и профиль верхней перекладины.

По умолчанию используется имя MIDDLE RAIL.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса детали.

Обработка поверхности

Описывает способ обработки поверхности детали.

Тип средних перекладин

Параметр

Описание

Профили средних перекладин

Количество перекладин и профиль, используемый для средних перекладин.

Если ввести, например, 3*2, будет создано три горизонтальных средних перекладины из профиля, указанного в поле 2.

Если ввести, например, 2*2 1, будет создано две горизонтальных средних перекладины из профиля, указанного в поле 2, и еще одна или несколько перекладин (в зависимости от необходимого количества перекладин) из профиля, указанного в поле 1.

Если ввести, например, 3, будут созданы горизонтальные средние перекладины из профиля, указанного в поле 3. Количество перекладин определяется количеством, заданным для горизонтальных или вертикальных перекладин.

По умолчанию создаются только перекладины из профиля, указанного в поле 1.

Параметр

Описание

По умолчанию

Создаются горизонтальные средние перекладины.

Этот параметр может быть изменен АвтоСтандартами.

Создаются горизонтальные средние перекладины.

Создаются вертикальные средние перекладины (штакетины) в соответствии с параметрами на вкладке Вертикальные перекладины.

Создаются панели.

Положение средней перекладины

Задайте положение ограждения по горизонтали.

По умолчанию используется вариант Середина.

Поворот средней перекладины

Задайте поворот профиля для всех горизонтальных перекладин.

Параметр Описание

По умолчанию

Тип 1

Этот параметр может быть изменен АвтоСтандартами.

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Тип 6

Тип 7

Тип 8

Положение разрезов на сгибе

Параметр

Описание

По умолчанию

Без разреза

Этот параметр может быть изменен АвтоСтандартами.

Без разреза

Вырезы не создаются.

Разрезы с обеих сторон

Сгиб перекладины разрезается с левой и с правой стороны.

Размеры разреза задаются на вкладке Сгибы.

Разрез в середине угла

Сгиб перекладины разрезается посередине.

Разрез в середине угла под углом 45 градусов

Сгиб перекладины разрезается плоскостью по биссектрисе.

Вылет горизонтальной средней перекладины

Параметр

Описание

По умолчанию

Без вылета

Этот параметр может быть изменен АвтоСтандартами.

Без вылета

Средняя перекладина заканчивается у внутренней поверхности стойки, не пересекая стойку.

Проход через стойку

Средняя перекладина заканчивается у наружной поверхности стойки, пересекая стойку.

Горизонтальный вылет

Средние перекладины выходят внутрь оконечного элемента на заданное расстояние по горизонтали. Если ограждение наклонное, вылет сгибается в соответствии с размерами оконечного элемента.

Перекладину можно укоротить, введя отрицательное значение в поле 3.

Вылет с горизонтальным и наклонным участками

Средние перекладины удлиняются с использованием двух горизонтальных размеров. Поле 3 предназначено для длины горизонтального участка перекладины, а поле 4 — для длины наклонного участка перекладины.

Разрезы на сгибах оконечных элементов

Этот раздел недоступен, если в качестве типа средних перекладин выбраны вертикальные средние перекладины.

Описание

1

Количество горизонтальных средних перекладин.

2

Шаг горизонтальных средних перекладин.

3

Длина горизонтального вылета средней перекладины в оконечный элемент.

Перекладину можно укоротить, введя отрицательное значение.

Это поле используется, когда параметр «Вылет горизонтальной средней перекладины» установлен в значение «Горизонтальный вылет».

4

Длина вылет средней перекладины с горизонтальным и наклонным участками.

Средние перекладины удлиняются с использованием двух горизонтальных размеров. Поле 3 предназначено для длины горизонтального участка перекладины, а поле 4 — для длины наклонного участка перекладины.

Это поле используется, когда параметр «Вылет горизонтальной средней перекладины» установлен в значение «Вылет с горизонтальным и наклонным участками».

Свойства крепления средней перекладины

Параметр Описание

Крепление средней перекладины

Укажите, следует ли использовать системный или пользовательский компонент для крепления средних перекладин к стойкам.

Компонент

Выберите системный или пользовательский компонент из каталога Приложения и компоненты.

Файл атрибутов

Выберите файл атрибутов для компонента.

Направление вверх

Выберите направление вверх.

Поворот

Выберите поворот выбранного компонента.

Значение поворота

Введите значение поворота.

Соединить с

Выберите, одна или две перекладины крепятся к стойкам.

  • Одна перекладина: создается один компонент между одной стойкой и одной перекладиной.

  • Две перекладины, два соединения: создается два компонента: один между стойкой и перекладиной, а второй между этой же стойкой и другой перекладиной.

    Обычно две перекладины соответствуют стойке.

  • Две перекладины, одно соединение: создается один компонент между стойкой и двумя перекладинами.

Оконечные элементы средней перекладины

Определите оконечные элементы для средних перекладин в начале и в конце ограждений.

Описание

1

Выберите форму оконечного элемента.

2

Вертикальный размер оконечного элемента

3

Горизонтальный размер оконечного элемента

4

Разрезы на сгибах оконечных элементов

Укажите, разрезается ли сгиб оконечного элемента. Можно разрезать сгиб с обеих сторон или создать разрез посередине, под 45°, с левой или правой стороны.

5

Выберите тип подгонки перекладины к стойке.

Задайте расстояние подгонки.

6

Радиус изгиба оконечного элемента

Выносной поручень

В качестве выносного поручня может выступать одна средняя перекладина, смещенная по вертикали и по горизонтали относительно верхней перекладины. Для соединения перекладины со стойками можно использовать системный или пользовательский компонент. Также можно выбрать конец выносного поручня. Если выносной поручень относится к косоуру с наклоном, можно задать вылет выносного поручня с размерами наклонного и горизонтального участков.

Чтобы создать выносной поручень:

  1. На вкладке Рисунок сместите средние перекладины относительно стоек.

  2. На вкладке Перекладины в качестве профиля для нижней и верхней перекладины установите значение 0, чтобы эти перекладины не создавались.

  3. На вкладке Средние перекладины установите количество горизонтальных перекладин равным 1 и откорректируйте расстояние до поручня.

  4. Если вы хотите удлинить конец поручня так, чтобы в нем был горизонтальный участок, выберите вариант «Вылет с горизонтальным и наклонным участками» на вкладке Средние перекладины и введите длины для наклонного и горизонтального участков.

  5. Создайте пользовательский стык.

    Укажите точки на внешнем вылете главной и второстепенной деталей.

    Описание

    1

    Главная деталь

    2

    Второстепенная деталь

    3

    Первая указанная точка

    4

    Вторая указанная точка

  6. Сохраните стандартные свойства для пользовательского стыка.

  7. На вкладке Средние перекладины выберите имя и свойства пользовательского стыка и задайте направление компонента.

Вкладка «Вертикальные перекладины»

Для определения вертикальных перекладин (штакетин) служит вкладка Вертикальные перекладины. Параметры на вкладке Вертикальные перекладины доступны, только если в качестве типа средних перекладин на вкладке Средние перекладины выбраны вертикальные средние перекладины.

Штакетины

Параметр

Описание

По умолчанию

Штакетины не создаются внутри оконечного элемента.

Этот параметр может быть изменен АвтоСтандартами.

Штакетины не создаются внутри оконечного элемента.

Штакетины создаются внутри оконечного элемента при использовании оконечного элемента типа 1 или 4.

Тип соединения между штакетинами и верхними и нижними перекладинами

Параметр

Описание

По умолчанию

Нет

Этот параметр может быть изменен АвтоСтандартами.

Нет

Штакетины создаются от центра верхней перекладины до центра нижней перекладины.

С подгонкой

Штакетины подгоняются в точках создания по плоскости, которая следует уклону горизонтальных перекладин.

Обрез по детали

Штакетины обрезаются с обеих сторон профилями горизонтальных перекладин.

Соединение

Штакетины крепятся к верхней и нижней перекладинам с помощью системного соединения.

Вырез по детали

Профили горизонтальных перекладин обрезаются штакетинами.

Шаг штакетин

Параметр

Описание

1

Шаг штакетин между двумя последовательными стойками.

2

Тип распределения.

По умолчанию используется тип распределения «Равные».

  • Точный

    Расстояние между двумя последовательными штакетинами в точности равно значению шага в поле 1. Между двумя последовательными стойками размещается максимально возможное количество штакетин. Штакетины центрируются между стойками, так что расстояние между первой стойкой и первой штакетиной равно расстоянию между последней штакетиной и последней стойкой.

  • Равные

    Значение шага в поле 1 определяет максимальное расстояние. Штакетины располагаются между стойками через равные промежутки.

Размеры фаски

Описание

1

Горизонтальный размер фаски для штакетин.

2

Вертикальный размер фаски для штакетин.

Поворот профиля

Задайте поворот профиля для всех вертикальных перекладин.

Параметр

Описание

По умолчанию

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Тип 6

Тип 7

Тип 8

Свойства соединения

Параметр

Описание

Верх. крепление верт. перекладины

Задайте номер компонента, который соединяет штакетины с верхней перекладиной, выбрав его из каталога компонентов.

Использовать пользовательский компонент нельзя.

Выберите также файл атрибутов для компонента.

Ниж. крепление верт. перекладины

Задайте номер компонента, который соединяет штакетины с нижней перекладиной, выбрав его из каталога компонентов.

Использовать пользовательский компонент нельзя.

Выберите также файл атрибутов для компонента.

Вкладка «Панели»

Вкладка Панели служит для создания панелей между стойками. При создании панелей никакие другие вертикальные или горизонтальные перекладины не создаются. Параметры на вкладке Панели доступны, только если в качестве типа средних перекладин на вкладке Средние перекладины выбраны панели. Для создания средних панелей можно использовать пользовательские стыки, а для создания оконечных панелей — пользовательские узлы.

Свойства панели

Параметр

Описание

Имя детали/№ соед.

Задайте номер пользовательского компонента, используемого для создания панели, выбрав его из каталога компонентов.

Файл атрибутов

Выберите файл атрибутов для пользовательского компонента.

Направление стыка

Задайте направление стыка.

Тип панели

Для пользовательских узлов номера на рисунках соответствуют следующим деталям:

Номер

Деталь

1

Первая стойка (главная деталь узла).

2

Точка наверху первой стойки (первая входная точка узла).

3

Точка внизу первой стойки (вторая входная точка узла).

Для пользовательских стыков номера на рисунках соответствуют следующим деталям:

Номер

Деталь

1

Первая стойка (главная деталь стыка).

2

Вторая стойка (второстепенная деталь стыка).

3

Точка наверху первой стойки (первая входная точка стыка).

4

Точка внизу первой стойки (вторая входная точка стыка).

Параметр

Описание

Левая оконечная панель

Используйте для создания этой панели пользовательский узел.

Эта панель соединяется только с одной стойкой.

Первая панель

Используйте для создания этой панели пользовательский стык.

Размер этой панели может отличаться от размера остальных панелей.

Последняя панель

Используйте для создания этой панели пользовательский стык.

Размер этой панели может отличаться от размера остальных панелей.

Правая оконечная панель

Используйте для создания этой панели пользовательский узел.

Эта панель соединяется только с одной стойкой.

Обычная горизонтальная панель

Используйте для создания этой панели пользовательский стык.

Обычная наклонная панель

Используйте для создания этой панели пользовательский стык.

Горизонтальная панель, сопряжение с наклонным участком (нижнее)

Используйте для создания этой панели пользовательский стык.

Горизонтальная панель, сопряжение с наклонным участком (верхнее)

Используйте для создания этой панели пользовательский стык.

Вкладка «Сгибы»

Для задания положения разрезов на сгибах перекладин и профилей для согнутых деталей перекладин служит вкладка Сгибы.

Профиль сгиба

Параметр

Описание

Изгиб

Задайте профиль сгиба перекладины, выбрав его из каталога профилей.

Создается только при условии, что в разделе «Разрезы на сгибах оконечных элементов» на вкладке Перекладины выбран вариант «Разрезы с обеих сторон», «Разрез слева» или «Разрез справа».

90 градусов

Задайте профиль перекладины, выбрав его из каталога профилей.

Создается только при условии, что в разделе «Положение разрезов на сгибе» на вкладке Перекладины или на вкладке Средние перекладины выбран вариант «Разрезы с обеих сторон».

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса детали.

Обработка поверхности

Описывает способ обработки поверхности детали.

Размеры сгиба

Чтобы определить размеры сгибов отдельно для каждого из восьми углов лестничного марша, выберите способ создания сгибов Дополнительно.

Параметр

Описание

По умолчанию

1

Радиус сгиба для деталей перекладины.

50 мм

2

Расстояние до разреза по перекладинам с правой стороны сгиба.

Это расстояние можно задать отдельно для обоих концов перекладины.

75 мм

3

Расстояние до разреза по перекладинам с левой стороны сгиба.

Это расстояние можно задать отдельно для обоих концов перекладины.

75 мм

Была ли эта информация полезной?
Отправить
Назад
Далее
