Geländer (S77)

Mit Geländer (S77) werden mit zwei oder mehr Pfosten verbundene Geländer erstellt. Bei den Geländern kann es sich um Handläufe für Treppen oder Schutzgeländer für horizontale Träger oder Platten handeln.

Erzeugte Objekte

Oberer Handlauf
Mittleres Geländer (horizontal oder vertikal)
Unteres Geländer
Wandelemente
Biegungen

Verwendung


Situation	Beschreibung

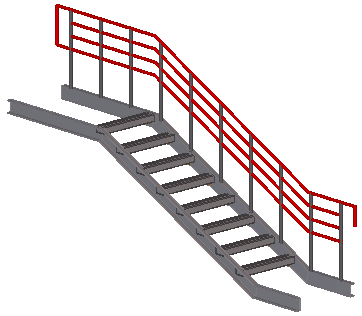

	Horizontales Geländer
	An vier Pfosten verbundenes horizontales Geländer
	An vier Pfosten verbundenes vertikales Geländer
	Schutzgeländer mit vertikalem Geländer

Bevor Sie beginnen

Die Pfosten können Sie zum Beispiel mit Pfosten Typ 1 (S76) erstellen.

Auswahlreihenfolge

Wählen Sie den ersten Pfosten aus.
Sollten die Pfosten mit Pfosten Typ 1 (S76) erstellt und auf der Registerkarte Abbildung Pfosten Auswahl auf Alle verwenden oder Standard eingestellt sein, werden die Geländer durch Klicken mit der mittleren Maustaste erstellt.

ODER

Wählen Sie den ersten Pfosten aus.
Wenn die Pfosten separat oder mit auf der Registerkarte Abbildung eingestellten Pfosten Auswahl auf Ausgewählte verwenden eingestellt ist, wählen Sie den zweiten, dritten usw. Pfosten aus.

Durch die Reihenfolge, in der die Pfosten ausgewählt werden, wird die Lage der Geländer definiert. Durch die beiden ersten ausgewählten Pfosten werden die linke und rechte Richtung der Geländer definiert.
Drücken Sie die mittlere Maustaste, um die Geländer zu erstellen.

Teilerkennung


	Teil
1	Oberer Handlauf
2	Vertikales Geländer
3	Mittlere Knieleisten
4	Unteres Geländer

Registerkarte Abbildung

Definieren Sie über die Registerkarte Abbildung Geländer und Geländerabschlüsse.

Pfostenauswahl

Standardmäßig wird die Option Alle verwenden verwendet.

Ausgewählte verwenden: Geländer werden nur für die ausgewählten Pfosten erstellt.
Alle verwenden: Bei dieser Option werden die Pfosten mit Pfosten Typ 1 (S76) erstellt.

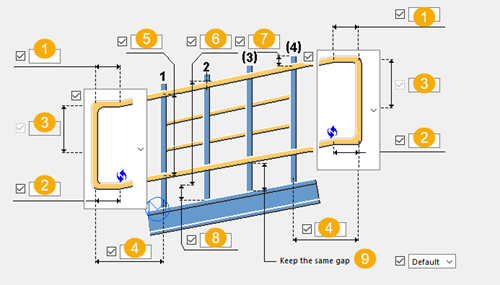

Teilpositionen


	Beschreibung	Standard
1	Horizontale Länge des Abschlusses des oberen Handlaufs und Position der Abschlussbiegung. Wenn bei Geländerabschluss Typ 4 verwendet ein negativer Wert in das Feld eingegeben wird, werden oberer Handlauf und unteres Geländer gekürzt.	`150 mm`
2	Horizontale Länge des Abschlusses am unteren Geländer. Wenn beim Geländerabschluss Typ 4 im Feld 1 der Wert `0` eingegeben wird, kann das untere Geländer durch Eingabe eines positiven Werts in das Feld gekürzt werden.	`150 mm`
3	Vertikale Länge des Geländerabschlusses. Verfügbar für Geländerabschlüsse Typ 2 und Typ 3.	`Hälfte des Wertes` 5
4	Volle horizontale Länge des Geländerabschlusses am ersten oder letzten Pfosten.	`300 mm`
5	Abstand zwischen oberem Handlauf und unterem Geländer. Wenn das mittlere Geländer mittig zwischen dem oberen Handlauf und dem unteren Geländer liegt, wird der Abstand zwischen diesen angepasst, sobald der Abstand zwischen Handlauf und unterem Geländer geändert wird.	`800 mm`
6	Geländerhöhe ab Bodenebene. Wenn Sie die Bodenebene ändern, ändert sich die Geländerhöhe ebenfalls.	`definiert durch die Höhe des Pfostens`
7	Länge der Pfostenerweiterung über dem Geländer. Mit dieser Option stellen Sie auf der Registerkarte Parameter Pfostenanpassung Oben auf Pfosten Teilschnitt ein.	`0 mm`
8	Bodenebene ab Pfostenunterseite. Wenn Sie die Bodenebene ändern, ändert sich die Geländerhöhe ebenfalls.	`0 mm`
9	Wählen Sie aus, ob der Abstand zwischen unterem Geländer und Unterseite Pfosten beibehalten werden soll.	Nein

Geländerversatz


	Beschreibung
1	Vertikaler Abstand zwischen dem mittleren Geländer und dem Pfostenmittelpunkt.
2	Vertikaler Abstand zwischen oberem Handlauf oder unterem Geländer und Pfostenmittelpunkt.

Geländerabschluss links und rechts


Option		Beschreibung
		Standard Typ 1 AutoDefaults kann diese Option ändern.
		Typ 1
		Typ 2
		Typ 3
		Typ 4

Registerkarte Parameter

Definieren Sie über die Registerkarte Parameter Schnitte, Anpassung und Spalte zwischen Geländerteilen.

Profil


Option	Beschreibung
Oben Durchlaufendes Profil	Definieren Sie das Profil durch Auswahl im Profilkatalog. Das obere Profil wird erstellt, wenn die Länge des Profils mehr als `0` beträgt und Geländer Teilschnitt Oben auf Jaeingestellt ist. Der Standardname lautet `Geländer`.
Mittig Durchlaufendes Profil	Definieren Sie das Profil durch Auswahl im Profilkatalog. Das mittlere Profil wird erstellt, wenn die Länge des Profils mehr als `0` beträgt und Geländer Teilschnitt Mitte auf Jaeingestellt ist. Der Standardname lautet `Geländer`.
Unten Durchlaufendes Profil	Definieren Sie das Profil durch Auswahl im Profilkatalog. Das untere Profil wird erstellt, wenn die Länge des Profils mehr als `0` beträgt und Geländer Teilschnitt Unten auf Jaeingestellt ist. Der Standardname lautet `Geländer`.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Geländerlänge


Option	Beschreibung	Standard
Max. Geländerlauflängen Oben	Maximale Länge des oberen Handlaufs.	`3000 mm`
Max. Geländerlauflängen Mitte	Maximale Länge der mittleren Knieleiste.	`3000 mm`
Max. Geländerlauflängen Unten	Maximale Länge des unteren Geländers.	`3000 mm`

Geländeranpassungen


Option	Beschreibung
Pfostenanpassung Oben	Wählen Sie den Anpassungstyp zwischen oberem Handlauf und Pfosten aus. Definieren Sie Schnitttoleranz und den Anpassungsabstand mit Hilfe der Optionen Pfosten-Schnitttoleranz Oben und Toleranz Pfosten-Geländer. Die Teile werden erst ausgeschnitten und dann angepasst. Standardmäßig wird keine Anpassung erstellt. Es wird keine Anpassung erstellt. Die Pfosten werden dem Handlauf angepasst. Die Pfosten werden durch eine horizontale Ebene ausgeschnitten. Die Pfosten werden durch die Geländer ausgeschnitten. Die Geländer werden durch die Pfosten ausgeschnitten.
Toleranz Pfosten-Geländer	Anpassabstand zwischen Mittellinie oberer Handlauf und Pfosten.
Pfosten-Schnitttoleranz Oben	Ausschnittspiel zwischen oberem Handlauf und Pfosten.


Option	Beschreibung
Oberer Handlauf am Endpfosten	Wählen Sie den Typ der Anpassung zwischen oberem Handlauf und ersten oder letzten Pfosten, wenn der Anfangs- oder Endabschluss nicht erstellt ist. Die Ecke wird nicht angepasst. Dies ist die standardmäßig vorgegebene Option. Die Ecke wird auf beiden Seiten angebracht und es entsteht ein gebogenes Teil. Die Ecke wird nicht angepasst. Die Ecke ist in der Mitte angebracht.


Option	Beschreibung
Andere Anpassungen Geländer an Pfosten	Wählen Sie den Anpassungstyp zwischen dem mittleren bzw. unteren Geländer und den Pfosten. Definieren Sie die Schnitttoleranz und den Anpassungsabstand mit Hilfe der Optionen Andere Pfosten Toleranzen und Andere Anpassungsentfernung Geländer an Pfosten. Die Teile werden erst ausgeschnitten und dann angepasst. Standardmäßig werden keine Schnitte erstellt. Es wird kein Ausschnitt erstellt. Die Pfosten werden durch die Geländer ausgeschnitten. Die Geländer werden durch die Pfosten ausgeschnitten. In die Pfosten werden durch das Geländer ein Langloch ausgeschnitten. Die Geländer werden an die Pfosten angepasst. Die Geländer werden durch die Pfosten ohne Spiel ausgeschnitten.
Andere Anpassungsentfernung Geländer an Pfosten	Anpassungsabstand zwischen Mittellinie des mittleren oder unteren Geländer und dem Pfosten.
Andere Pfosten Toleranzen	Teilschnittspiel zwischen mittlerem bzw. unterem Geländer und Pfosten.

Geländerausschnitte


Option	Beschreibung
Obere Geländerlauflängen	Definieren Sie hier, wie der obere Handlauf ausgeschnitten werden soll. Standardmäßig wird die Option Max. Pfostenabstand verwendet. Max. Pfostenabstand Beginnend am ersten Pfosten werden die Max. Geländerlauflängen Oben entlang des Geländers ohne Abschlüsse gemessen und der Schnitt wird am letzten Pfosten des gemessenen Bereichs gemacht. Max. Lauflänge Beginnend am ersten Punkt des Geländers werden die Max. Geländerlauflängen Oben entlang des Geländers einschließlich der Abschlüsse gemessen und der Schnitt wird bei der Höchstlänge gemacht. Zwischen den Pfosten Am Geländer wird an jedem Pfosten ein Ausschnitt eingebracht. Bei max. Lauflänge kein Endstück Beginnend am ersten Pfosten werden die Max. Geländerlauflängen Oben entlang des Geländers ohne Verschlüsse gemessen und der Schnitt wird an der Höchstlänge gemacht.
Mittlere Geländerlauflängen	Definieren Sie hier die Art und Weise, in des mittlere Geländer ausgeschnitten wird. Standardmäßig wird die Option Max. Pfostenabstand verwendet.
Untere Geländerlauflängen	Definieren Sie hier die Art und Weise, in der das untere Geländer ausgeschnitten wird. Standardmäßig wird die Option Max. Pfostenabstand verwendet.

Eckschnittabmessungen


	Beschreibung
1	Horizontale Eckschnittabmessungen für die Pfosten.
2	Vertikale Eckschnittabmessungen für die Pfosten.

Spalt


Option	Beschreibung
Geländer Teilschnitt Oben Geländer Teilschnitt Mitte Geländer Teilschnitt Unten	Legen Sie fest, ob ein Spalt zwischen den Geländerteilen erstellt wird. Standardmäßig wird kein Spalt erstellt.

Spalt zwischen den Teilen


	Beschreibung
1	Größe des Spalts zwischen zwei aufeinanderfolgenden Geländerteilen.
2	Länge des durchlaufenden Profils.

Baugruppe


Option	Beschreibung
Als Baugruppe (verschweißt)	Legen Sie fest, welches Geländerteil das Hauptteil der Baugruppe ist. Standardmäßig wird keine Baugruppe erstellt. Es wird keine Baugruppe erstellt. Dies ist auch die standardmäßig vorgegebene Option. Der erste Pfosten ist das Hauptteil der Baugruppe. Der letzte Pfosten ist das Hauptteil der Baugruppe. Das erste Geländerteil nach dem ersten Pfosten ist das Hauptteil der Baugruppe. Wenn Sie für alle Geländer durchlaufende Profile erstellt haben, werden mehrere Baugruppen erstellt.

Registerkarte Geländer

Definieren Sie über die Registerkarte Geländer Profile, Bögen und Verbindungen für obere und untere Geländer.

Geländer- und Abschlussprofile


Option	Beschreibung
Profil oben	Definieren Sie das Profil des oberen Handlaufs durch Auswahl im Profilkatalog. Der obere Handlauf wird immer erstellt.
Profil unten	Definieren Sie das Profil des unteren Geländers durch Auswahl im Profilkatalog. Das untere Geländer wird immer erstellt.
Anfangsabschluss	Definieren Sie den Anfangsabschluss durch Auswahl im Profilkatalog. Standardmäßig entspricht das Profil Anfangsabschluss dem Profil oben.
Endabschluss	Definieren Sie den Endabschluss durch Auswahl im Profilkatalog. Standardmäßig entspricht das Profil Endabschluss dem Profil oben.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Ausschnitte Abschlussbiegung


Option	Beschreibung
	Standard Kein Ausschnitt AutoDefaults kann diese Option ändern.
	Kein Ausschnitt Es wird kein Ausschnitt in Ecknähe erstellt.
	Stöße an beiden Seiten Die Geländerecke wird links und rechts ausgeschnitten. Die Abmessungen des Schnitts werden auf der Registerkarte Biegungen festgelegt.
	Eckschnitt mittig Die Geländerecke wird in der Mitte ausgeschnitten.
	Eckschnitt auf Gehrung Die Geländerecke wird durch eine Ebene in der Winkelhalbierenden ausgeschnitten.
	Eckschnitt linke Seite Die Geländerecke wird an der linken Seite ausgeschnitten. Die Abmessungen des Schnitts werden auf der Registerkarte Biegungen festgelegt.
	Eckschnitt rechte Seite Die Geländerecke wird an der rechten Seite ausgeschnitten. Die Abmessungen des Schnitts werden auf der Registerkarte Biegungen festgelegt.

Ausschnittposition der Geländer

Definieren Sie die Ausschnittposition für den oberen Handlauf und das untere Geländer und für die Geländerabschlüsse Typ 1 und Typ 4.


Option	Beschreibung
	Standard Abschlussschnitt vorn AutoDefaults kann diese Option ändern.
	Abschlussschnitt vorn Das Geländer verläuft durch den ersten bzw. letzten Pfosten und wird durch deren Oberflächen ausgeschnitten. Der Geländerabschluss durch die Pfostenoberflächen an der Vorderseite ohne Überschneidungen ausgeschnitten.
	Pfostenschnitt mittig Das Geländer verläuft durch den ersten bzw. letzten Pfosten und wird durch deren Mittellinie ausgeschnitten. Der Geländerabschluss durch die Mittellinie des Pfostens ohne Überschneidungen ausgeschnitten.
	Abschlussschnitt hinten Das Geländer durch die Pfostenoberfläche ohne Überschneidungen ausgeschnitten. Der Geländerabschluss wird durch die Pfostenoberflächen der anderen Rückseite mit Überschneidungen ausgeschnitten.

Schnittposition für die sonstige Biegungen

Definieren Sie die Schnittposition anderer Geländerbiegungen, die keine Ecken mit den Geländerabschlüssen bilden.


Option	Beschreibung
	Standard Es wird kein Ausschnitt erstellt. AutoDefaults kann diese Option ändern.
	Es wird kein Ausschnitt erstellt.
	Stöße an beiden Seiten Die Geländerbiegung wird links und rechts ausgeschnitten. Die Abmessungen des Schnitts werden auf der Registerkarte Biegungen festgelegt.
	Eckschnitt mittig Die Geländerbiegung wird mittig ausgeschnitten.
	Eckschnitt auf Gehrung Die Geländerbiegung wird durch die Ebene der Winkelhalbierenden ausgeschnitten.

Position oberer Handlauf/Position unteres Geländer

Definieren Sie die horizontale Geländerposition.

Standardmäßig wird die Option Mittig verwendet.

Drehung oberer Handlauf/Drehung unteres Geländer

Definieren Sie die Profildrehung für alle horizontalen Geländer.


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5
	Typ 6
	Typ 7
	Typ 8

Verbindungseigenschaften für oberen Handlauf und unteres Geländer


Option	Beschreibung
Verbindung oberer Handlauf, Verbindung unteres Geländer	Wählen Sie aus, ob ein systemeigene oder eine benutzerdefinierte Komponente verwendet werden soll, um den oberen Handlauf und das untere Geländer mit den Pfosten zu verbinden.
Komponente	Wählen Sie eine systemeigene oder benutzerdefinierte Komponente aus dem Anwendungen und Komponenten-Katalog aus.
Attributdatei	Wählen Sie eine Attributdatei für die Komponente aus.
Aufwärtsrichtung	Wählen Sie die Aufwärtsrichtung aus.
Drehung	Wählen Sie die Drehung für die ausgewählte Komponente aus.
Drehwinkel	Geben Sie den Drehwinkel ein.
Gehäuse anschließen	Hierüber wählen Sie aus, ob zwischen dem Gehäuse und dem ersten oder letzten Pfosten eine Verbindung erstellt werden soll.

Registerkarte Mittleres Geländer

Definieren Sie über die Registerkarte Mittleres Geländer die horizontalen mittleren Geländer.

Geländerprofil


Option	Beschreibung
1 2 3 4	Definieren Sie das Profil des mittleren Geländers durch Auswahl im Profilkatalog. Standardmäßig entspricht die Größe des mittleren Geländerprofils der Größe des Profils des oberen Handlaufs. Der Standardname lautet `Knieleiste`.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Typ Mittleres Geländer


Option	Beschreibung
Mittleres Geländerprofile	Anzahl der Profile und das für mittlere Geländer verwendete Geländerprofil. Zum Beispiel werden durch `32` drei horizontale mittlere Geländer erstellt, deren Profil im Profil 2 festgelegt ist. Zum Beispiel werden durch `22 1` zwei horizontale mittlere Geländer erstellt, deren Profil im Profil 2 festgelegt ist, sowie ein oder mehrere Geländer (je nach Anzahl der benötigten Geländer), deren Profil im Profil 1 festgelegt ist. Zum Beispiel werden durch `3` mittlere Geländer erstellt, deren Profil im Profil 3 festgelegt ist. Die Anzahl der Geländer wird durch die für vertikale und horizontale mittlere Geländer festgelegte Anzahl definiert. Standardmäßig werden nur Geländer mit dem Profil aus dem Profil 1 erzeugt.


Option	Beschreibung
	Standard Erstellt horizontale mittlere Geländer. AutoDefaults kann diese Option ändern.
	Erstellt horizontale mittlere Geländer.
	Erstellt ein vertikales mittleres Geländer (Streben), das auf der Registerkarte Vertikales Geländer festgelegt ist.
	Hiermit werden Wandelemente erstellt.

Mittlere Geländerposition

Definieren Sie die horizontale Geländerposition.

Standardmäßig wird die Option Mittig verwendet.

Mittlere Geländerdrehung

Definieren Sie die Profildrehung für alle horizontalen Geländer.


Option	Beschreibung
	Standard Typ 1 AutoDefaults kann diese Option ändern.
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5
	Typ 6
	Typ 7
	Typ 8

Schnittposition für die Geländerbiegung


Option	Beschreibung
	Standard Kein Ausschnitt AutoDefaults kann diese Option ändern.
	Kein Ausschnitt Es wird kein Ausschnitt erstellt.
	Stöße an beiden Seiten Die Geländerbiegung wird links und rechts ausgeschnitten. Die Abmessungen des Schnitts werden auf der Registerkarte Biegungen festgelegt.
	Eckschnitt mittig Die Geländerbiegung wird mittig ausgeschnitten.
	Eckschnitt auf Gehrung Die Geländerbiegung wird durch die Ebene der Winkelhalbierenden ausgeschnitten.

Erweiterung Horizontales mittleres Geländer


Option		Beschreibung
		Standard Keine Verlängerung AutoDefaults kann diese Option ändern.
		Keine Verlängerung Das mittlere Geländer endet an der inneren Pfostenfläche ohne Überschneidung mit dem Pfosten.
		Verlauf durch Pfosten Das mittlere Geländer endet an der äußeren Pfostenfläche bei Überschneidung mit dem Pfosten.
		Horizontale Erweiterung Das mittlere Geländer wird im Geländerabschluss durch einen horizontalen Wert verlängert. Wenn das Geländer abgeschrägt ist, wird die Verlängerung entsprechend den Abschlussabmessungen gebogen. Das Geländer kann durch Eingabe eines negativen Werts in das Feld 3 gekürzt werden.
		Horizontale und schräge Erweiterung Das mittlere Geländer wird mit zwei horizontalen Abmessungen verlängert. 3 steht für die horizontale Geländerlänge und 4 für die schräge Geländerlänge.

Ausschnitte Abschlussbiegung

Dieser Schnitt ist nicht aktiviert, wenn Typ für das mittlere Geländer auf vertikales mittleres Geländer eingestellt ist.


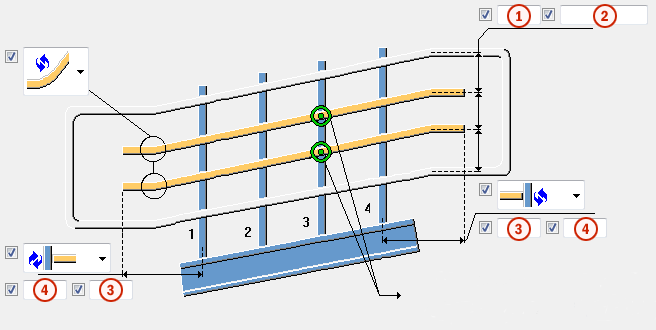

	Beschreibung
1	Anzahl der horizontalen Knieleisten.
2	Abstand zwischen den horizontalen mittleren Geländern.
3	Länge der horizontalen Verlängerung des mittleren Geländers im Geländerabschluss. Das Geländer kann durch Eingabe eines negativen Wertes gekürzt werden. Verwenden Sie dieses Feld, wenn die Erweiterung für das horizontale mittlere Geländer auf horizontale Erweiterung eingestellt ist.
4	Länge der horizontalen und schrägen Erweiterung des mittleren Geländers. Das mittlere Geländer wird mit zwei horizontalen Abmessungen verlängert. 3 steht für die horizontale Geländerlänge und 4 für die schräge Geländerlänge. Verwenden Sie dieses Feld, wenn die Erweiterung für horizontale mittlere Geländer auf horizontale und schräge Erweiterung eingestellt ist.

Verbindungseigenschaften mittlere Knieleiste


Option	Beschreibung
Verbindung mittlere Knieleiste	Wählen Sie aus, ob eine systemeigene oder benutzerdefinierte Komponente verwendet werden soll, um die mittlere Knieleiste mit den Pfosten zu verbinden.
Komponente	Wählen Sie eine systemeigene oder benutzerdefinierte Komponente aus dem Anwendungen und Komponenten-Katalog aus.
Attributdatei	Wählen Sie eine Attributdatei für die Komponente aus.
Aufwärtsrichtung	Wählen Sie die Aufwärtsrichtung aus.
Drehung	Wählen Sie die Drehung für die ausgewählte Komponente aus.
Drehwinkel	Geben Sie den Drehwinkel ein.
Verbinden mit	Wählen Sie aus, ob ein oder zwei Knieleisten mit Pfosten verbunden werden sollen. Ein Geländer: Es wird eine Komponente zwischen einem Pfosten und einem Geländer erstellt. Zwei Geländer, zwei Verbindungen: Es werden zwei Komponenten, eine zwischen dem Pfosten und einem Geländer und eine zwischen demselben Pfosten und einem anderen Geländer erstellt. Gemeinhin laufen zwei Geländer am Pfosten zusammen. Zwei Geländer, eine Verbindungen: Es wird eine Komponente zwischen dem Pfosten und zwei Geländern erstellt.

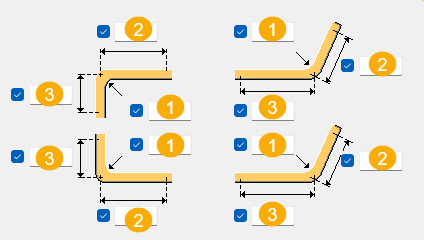

Mittlere Geländerabschlüsse

Sie können die Geländerabschlüsse am Anfang und am Ende der mittleren Geländer definieren.


	Beschreibung
1	Hier wählen Sie die Abschlussform aus.
2	Vertikale Abmessung des Abschlusses
3	Horizontale Abmessung des Abschlusses
4	Ausschnitte Abschlussbiegung Hier wählen Sie aus, ob die Abschlussbiegung geschnitten werden soll. Für die Abschlussbiegung können Sie auswählen, ob sie auf beiden Seiten geschnitten werden soll oder einen Schnitt in der Mitte, auf Gehrung, links oder rechts erstellen.
5	Hier wählen Sie aus, wie das Geländer an den Pfosten angepasst wird. Definieren Sie den Anpassabstand.
6	Radius der Abschlussbiegung

Wannengriff

Beim Wannengriff kann es sich um ein einzelnes mittleres Geländer handeln, das vertikal und horizontal zum oberen Handlauf versetzt ist. Sie können ein System oder eine benutzerdefinierte Komponente verwenden, um das Geländer mit Pfosten zu verbinden. Sie können auch das Ende des Wannengriffs auswählen. Wenn der Wannengriff von einer abgeschrägten Wange abgeht, können Sie diesen mit schrägen und horizontalen Abmessungen verlängern.

So erstellen Sie einen Wannengriff:

Stellen Sie auf der Registerkarte Abbildung einen Versatz des mittleren Geländers zu den Pfosten ein.
Stellen Sie auf der Registerkarte Geländer das Profil für Handläufe und mittlere Geländer auf 0 ein, sodass diese Geländer nicht erstellt werden.
Stellen Sie auf der Registerkarte Mittleres Geländer die Anzahl horizontaler Geländer auf 1 ein und stellen Sie den Abstand für den Handlauf ein.
Wenn Sie das Ende des Wannengriffs erweitern und ein horizontales Teil erhalten möchten, wählen Sie die Option für eine horizontale und schräge Erweiterung auf der Registerkarte Mittleres Geländer aus, und geben Sie die schrägen und horizontalen Abstände ein.

Erstellen Sie die benutzerdefinierte Naht.

Picken Sie die Punkte an der äußeren Erweiterung der Haupt- und Nebenteile.


	Beschreibung
1	Hauptteil
2	Nebenteil
3	Erster gepickter Punkt
4	Zweiter gepickter Punkt

Speichern Sie die Standardeigenschaften für die benutzerdefinierte Naht.
Verwenden Sie auf der Registerkarte Mittleres Geländer Namen und Eigenschaften der benutzerdefinierten Naht und legen Sie die Richtung der Komponente fest.

Registerkarte Vertikales Geländer

Definieren Sie über die Registerkarte Vertikales Geländer, um die vertikalen Geländer (Streben). Die Optionen auf der Registerkarte Vertikales Geländer sind nur dann aktiviert, wenn auf der Registerkarte Mittleres Geländer der Typ für mittlere Geländer auf vertikales mittleres Geländer eingestellt ist.

Streben


Option		Beschreibung
		Standard Es werden keine Streben im Geländerabschluss erstellt. AutoDefaults kann diese Option ändern.
		Es werden keine Streben im Geländerabschluss erstellt.
		Bei Geländerabschlüssen von Typ 1 oder Typ 4 werden Streben im Abschluss erstellt.

Verbindungstyp zwischen Streben und oberem Handlauf und unterem Geländer


Option	Beschreibung
	Standard Kein AutoDefaults kann diese Option ändern.
	Kein Die Streben werden zwischen Mittelpunkt oberer Handlauf und Mittelpunkt unteres Geländer erstellt.
	Angepasst Die Streben werden an der Erstellungspunkten durch eine Ebene angepasst, die der Neigung des horizontalen Geländers folgt.
	Teilschnitt Die Streben werden an beiden Seiten durch die Profile des horizontalen Geländers ausgeschnitten.
	Verbindung Die Streben werden mittels Systemverbindung mit dem oberen Handlauf und dem unteren Geländer verbunden.
	Teilschnitt Horizontale Geländerprofile werden durch Streben geschnitten.

Strebenabstand


Option	Beschreibung
1	Strebenabstand zwischen zwei nebeneinanderliegenden Pfosten.
2	Abstandstyp. Standardmäßig wird die Option mit gleichem Abstand verwendet. Exakt Der Abstand zwischen zwei nebeneinanderliegenden Streben entspricht exakt dem Abstandswert 1. Zwischen zwei nebeneinanderliegenden Pfosten werden so viele Streben wie möglich positioniert. Die Streben werden zentriert zwischen den Pfosten positioniert, sodass der Abstand des ersten Pfostens zu den ersten Streben und der Abstand des zweiten Pfostens zu den letzten Streben gleich ist. Gleich Der Abstandswert 1 definiert den maximalen Abstand. Die Streben werden gleichmäßig zwischen den Pfosten positioniert.

Eckschnittabmessungen


	Beschreibung
1	Horizontale Eckschnittabmessungen für die Streben.
2	Vertikale Eckschnittbemaßung für die Streben.

Profildrehung

Definieren Sie die Profildrehung für alle vertikalen Geländer.


Option	Beschreibung
	Standard
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5
	Typ 6
	Typ 7
	Typ 8

Verbindungseigenschaften


Option	Beschreibung
Anschluss oben	Definieren Sie durch Auswahl aus dem Komponentenkatalog die Anzahl der Komponenten, mit denen die Streben mit dem oberen Handlauf verbunden werden. Sie können keine benutzerdefinierte Komponente verwenden. Wählen Sie auch eine Attributdatei für die Komponente aus.
Vertikales Geländer Anschluss unten	Definieren Sie durch Auswahl aus dem Komponentenkatalog die Anzahl der Verbindungen, mit denen die Streben mit dem unteren Geländer verbunden werden. Sie können keine benutzerdefinierte Komponente verwenden. Wählen Sie auch eine Attributdatei für die Komponente aus.

Registerkarte Wandelemente

Erstellen Sie über die Registerkarte Ausfachung Wandelemente zwischen den Pfosten. Beim Erstellen von Wandelementen werden keine weiteren vertikalen oder horizontalen Geländer erstellt. Die Optionen auf der Registerkarte Ausfachung sind nur aktiv, wenn Sie den Typ des mittleren Geländers auf der Registerkarte Mittleres Geländer auf Ausfachung festgelegt haben. Mit benutzerdefinierten Nahtdetails können Sie mittlere Wandelemente und mit benutzerdefinierten Details Abschlusswandelementen erstellen.

Wandelementeigenschaften


Option	Beschreibung
Teilname/Knoten Nr.	Legen Sie die Nummer der benutzerdefinierten Komponenten fest, die bei der Erstellung von Wandelementen verwendet werden, indem Sie diese im Komponentenkatalog auswählen.
Attributdatei	Wählen Sie eine Attributdatei für die Benutzerdefinierte Komponente aus.
Nahtrichtung	Definieren Sie die Richtung für die Naht.

Wandelementtyp

Für Benutzerdefinierte Details werden die Nummern in den Abbildungen den folgenden Teilen zugeordnet:


Nummer	Teil
1	Erster Pfosten, der das Hauptteil des Details ist.
2	Punkt an der Oberseite des ersten Pfostens, der erster Eingabepunkt des Details ist.
3	Punkt an der Unterseite des ersten Pfostens, der zweiter Eingabepunkt des Details ist.

Für benutzerdefinierte Nähte werden die Nummern in den Abbildungen den folgenden Teilen zugeordnet:


Nummer	Teil
1	Erster Pfosten, der das Hauptteil der Verbindung ist.
2	Zweiter Pfosten, der das Nebenteil der Verbindung ist.
3	Punkt an der Oberseite des ersten Pfostens, der erster Eingabepunkt der Verbindung ist.
4	Punkt an der Unterseite des ersten Pfostens, der zweiter Eingabepunkt der Verbindung ist.


Option	Beschreibung
	Abschlusswandelement links Erstellung des Wandelements über ein benutzerdefiniertes Detail. Das Wandelement wird mit nur einem Pfosten verbunden.
	Erstes Wandelement Erstellung des Wandelements über eine benutzerdefinierte Naht. Das Wandelement kann in der Größe von den restlichen Wandelemente abweichen.
	Letztes Wandelement Erstellung des Wandelements über eine benutzerdefinierte Naht. Das Wandelement kann in der Größe von den restlichen Wandelemente abweichen.
	Abschlusswandelement rechts Erstellung des Wandelements über ein benutzerdefiniertes Detail. Das Wandelement wird mit nur einem Pfosten verbunden.
	Reguläres horizontales Wandelement Erstellung des Wandelements über eine benutzerdefinierte Naht.
	Reguläres abgeschrägtes Wandelement Erstellung des Wandelements über eine benutzerdefinierte Naht.
	Horizontales Wandelement, schräger Anschluss (unten) Erstellung des Wandelements über eine benutzerdefinierte Naht.
	Horizontales Wandelement, schräger Anschluss (oben) Erstellung des Wandelements über eine benutzerdefinierte Naht.

Registerkarte Biegungen

Definieren Sie über die Registerkarte Biegungen die Schnittposition der Geländerbiegungen und Profile für die gebogenen Geländerteile.

Biegeprofil


Option	Beschreibung
Biegung	Definieren Sie das Profil des gebogenen Geländers durch Auswahl im Profilkatalog. Die Erstellung erfolgt nur, wenn Sie auf der Registerkarte Geländer die Ausschnitte für Abschlussbiegungen auf Ausschnitt beidseitig, Ausschnitt linke oder Ausschnitt rechte Seite einstellen.
90 Grad	Definieren Sie das Geländerprofil durch Auswahl im Profilkatalog. Dieses wird nur erstellt, wenn auf der Registerkarte Geländer oder Mittleres Geländer die Ausschnittposition für die Biegung auf beiden Seiten eingestellt ist.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Biegeabmessungen

Um die Biegeabmessungen für jede der acht Treppenecken separat zu definieren, wählen Sie für die Biegungen die Methode Erweitert aus.


Option	Beschreibung	Standard
1	Biegeradius für die Geländerteile.	`50 mm`
2	Abstand der Ausschnitte entlang der rechten Geländerseite der Biegung. Sie können diesen Abstand für die beiden Geländer separat definieren.	`75 mm`
3	Abstand der Ausschnitte entlang der linken Geländerseite der Biegung. Sie können diesen Abstand für die beiden Geländer separat definieren.	`75 mm`

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
