Лестница с креплениями для деревянных ступеней (S72)

Modified: 7 Май 2026 Tekla Structures 2026

Лестница с креплениями для деревянных ступеней (S72)

Компонент Лестница с креплениями для деревянных ступеней (S72) создает прямой лестничный марш с опциональными верхней и нижней площадочными частями. Лестничный марш состоит из косоуров, площадочных частей (необязательно) и ступеней.

Создаваемые объекты

  • Косоуры

  • Ступени

  • Площадки (опционально)

  • Кронштейны

  • Пластины на торцах косоуров (опционально)

  • болты

  • Сварные швы

Применение

Ситуация

Описание

Лестничный марш с деревянными ступенями. Вертикальная нижняя площадочная часть.

Лестничный марш с C-образными косоурами. Горизонтальная нижняя площадочная часть. Деревянные ступени крепятся болтами к стальным кронштейнам.

Лестничный марш с косоурами, в которых сделаны вырезы под поддерживающую балку.

Перед началом работы

Если в косоурах создаются вырезы под поддерживающие балки, перед созданием лестничного марша создайте балки, на которые будут опираться косоуры.

Порядок выбора

  1. Укажите первую точку, чтобы задать точку края проступи первой ступени.

  2. Укажите еще одну точку, чтобы задать точку края проступи последней ступени.

    Порядок указания точек не имеет значения.

  3. Щелкните средней кнопкой мыши, чтобы создать лестничный марш.

    Если на вкладке Рисунок выбраны следующие варианты с вырезами, выберите поддерживающие балки и щелкните средней кнопкой мыши.

Обозначение деталей

Деталь

1

Косоур

2

Ступень

3

Площадки

Вкладка «Рисунок»

Для управления геометрией косоуров и точками края проступи ступеней служит вкладка Рисунок.

Типы верхней площадочной части

Параметр Описание

По умолчанию

Горизонтальная площадочная часть

С вырезом

Верх косоура лежит на поддерживающей детали. К торцу косоура приварены вертикальные и горизонтальные пластины.

Тип нижней площадочной части

Параметр Описание

По умолчанию

Вертикальная

Создается вертикальная площадочная часть, где нижняя указанная точка находится на верхней плоскости последней ступени.

Горизонтальная

Создается горизонтальная площадочная часть, где нижняя указанная точка находится на верхней плоскости последней ступени.

Вертикальная с пониженной точкой

Указанная точка приходится на верх металлоконструкции или на уровень пола.

Горизонтальная с пониженной точкой

Указанная точка приходится на верх металлоконструкции или на уровень пола.

С вырезом

Снизу косоура создается вырез под поддерживающую деталь. К торцу косоура приваривается вертикальная пластина.

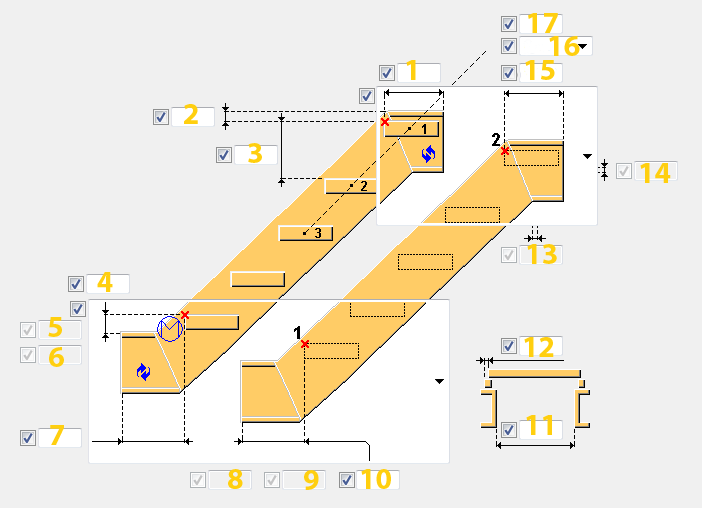

Размеры марша

Описание

По умолчанию

1

Задайте расстояние между верхней точкой и концом левой верхней площадочной части.

Если задать это значение равным 0 мм, левая верхняя площадочная часть не создается.

Если выбрана верхняя площадочная часть с вырезом, задайте размер выреза в горизонтальной пластине от кромки косоура.

0 мм

2

Задайте расстояние по вертикали от верхней точки до верха металлоконструкции верхней площадочной части.

Если верхняя площадочная часть не создается, используется верх металлоконструкции косоура.

Если выбрана верхняя площадочная часть с вырезом, задайте расстояние по вертикали от верхней точки до горизонтального реза по косоуру.

200 мм

3

Максимальное допустимое расстояние между двумя ступенями.

Расстояние между ступенями вычисляется, исходя из типа распределения ступеней — Точно или Равные — и количества ступеней.

Например, если высота ступени должна быть 200 мм, при использовании типа распределения Точно создаются ступени в точности этой высоты (введите количество ступеней в виде целого числа). При использовании типа распределения Равные создается необходимое количество ступеней от низа до верха, с высотой, максимально приближенной к 200 мм.

(Z*220)/(Z+220) мм,

где Z — расстояние по вертикали между двумя указанными точками.

4

Этот размер зависит от выбранного типа нижней площадочной части:

  • Горизонтальная или горизонтальная с пониженной точкой

    Задайте расстояние по вертикали между нижней указанной точкой и верхом металлоконструкции нижней площадочной части.

  • Вертикальная или вертикальная с пониженной точкой

    Задайте расстояние по горизонтали между нижней указанной точкой и самой дальней гранью нижней площадочной части.

  • Нижняя площадочная часть не выбрана

    Задайте расстояние по горизонтали от нижней указанной точки до вертикального реза по косоуру. По умолчанию рез делается по кромке поддерживающей детали.

150 мм

5

Вертикальный размер от нижней точки до первой ступени.

Этот размер можно задать, когда тип распределения ступеней — Равные, а тип нижней площадочной части — вертикальная либо горизонтальная с пониженной точкой.

равно вертикальному расстоянию между ступенями

6

Размер выреза в вертикальной пластине от кромки косоура.

Этот размер можно задать, когда выбрана нижняя площадочная часть с вырезом.

0 мм

7

10

Этот размер зависит от выбранного типа нижней площадочной части:

  • Горизонтальная или горизонтальная с пониженной точкой нижняя площадочная часть.

    Задайте расстояние по горизонтали между нижней точкой и кромкой нижней площадочной части.

  • Вертикальная или вертикальная с пониженной точкой нижняя площадочная часть.

    Задайте расстояние по вертикали между нижней точкой и самой нижней точкой нижней площадочной части.

600 мм

8

Вертикальный зазор между нижней поддерживающей деталью и вырезом в косоуре.

Этот размер можно задать, когда выбрана нижняя площадочная часть с вырезом.

0 мм

9

Горизонтальный зазор между нижней поддерживающей деталью и вырезом в косоуре.

Этот размер можно задать, когда выбрана нижняя площадочная часть с вырезом.

0 мм

11

Ширина ступеней.

0 мм

12

Размер для равного укорачивания ступеней с обеих сторон.

1000 мм

13

Горизонтальный зазор между верхней поддерживающей деталью и вырезом в косоуре.

Этот размер можно задать, когда выбрана верхняя площадочная часть с вырезом.

0 мм

14

Вертикальный зазор между верхней поддерживающей деталью и вырезом в косоуре.

Этот размер можно задать, когда выбрана верхняя площадочная часть с вырезом.

0 мм

15

Этот размер зависит от выбранного типа верхней площадочной части:

  • Горизонтальная верхняя площадочная часть.

    Задайте расстояние между верхней точкой и торцом косоура.

  • Верхняя площадочная часть с вырезом.

    Задайте расстояние по горизонтали между верхней точкой и вертикальным резом по косоуру. По умолчанию рез делается по кромке поддерживающей детали.

Если задать этот размер равным 0 мм, верхняя площадочная часть не создается.

0 мм

16

Выберите тип распределения ступеней:

  • Точно: создаются ступени в точности заданной высоты. Введите количество ступеней в виде целого числа.
  • Равные: создается необходимое количество ступеней от низа до верха, с высотой, максимально приближенной к заданной высоте ступеней.

Тип распределения определяет, как вычисляется расстояние между ступенями по вертикали.

Если тип распределения — Точно, а тип нижней площадочной части — горизонтальная или вертикальная с пониженной точкой, ступени распределяются от верхней точки до нижней точки. Во всех остальных случаях ступени распределяются от нижней точки до верхней точки.

Равные

17

Введите количество ступеней.

Этот параметр зависит от типа распределения ступеней и расстояния между ступенями.

Если тип распределения ступеней — Точно или Равные и расстояние не задано, компонент Лестница с креплениями для деревянных ступеней (S72) создает заданное количество ступеней.

рассчитывается исходя из вертикального расстояния между 2 указанными точками и расстояния между ступенями (3)

Смещение площадки по вертикали

Задайте смещение по вертикали для левой и правой горизонтальной площадки вверху и внизу косоуров.

Вкладка «Настройка лестницы»

Для задания свойств деталей, положения ступеней на горизонтальной плоскости, поворота косоуров и ступеней, а также управления созданием нижней и верхней ступеней служит вкладка Настройка лестницы.

Свойства деталей лестничного марша

Деталь Описание По умолчанию

1

Левый косоур

Создается во всех случаях.

Выберите профиль из каталога профилей.

BLU400*2

По умолчанию используется имя STRINGER.

1

Правый косоур

Создается во всех случаях.

Выберите профиль из каталога профилей.

BLU400*2

По умолчанию используется имя STRINGER.

2

Верхняя H полоса

Создается, только если верх косоура лежит на поддерживающей балке.

6 мм

По умолчанию используется имя PLATE.

3

Верхняя V полоса

Создается, только если верх косоура лежит на поддерживающей балке.

6 мм

По умолчанию используется имя PLATE.

4

Нижняя V полоса

Создается, только если низ косоура лежит на поддерживающей балке.

6 мм

По умолчанию используется имя PLATE.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса детали.

Обработка поверхности

Описывает способ обработки поверхности детали.

Параметры лестничного марша

Вариант Описание

Создать сборку

Выберите, какие детали компонента лестничного марша образуют сборку. По умолчанию это косоуры.

Этот параметр управляет только тем, какие объекты сварки создаются. Он не влияет на тип сварки. Выберите тип сварки в диалоговом окне Сварка.

Обратите внимание, что монтажные сварные швы не входят в сборку.

  • Нет: В компоненте не создаются сварные швы.

  • Да: В компоненте создаются все сварные швы.

  • Косоуры: сварные швы 2 и 3 между ступенями и косоурами не создаются. Косоуры остаются отдельными сборками, как и каждая ступень. К косоурам привариваются кронштейны.

Опорная линия косоура

  • Сверху: в качестве опорной линии используется линия, находящаяся внутри лестничного марша на верхней грани.
  • Край проступи: в качестве опорной линии используется линия, проходящая через края проступей.

Эта опорная линия используется для производственных чертежей.

Поворот ступеней

Поворот ступени вокруг своей оси. Значение по умолчанию — Верх.

Положение на плоскости

Положение лестничного марша. В качестве опорной линии используется средняя линия ступеней. Значение по умолчанию — Правый.

Смещение

Смещение лестничного марша на плоскости относительно положения, заданного параметром Положение на плоскости.

Смещение по умолчанию — 0 мм.

Создать пластинчатые косоуры как одну пластину

Укажите, нужно ли создавать пластинчатые косоуры в виде одной непрерывной пластины.

Поворот косоура

Поворот косоура вокруг своей оси. Значение по умолчанию — вверх: .

Создать верхнюю ступень

Укажите, создается ли первая (самая верхняя) ступень лестничного марша. По умолчанию первая ступень создается.

Создать нижнюю ступень

Укажите, создается ли последняя (самая нижняя) ступень лестничного марша. По умолчанию последняя ступень создается.

Вкладка «Болты»

Для задания свойств болтов, которыми деревянные ступени крепятся к кронштейнам, служит вкладка Болты.

Размеры группы болтов

Описание

По умолчанию

1

Расстояние от болта до края.

диаметр болта*1.5

2

Число болтов.

2

3

Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Необходимо ввести значения всех расстояний между болтами. Например, для 3 болтов вводится 2 значения.

100 мм

Направление болтового соединения

Служит для изменения направления болтов.

Параметр

Описание

Вариант по умолчанию.

Крепление болтами от кронштейна к ступени.

Крепление болтами от ступени к кронштейну.

Базовые свойства болтов

Описание

По умолчанию

Размер болта

Диаметр болта.

20 мм

Стандарт болта

Стандарт болта для использования в компоненте.

7990

Допуск

Зазор между болтом и отверстием.

2 мм

Резьба в материале

Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.

Да

Площадка / цех

Место, где выполняется прикрепление болтов.

Монтажный

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Вкладка «Деревянные ступени»

Для задания профиля ступени и свойств кронштейнов из согнутых пластин служит вкладка Деревянные ступени.

Кронштейн ступени и профиль

Деталь Описание По умолчанию

Кронштейн ступени

Для создания кронштейна под ступень выберите профиль из каталога профилей.

PL10*150

Профиль ступени

Для создания ступеней выберите профиль из каталога профилей.

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Имя

Имя, отображаемое на чертежах и в отчетах.

Класс

Номер класса детали.

Обработка поверхности

Описывает способ обработки поверхности детали.

Размеры кронштейна

Описание

По умолчанию

Размер смещения, который позволяет переместить кронштейны из согнутых пластин относительно центральной линии косоура.

0 мм

Толщина ступеней, которые будут помещены на согнутые кронштейны. Сами ступени не создаются, изменяется только высота кронштейнов.

0 мм

Угол сгиба для кронштейна в градусах.

0
