Трап
Компонент Трап предназначен для создания лестниц для судов или нефтяных платформ.
Создаваемые объекты
-
Стойки
-
Косоуры
-
Ступени
-
Поручни и колена
-
Средние перекладины
-
Площадка
-
Опора площадки
-
Болты
-
Сварные швы
-
Дополнительный компонент (опционально)
Применение
|
Ситуация |
Описание |
|---|---|
|
|
Тип 1 Трап с косоурами, ступенями, стойками и поручнями. |
|
|
Тип 2 Трап с косоурами, ступенями, стойками, площадкой и поручнями со средними перекладинами. |
|
|
Тип 3 Трап с косоурами, ступенями, стойками, площадкой, поручнями со средними перекладинами. |
|
|
Тип 4 Трап с косоурами, ступенями, стойками и поручнями. |
Ограничения
Тип ступеней в компоненте Трап задается на вкладке Детали путем выбора профиля ступени из каталога.
Чтобы на вкладке Детали присутствовал обновленный список профилей ступеней, необходимо при первом использовании компонента Трап в данной среде или при смене среды Tekla Structures запускать программу Steps.exe.
Внимание:
При стандартных настройках Tekla Structures перезаписывает значения параметров профилей ступеней, заменяя их значениями по умолчанию, при каждом запуске Tekla Structures. Во избежание потери заданных в Tekla Structures значений параметров профилей ступеней задайте расширенный параметр XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = TRUE в файле teklastructures.ini.
Если используются каталожные профили ступеней и расширенный параметр XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = TRUE задан, при обновлении Tekla Structures необходимо выполнить следующие действия:
-
Задайте XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = FALSE в файле teklastructures.ini.
-
Обновите Tekla Structures.
-
Запустите Tekla Structures.
-
Задайте XS_DO_NOT_OVERWRITE_PLUGIN_INP_FILE = TRUE в файле teklastructures.ini.
-
Запустите Steps.exe.
-
Перезапустите Tekla Structures.
Порядок выбора
-
Укажите точку для задания нижнего уровня лестницы.
-
Укажите точку для задания верхнего уровня лестницы.
-
Щелкните средней кнопкой мыши, чтобы создать компонент.
Точки, задающие нижний уровень и верхний уровень верха, обычно представляют собой начальную/конечную точки линии, проходящей через края проступей.

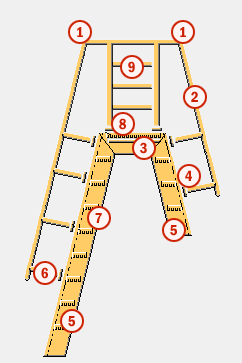

Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Колено |
|
2 |
Поручень |
|
3 |
Опора площадки |
|
4 |
Пластина |
|
5 |
Косоур |
|
6 |
Стойка |
|
7 |
Ступень |
|
8 |
Площадка |
|
9 |
Средняя перекладина |
Вкладка «Рисунок»
Для задания типа лестницы, размеров создаваемых деталей, смещения по горизонтали и расстояния по горизонтали между косоурами служит вкладка Рисунок.

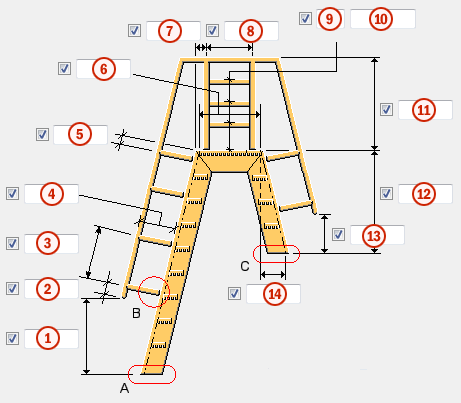

Размеры
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Расстояние по вертикали между низом косоура и низом поручня. |
1000 мм |
|
2 |
Смещение первой стойки вдоль поручня, измеренное от низа поручня. |
200 мм |
|
3 |
Максимальное расстояние между средними стойками. |
1000 мм |
|
4 |
Расстояние между косоуром и поручнем. |
800 мм |
|
5 |
Смещение последней стойки вдоль поручня, измеренное от верха косоура. |
200 мм |
|
6 |
|
1000 мм |
|
7 |
Смещение по горизонтали для первой стойки, измеренное от начала горизонтального косоура. Для типа 4 этот параметр недоступен. |
200 мм |
|
8 |
Расстояние между первой и последней стойками горизонтальной части. Для типов 1 и 4 этот параметр недоступен. |
600 мм |
|
9 |
Количество средних перекладин. Для типов 1 и 4 этот параметр недоступен. |
3 |
|
10 |
Шаг средних перекладин. Значения расстояний между средними перекладинами разделяются пробелами. Введите по значению для каждого промежутка между средними перекладинами. Например, для 3 средних перекладин нужно ввести 2 значения. Для типов 1 и 4 этот параметр недоступен. |
Значение параметра 3, деленное на количество промежутков. |
|
11 |
Расстояние по вертикали между верхом поручня и верхом площадки. Для типа 4 этот параметр недоступен. |
1000 мм |
|
12 |
Расстояние по вертикали между верхом площадки и низом косоура спуска. Этот параметр доступен только для типа 3. |
2000 мм |
|
13 |
Расстояние по вертикали между низом поручня и низом косоура спуска. Этот параметр доступен только для типа 3. |
1000 мм |
|
14 |
Расстояние по горизонтали между концом линии, проходящей через края проступей подъема, и концом линии, проходящей через края проступей спуска. Этот параметр доступен только для типа 3. |
Косоур подъема и косоур спуска имеют одинаковый наклон. |
Создание ступеней и сборки
|
Параметр |
Описание |
|---|---|
|
Создать верхнюю ступень |
Укажите, создается ли верхняя ступень. |
|
Создать сборку |
Укажите, какие детали образуют сборку. Возможные варианты:
|
Узел A и узел C
Узел A используется для соединения конца косоура подъема с оконечным узлом.
Узел C используется для соединения конца косоура спуска с оконечным узлом.
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Укажите, соединяются ли косоуры с оконечными узлами. |
Нет |
|
2 |
Укажите узел, выбрав его из каталога компонентов. |
|
|
3 |
Выберите файл атрибутов для узла. |
standard |
Параметры трапа
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Радиус колена поручня. Для типа 4 этот параметр недоступен. |
100 мм |
|
2 |
Укажите, Как измеряется размер для смещения трапа по горизонтали. Возможные варианты:
|
Посередине |
|
3 |
Смещение по горизонтали. Для вариантов По умолчанию или Середина этот параметр недоступен. |
0 мм |
|
4 |
Расстояние по горизонтали между косоурами. |
1000 мм |
Разрезы в изгибах колен поручней
Для типа 4 этот параметр недоступен.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Гнутое колено Этот параметр может быть изменен АвтоСтандартами. |
|
|
Гнутое колено Между перекладинами вставляется отдельная деталь-колено. |
|
|
Подгонка Перекладины подгоняются. |
|
|
Гнутая перекладина Перекладина сгибается. |
|
|
Отдельные перекладины Перекладины не подгоняются. |
Вкладка «Детали»
Для задания свойств создаваемых деталей служит вкладка Детали.
Свойства деталей
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Колено Поручень Средняя перекладина Стойка |
Задайте профиль колена, выбрав его из каталога профилей. |
PD40*2 |
|
Пластина в узле B |
Толщина пластины. |
5 мм |
|
Опора |
Толщина опоры площадки. |
5 мм |
|
Ступень |
Укажите, что будет использоваться для создания ступеней — каталожные степени или профили. Выберите ступень из списка каталожных ступеней или из каталога профилей. При смене среды Tekla Structures список ступеней необходимо обновлять. |
|
|
Косоур |
Задайте профиль косоура, выбрав его из каталога профилей. |
C200*100*5 |
|
Площадка |
Толщина площадки. |
50 мм |
|
Кронштейн |
Задайте профиль кронштейна, выбрав его из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
Вкладка «Площадка»
Для управления смещением и опорой площадки служит вкладка Площадка.
Смещение площадки
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Смещение площадки по горизонтали от верхней ступени. Если верхняя площадка не создается, смещение площадки по горизонтали определяется от верхней точки линии, проходящей через края проступей подъема. |
0 мм |
Смещение и опора площадки
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Смещение опоры площадки по вертикали от низа площадки. |
0 мм |
|
2 |
Смещение площадки по горизонтали от косоура. |
0 мм |
|
3 |
Ширина опоры площадки. |
50 мм |
Создание опоры площадки
Прим.:
Верх площадки всегда находится на том же уровне, что и верх косоура.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Опора площадки создается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опора площадки создается. |
|
|
Опора площадки не создается. |
Вкладка «Ступени»
Для задания шага и смещения ступеней служит вкладка Ступени.
Шаг ступеней
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Расстояние между ступенями по вертикали. Расстояние зависит от типа распределения ступеней. |
300 мм |
|
1 |
Тип распределения ступеней. Ступени распределяются от второй указанной точки до первой указанной точки. Тип Равные соответствует максимальному расстоянию между ступенями. Тип Точно соответствует точному расстоянию между ступенями. |
Равные |
Смещение ступеней
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Смещение ступеней от косоуров. |
0 мм |
|
2 |
Тип смещения ступеней. |
Горизонтально (H) |
Вкладка «Перекладины»
Для задания свойств поручней и средних перекладин служит вкладка Перекладины.
Средняя перекладина и поручень
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Средняя перекладина со стойкой Поручень со стойкой |
Укажите, как средние перекладины или поручни соединяются со стойками. |
Средние перекладины = Соединение Поручни = Сварной шов |
|
Номер соединения |
Задайте соединение, используемое для крепления перекладин к стойке, выбрав его из каталога компонентов. |
Сопряжение труб (23) |
|
Свойства соединения |
Выберите файл атрибутов для соединения. |
standard |
Параметры поручня
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Макс. длина поручня |
Максимальная длина поручня. |
3000 мм |
|
Разрезы поручня |
Укажите, как разрезаются поручни.
|
На макс. стойке |
Вкладка «Узел B»
Для задания свойств болтов на пластине, соединяющей стойки с косоурами, служит вкладка Узел B.
Смещение по вертикали
|
Описание |
|
|---|---|
|
1 |
Смещение пластины по вертикали. |
|
2 |
Укажите, Как измеряется размер для смещения пластины по вертикали.
|
|
3 |
Ширина пластины. |
|
4 |
Расстояние между верхним болтом и верхом пластины. |
|
5 |
Расстояние между болтами. |
|
6 |
Расстояние между нижним болтом и низом пластины. |
Смещение по горизонтали
|
Описание |
|
|---|---|
|
1 |
Укажите, Как измеряется размер для смещения пластины по горизонтали.
|
|
2 |
Смещение пластины по горизонтали. |
Направление болтового соединения
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию От пластины к косоуру Этот параметр может быть изменен АвтоСтандартами. |
|
|
От косоура к пластине |
|
|
От пластины к косоуру |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Вкладка «Сварные швы»
См. ссылку ниже:
