Ограждение. Крепление стойки пластиной (86)
Компонент Ограждение. Крепление стойки пластиной (86) позволяет соединить стойку со стороной косоура с помощью пластины. Профиль пластины приваривается к косоуру, а стойка крепится к пластине болтами.
Создаваемые объекты
-
Соединительная пластина
-
Опорная пластина
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль пластины приваривается к косоуру, а стойка крепится к пластине болтами. |
Порядок выбора
-
Выберите главную деталь.
-
Выберите второстепенную деталь.
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Опорная пластина |
Вкладка «Рисунок»
На вкладке Рисунок можно управлять размерами соединения.

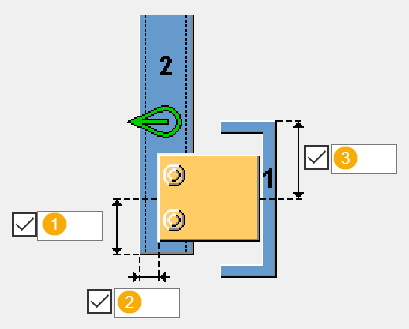

Размеры
| Описание | |
|---|---|
|
1 |
Вертикальное расстояние между нижней кромкой второстепенной детали и центральной линией опорной пластины. По умолчанию расстояние равно нулю. |
|
2 |
Горизонтальное расстояние между кромкой второстепенной детали и кромкой опорной пластины. По умолчанию расстояние равно нулю. |
|
3 |
Вертикальное положение опорной пластины. Задайте расстояние от верхней кромки главной детали до центральной линии опорной пластины. По умолчанию расстояние равно расстоянию от верхней кромки главной детали до ее центральной линии. |
Вкладка «Детали»
На вкладке Детали можно указать свойства деталей.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Соединительная пластина |
Толщина и ширина соединительной пластины. |
По умолчанию соединительная пластина не создается. Введите толщину пластины, чтобы создать ее. |
|
Опорная пластина |
Толщина и высота опорной пластины. |
По умолчанию толщина составляет 12 mm, а высота определяется расстояниями между болтами, заданными на вкладке Болты. |
Вкладка «Параметры»
На вкладке Параметры можно задать ориентацию и фаски соединительной пластины.
Тип пластины
| Параметр | Описание |
|---|---|
|
|
По умолчанию Прямоугольная АвтоСтандарты могут изменить этот параметр. |
|
|
Прямоугольная |
|
|
Diamond |
|
|
Треугольная |
|
|
Круглая |
|
|
Прямоугольная по болтам Размер пластины определяется значениями, введенными на вкладке Болты. |
|
|
Круглая по болтам Размер пластины определяется значениями, введенными на вкладке Болты. |
Ориентация пластины в ситуациях с наклоном
| Параметр | Описание |
|---|---|
|
|
По умолчанию Перпендикулярно второстепенной детали АвтоСтандарты могут изменить этот параметр. |
|
|
Перпендикулярно второстепенной детали |
|
|
Параллельно главной детали |
Ориентация пластины
| Параметр | Описание |
|---|---|
|
|
По умолчанию Горизонтально АвтоСтандарты могут изменить этот параметр. |
|
|
Перпендикуляры |
|
|
Горизонтально |
Тип фаски
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без фаски АвтоСтандарты могут изменить этот параметр. |
|
|
Без фаски |
|
|
Прямая фаска Задайте горизонтальные и вертикальные размеры фаски. |
|
|
Круглая фаска Задайте радиус фаски. |
Вкладка «Болты»
На вкладке Болты можно задать размеры группы болтов и свойства болтов.

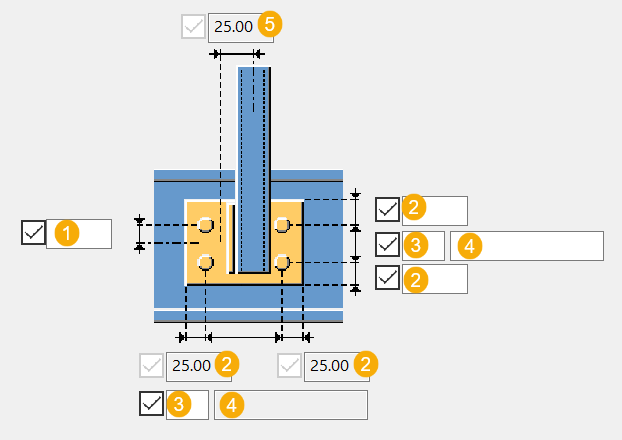

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Sbolts»
На вкладке Sbolts можно задать размеры группы болтов и свойства болтов на второстепенной детали.

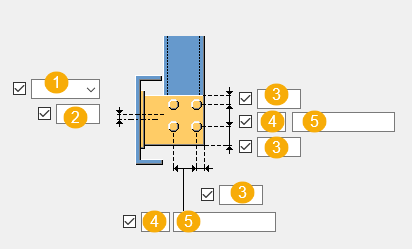

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по горизонтали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
