Ограждение. Перила по балкам (S84)
Компонент Ограждение. Перила по балкам (S84) создает стойки и перила, соединенные с одной или несколькими балками.
Создаваемые объекты
-
Поручень (верхняя перекладина)
-
Нижний поручень (нижняя перекладина)
-
Стойки
-
Пластины-бортики
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Перила, созданные на нескольких балках. |
Порядок выбора
-
Укажите первое положение для перил.
-
Укажите второе положение для перил.
-
Выберите первую балку.
-
Выберите вторую балку и последующие балки, если необходимо.
-
Щелкните средней кнопкой мыши, чтобы создать перила.

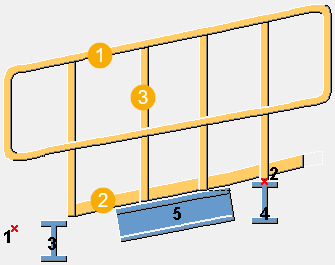

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Перила Создаются верхняя и нижняя перекладина. |
|
2 |
Пластина-бортик |
|
3 |
Стойка |

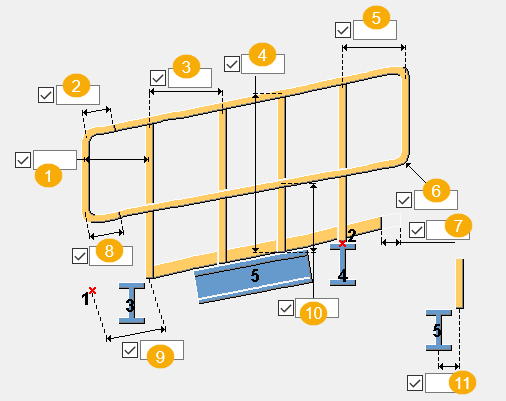

Вкладка «Рисунок»
Для задания размеров перил служит вкладка Рисунок.
Размеры перил
| Описание | |
|---|---|
|
1 |
Длина всего оконечного элемента по горизонтали от первой или последней стойки. |
|
2 |
Длина горизонтальной части оконечного элемента верхней перекладины и место, где в оконечном элементе создается сгиб. |
|
3 |
Горизонтальное расстояние между стойками. |
|
4 |
Расстояние между верхней перекладиной и балкой. |
|
5 |
Длина всего оконечного элемента по горизонтали от первой или последней стойки. |
|
6 |
Угол изгиба |
|
7 |
Расстояние до начала/конца пластины-бортика от начала/конца перил. |
|
8 |
Длина горизонтальной части оконечного элемента нижней перекладины и место, где в оконечном элементе создается сгиб. |
|
9 |
Горизонтальное расстояние от первой входной точки до первой стойки. Это положение первой стойки относительно первой входной точки. |
|
10 |
Расстояние между балкой и нижней перекладиной. |
|
11 |
Вертикальное расстояние между центром балки и центром стойки. |
Вкладка «Детали»
Для задания свойств деталей перил служит вкладка Детали.
Детали
| Параметр | Описание |
|---|---|
|
Профиль стойки |
Выберите профиль стойки из каталога профилей. |
|
Профиль поручня |
Выберите профиль поручня из каталога профилей. |
|
Профиль нижнего поручня |
Выберите профиль нижнего поручня из каталога профилей. |
|
Создать как |
Выберите, будет ли пластина-бортик создаваться как пластина-бортик или как профиль оградительной планки балки. Затем выполните одно из следующих действий:
|
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для управления созданием стоек и пластины-бортика, а также положением стоек, поручней и разрезов в поручнях служит вкладка Параметры.
| Параметр | Описание |
|---|---|
|
Наименование изделия стойки |
Введите наименование стойки. |
|
Наименование изделия сгиба |
Введите наименование сгиба. |
|
Макс. длина пластины-бортика |
Задайте максимальную длину пластины-бортика. |
|
Создать сборку |
Укажите, создается ли из деталей сборка. |
Создание стоек
| Параметр | Описание |
|---|---|
|
|
Стойки не создаются. |
|
|
Стойки создаются. |
Положения разрезов в поручнях
Выберите положения разрезов в поручнях и задайте размеры разрезов.
| Параметр | Описание |
|---|---|
|
|
Поручни разрезаются на второй стойке. |
|
|
Поручни разрезаются на первой стойке. |
|
|
Поручни разрезаются на каждой стойке. |
Положение стоек и поручней
| Параметр | Описание |
|---|---|
|
|
Стойки и поручи создаются с левой стороны балок. |
|
|
Стойки и поручи создаются с правой стороны балок. |
Создание пластины-бортика
| Параметр | Описание |
|---|---|
|
|
Пластины-бортики не создаются. |
|
|
Пластины-бортики создаются. |
Сварные швы
См. ссылку ниже:
