Трап (S35)

Modified: 9 окт 2025 Tekla Structures 2026

Трап (S35)

Компонент Трап (S35) создает вертикальный трап с возможностью создания страховочного ограждения.

Создаваемые объекты

  • Косоуры

  • Обручи

  • Ступени (перекладины)

  • Вертикальные планки

Применение

Ситуация Описание

Трап со страховочным ограждением и вертикальными планками.

Порядок выбора

  1. Укажите точку для задания верхней точки трапа.

  2. Укажите точку для задания высоты трапа.

    Трап создается автоматически при указании второй точки.

Обозначение деталей

Описание

1

Косоур

2

Ступень (перекладина)

3

Страховочное ограждение

Вкладка «Рисунок»

Для задания геометрии и размеров трапа служит вкладка Рисунок.

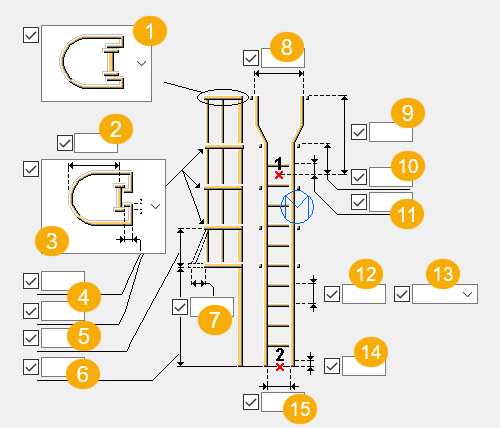

Размеры трапа

Описание По умолчанию

1

Направление, с которого осуществляется доступ к трапу.

Возможные варианты: слева, справа или обычное.

Обычный

2

Смещение окружности обруча относительно центральной линии косоура.

760 мм

3

Форма страховочного ограждения и способ его крепления к трапу.

Возможные варианты: U-образное типа 1, U-образное типа 2, O-образное и O-образное, где на внутренней грани косоура создаются обручи.

U-образное типа 1

4

Параметры крепления страховочного ограждения

Первый параметр используется только для U-образного ограждения типа 1. Оба параметра используются для U-образного ограждения типа 2.

Первый параметр: 75

Второй параметр: 40

5

Максимальное расстояние между обручами.

Ниже места расхождения косоуров обручи располагаются с равным шагом. На участке, где косоуры расходятся, размещается только один обруч.

900 мм

6

Положение (Z-координата) нижней кромки самого нижнего обруча.

Если это значение больше, чем размер от пола до пола, размещается только верхний обруч без планок. Если это значение больше, чем размер от пола до пола плюс вылет косоура, обручи не размещаются.

2500 мм

7

Размер, на который увеличивается диаметр самого нижнего обруча.

8

Внутренний диаметр обручей.

Расстояние между косоурами на участке, где они расходятся, определяется диаметром обручей.

750 мм

9

Вылет косоура

Высота от верхнего уровня металла до верхнего края косоура на участке, где косоуры расходятся.

1100

10

Высота от верхнего уровня металла до места, где начинается расхождение косоуров.

200

11

Толщина пола над уровнем металла.

Верхняя перекладина помещается на одном уровне с верхом пола.

0

12

Максимальное расстояние между перекладинами.

Перекладины равномерно распределяются между верхним и нижним полами.

300 мм

13

Расстояние между перекладинами. Расстояние может быть либо одинаковым между всеми перекладинами (равные), либо точным (точно).

Равные

14

Толщина пола над нижним уровнем металла. Расстояние до нижней перекладины определяется по нижнему уровню металла плюс нижний пол.

0

15

Ширина трапа.

450 мм

Вкладка «Детали»

Для задания свойств деталей служит вкладка Детали.

Детали

Параметр Описание По умолчанию

Косоуры

Выберите профиль косоура из каталога профилей.

Значение по умолчанию — полоса 10*65 (“PLT10*65”).

Перекладины

Выберите профиль перекладин из каталога профилей.

Значение по умолчанию — круг 20 (“D20”).

Верхние обручи

Выберите профиль верхних обручей из каталога профилей.

Значение по умолчанию — полоса 10*50 (“PLT10*50”).

Средние обручи

Выберите профиль средних обручей из каталога профилей.

Значение по умолчанию — полоса 10*50 (“PLT10*50”).

Нижний обруч

Выберите профиль нижнего обруча из каталога профилей.

Значение по умолчанию — полоса 10*50 (“PLT10*50”).

Вертикальные планки

Выберите профиль вертикальной планки из каталога профилей.

Значение по умолчанию — полоса 10*50 (“PLT10*50”).

Параметр

Описание

По умолчанию

Нумерация

Префикс и начальный номер для номера позиции детали.

Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.

Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).

Материал

Сорт материала.

Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).

Название

Имя, отображаемое на чертежах и в отчетах.

Вкладка «Параметры»

Для задания свойств и положения трапа служит вкладка Параметры.

Положение трапа

Параметр Описание По умолчанию

Положение по вертикали

Положение по вертикали трапа

Посередине

Смещение по вертикали

Вертикальное смещение трапа

0.0

Положение по горизонтали

Положение по горизонтали трапа

Посередине

Смещение по горизонтали

Горизонтальное смещение трапа

0.0

Класс

Класс трапа

1

Создать сборку

Укажите, создается ли сборка.

Сборка создается.

Поворот трапа

Задайте ориентацию трапа. Значение по умолчанию — спереди.

Поворот косоура

Задайте ориентацию косоуров. Значение по умолчанию — сверху.

Поворот перекладин

Параметр Описание

Перекладины поворачиваются на 45 градусов.

Этот вариант используется по умолчанию.

Перекладины не поворачиваются.

Создание страховочного ограждения

Параметр Описание

Страховочное ограждение создается.

Этот вариант используется по умолчанию.

Страховочное ограждение не создается.

Угол обручей

1

Задает угол обручей.

Угол шага вертикальных планок

Описание По умолчанию

1

Задайте угол между вертикальными планками в круглой части обруча.

30 градусов

Вырез под перекладины в косоуре

Укажите, создаются ли в косоурах вырезы во избежание конфликтов.

Параметр Описание

Вырезы в косоурах не создаются.

Этот вариант используется по умолчанию.

В косоурах создаются вырезы.

Задайте величину зазора для выреза.

В косоурах создаются вырезы.

Перекладины крепятся к косоурам болтами.

Задайте величину зазора для выреза.

Задайте глубину выреза в косоуре.

Смещение перекладин

Описание

1

Задайте горизонтальное смещение перекладин от центральной линии косоуров.
