Scala (S35)

Scala (S35) crea un gradino verticale attraverso una scala, con un'opzione per un sostegno di sicurezza.

Oggetti creati

Cosciali
Cerchi
Scalini
Barre verticali

Utilizzare per


Situazione	Descrizione
	Scala con sostegno di sicurezza e gradino verticale.

Ordine di selezione

Selezionare un punto per indicare il punto superiore della scala.
Selezionare un punto per indicare l'elevazione della scala.

La scala viene creata automaticamente quando si seleziona il secondo punto.

Chiave di identificazione delle parti


	Descrizione
1	Cosciale
2	Scalino
3	Sostegno

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni e la geometria della scala.

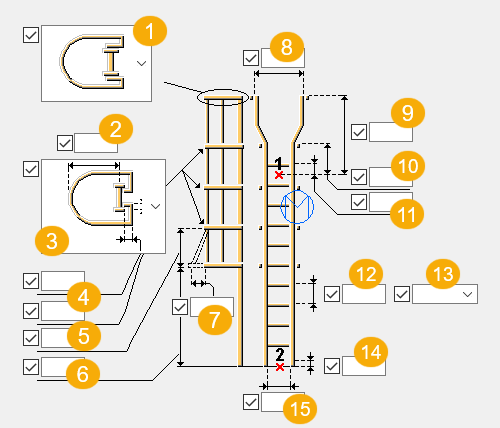

Dimensioni della scala


	Descrizione	Default
1	Direzione da cui si accede alla scala. Le opzioni sono: sinistra, destra o normale.	Normale
2	Offset cerchio scalini dalla linea centrale cosciale.	`760` mm
3	Sagoma del sostegno e come si collega alla scala. Le opzioni sono: Tipo U 1, Tipo U 2, Tipo O e Tipo O in cui i cerchi vengono creati sulla faccia interna del cosciale.	Tipo U 1
4	Opzioni di connessione sostegno La prima opzione viene utilizzata solo per il tipo U 1. Entrambe le opzioni vengono utilizzate per il tipo U 2.	Prima opzione: `75` Seconda opzione: `40`
5	Passo massimo delle cerchi. I cerchi sono distanziati uniformemente sotto alla svasatura cosciale. Solo un cerchio è posto sul cosciale svasato.	`900` mm
6	Posizione (coordinata z) del bordo inferiore cerchio più basso. Se il valore è maggiore della quota da piano a piano, viene posizionato solo il cerchio superiore senza barre. Se il valore è maggiore della quota da piano a piano più la proiezione cosciale, non vengono posizionati cerchi.	`2500` mm
7	Quota diametro aggiuntive cerchio inferiore.
8	Diametro interno dei cerchi. Svasatura cosciale prelevata dal diametro dei cerchi.	`750` mm
9	Proiezione cosciale Altezza dal filo superiore acciaio al bordo superiore cosciale svasato.	`1100`
10	Altezza kicker sopra il filo superiore acciaio in cui il cosciale scala si svasa.	`200`
11	Spessore del piano superiore sopra il filo superiore acciaio. Lo scalino superiore è posizionato a filo con la parte superiore dello spessore pavimentazione.	`0`
12	Passo massimo degli scalini. Gli scalino sono distanziati uniformemente tra i piani superiore e inferiore.	`300` mm
13	Distanza tra gli scalini. Selezionare la distanza uguale o esatta.	Distanze uguali
14	Spessore del piano inferiore sopra il filo superiore acciaio inferiore. Il passo dello scalino inferiore è ottenuto dal filo acciaio inferiore più il piano inferiore.	`0`
15	Larghezza della scala.	`450` mm

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione	Default
Cosciali	Seleziona il profilo cosciale dal catalogo profili.	Il valore di default è piatto `1065 (“PLT1065”)`.
Scalini	Seleziona il profilo scalino dal catalogo scalini.	Il valore di default è barra circolare `20 (“D20”)`.
Fascia superiore	Seleziona il profilo della fascia superiore dal catalogo profili.	Il valore di default è piatto `1050 (“PLT1050”)`.
Fascia centrale	Seleziona il profilo della fascia centrale dal catalogo profili.	Il valore di default è piatto `1050 (“PLT1050”)`.
Fascia inferiore	Seleziona il profilo della fascia inferiore dal catalogo profili.	Il valore di default è piatto `1050 (“PLT1050”)`.
Barre verticali	Seleziona il profilo della barra verticale dal catalogo profili.	Il valore di default è piatto `1050 (“PLT1050”)`.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire le proprietà e la posizione della scala.

Posizione scala


Opzione	Descrizione	Default
Posizione verticale	Posizione verticale della scala	Centro
Offset verticale	Offset verticale della scala	`0.0`
Posizione orizzontale	Posizione orizzontale della scala	Centro
Offset orizzontale	Offset orizzontale della scala	`0.0`
Classe	Classe della scala	`1`
Crea assemblaggio	Seleziona se creare o meno un assemblaggio.	L'assemblaggio viene creato.

Rotazione della scala

Definire la modalità di rotazione della scala. Il valore di default è anteriore.

Rotazione cosciale

Definisce la modalità di rotazione dei cosciali. Il valore di default è superiore.

Rotazione dello scalino


Opzione	Descrizione
	Gli scalini vengono ruotati di 45 gradi. Si tratta dell'impostazione di default.
	Gli scalini non vengono ruotati.

Creazione di gabbie


Opzione	Descrizione
	Viene creata la gabbia. Si tratta dell'impostazione di default.
	La gabbia non viene creata.

Angolo fascia



1	Definisce l'angolo della fascia.

Angolo spaziatura barra verticale


	Descrizione	Default
1	Definisce l'angolo tra le barre verticali nella sezione rotonda della fascia.	`30` gradi

Taglio parte cosciale scalino

Selezionare se i cosciali vengono tagliati per evitare conflitti.


Opzione	Descrizione
	I cosciali non vengono tagliati. Si tratta dell'impostazione di default.
	I cosciali sono tagliati. Definire il valore di distanza per il taglio.
	I cosciali sono tagliati. Gli scalini sono imbullonato ai cosciali. Definire il valore di distanza per il taglio.
	Definire la profondità del taglio nel cosciale.

Offset scalino


	Descrizione
1	Definire l'offset orizzontale degli scalini dalla linea centrale del cosciale.
