Tekla Structures

梯子 (S35)

梯子 (S35) 通过梯子（带安全笼选项）创建垂直台阶。

已创建的组件

纵梁
箍
横档
垂直栅

适用于


情形	描述
	带安全笼和垂直台阶的梯子。

选择顺序

选取一个点以指示梯子的顶点。
选取一个点以指示梯子的标高。

在选取第二个点时将自动创建梯子。

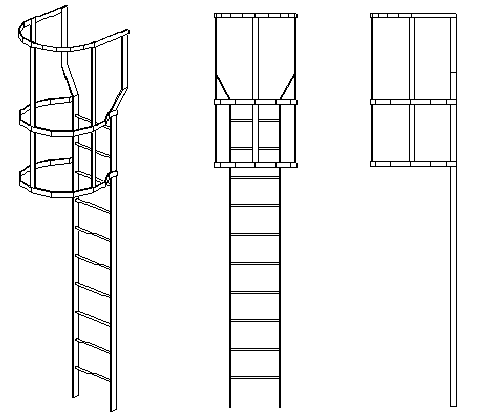

零件标识键标


	描述
1	纵梁
2	横档
3	笼

图片选项卡

使用图形选项卡可定义梯子几何形状和尺寸。

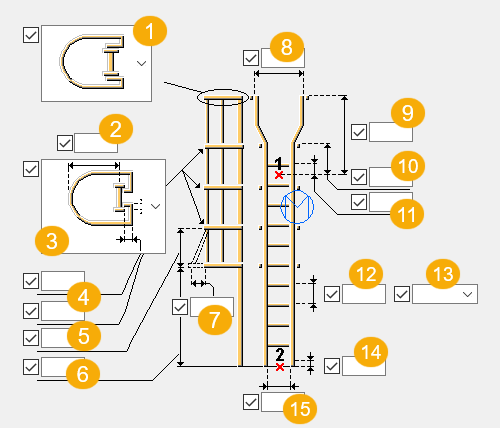

梯子尺寸


	描述	默认值
1	可接近梯子的方向。选项有：左、右或普通。	普通
2	箍圈与纵梁中心线的偏移。	`760` mm

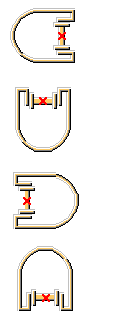

3	笼的形状及其与梯子的连接方式。选项有：U 型 1、U 型 2、O 型和 O 型（其中在纵梁内表面创建箍）。	U 型 1

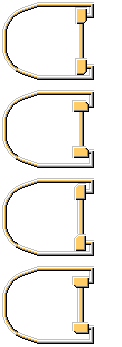

4	笼连接选项第一个选项仅用于 U 类型 1。两个选项都用于 U 类型 2。	第一个选项：`75` 第二个选项：`40`
5	箍的最大间距。箍在纵梁外展下均匀分布。仅在外展纵梁上放置一个箍。	`900` mm
6	最低的箍下边缘位置（z 坐标）。如果该值大于楼板到楼板尺寸，则仅放置不带钢筋的顶面箍。如果该值大于楼板到楼板尺寸以及纵梁投影，则不放置任何箍。	`2500` mm
7	最低的箍附加直径尺寸。
8	箍的内径。从箍的直径中提取纵梁外展。	`750` mm
9	纵梁投影从钢材的上顶部到外展纵梁上边缘的高度。	`1100`
10	梯子纵梁在其上外展的钢材上顶部的顶件块高度。	`200`
11	钢材顶部上方的顶楼板厚度。将顶部横档放置到与楼板厚度顶部平齐的位置。	`0`
12	横档的最大间距。横档在上楼板和下楼板之间均匀分布。	`300` mm
13	横档之间的距离。选择相等或精确的距离。	相等
14	钢材下顶部上方的下楼板厚度。从钢材下顶部以及下楼板获取下横档间距。	`0`
15	梯子的宽度。	`450` mm

零件选项卡

使用零件选项卡可以定义零件属性。

零件


选项	描述	默认值
纵梁	从截面目录中选择纵梁截面。	默认值为平面 `1065 (“PLT1065”)`。
横档	从截面目录中选择横档截面。	默认值为圆钢 `20 (“D20”)`。
顶面箍	从截面目录中选择顶面箍截面。	默认值为平面 `1050 (“PLT1050”)`。
中间箍	从截面目录中选择中间箍截面。	默认值为平面 `1050 (“PLT1050”)`。
底部箍	从截面目录中选择底部箍截面。	默认值为平面 `1050 (“PLT1050”)`。
垂直栅	从截面目录中选择垂直栅截面。	默认值为平面 `1050 (“PLT1050”)`。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

参数选项卡

使用参数选项卡可定义梯子属性和位置。

梯子位置


选项	描述	默认值
垂直位置	梯子的垂直位置	中间
垂直偏移	梯子的垂直偏移	`0.0`
水平位置	梯子的水平位置	中间
水平偏移	梯子的水平偏移	`0.0`
等级	梯子的等级	`1`
创建构件	选择是否创建构件。	创建构件。

梯子旋转

定义梯子的旋转方式。默认值为向前。

纵梁旋转

定义纵梁的旋转方式。默认值为向上。

横档旋转


选项	描述
	横档旋转 45 度。此为默认选项。
	横档不旋转。

笼创建


选项	描述
	创建笼。此为默认选项。
	不创建笼。

箍角度



1	定义箍角度。

垂直栅空间转角


	描述	默认值
1	在箍的圆形截面中定义垂直栅之间的角度。	`30` 度

横档纵梁零件切割

选择是否切割纵梁以避免发生碰撞。


选项	描述
	不切割纵梁。此为默认选项。
	切割纵梁。定义切割的净距值。
	切割纵梁。将横档用螺栓固定到纵梁。定义切割的净距值。
	定义纵梁中的切割深度。

横档偏移


	描述
1	定义横档与纵梁中心线的水平偏移。
